Генератор прямоугольных импульсов

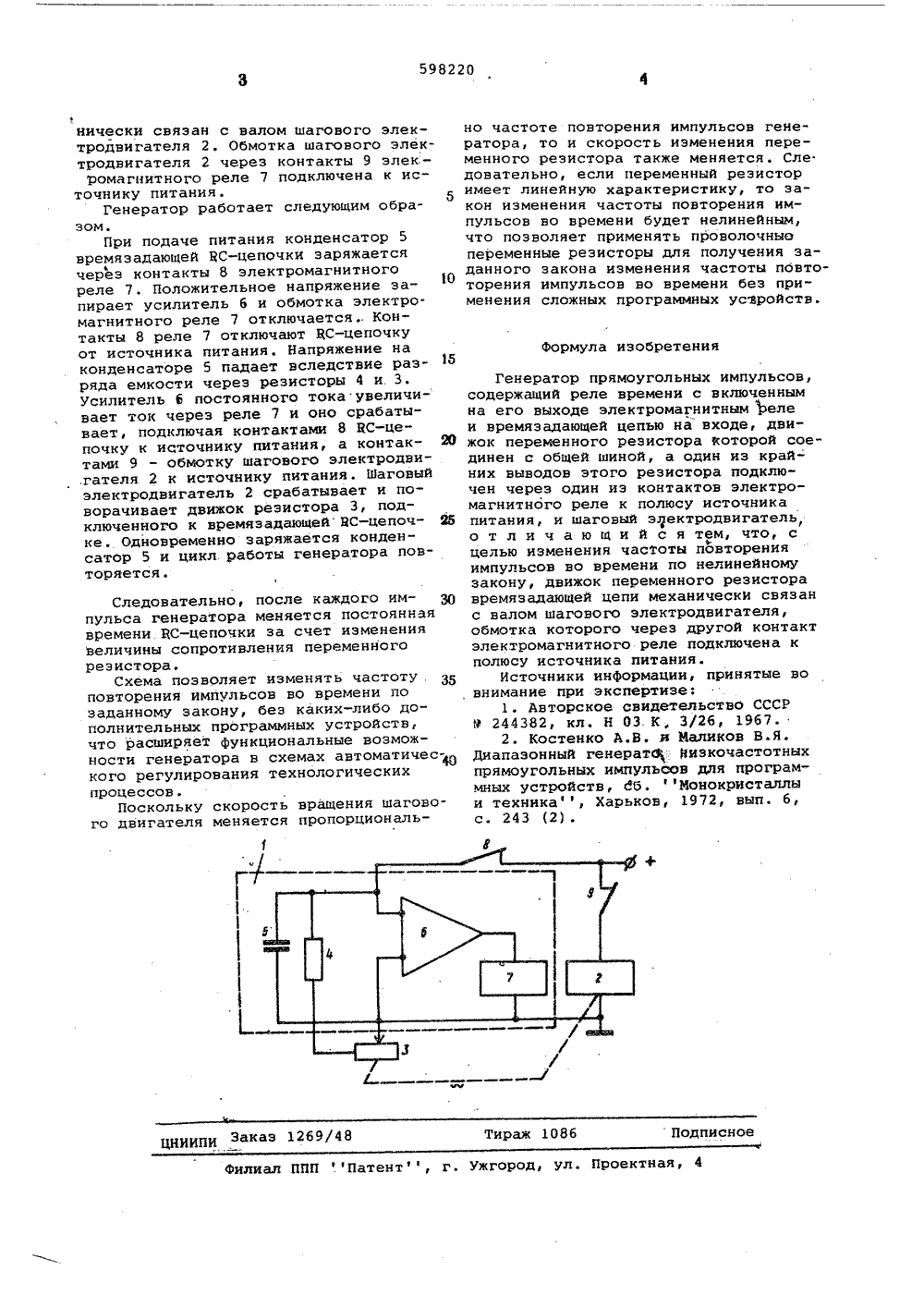

Союз Советских Социалистических Республик) Опубликовано 150378. Бвллетень М 10 еереретееееы 1 еентеВееете Меееетрее ВВВРее еееев еееВеетееее етееите(45) Лата опубликования описания 20.0(54 ЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ атнчному) закон льное программн Изобретение относится к импульснойтехнике и может найти применение в области автоматики для программного управления технологическими процессами.Известен генератор прямоугольныхимпульсов, содержаший,два транзистора разной проводимости и времяэадающую НС-цепь, позволяющий снижать частоту генерируемых импульсов без изменения параметров ВС-цепи 11 .Наиболее близким техиическим решением к данному изобретению являетсягенератор прямоугольных импульсов,содержащий реле времени с включеннймна его выходе электромагнитным реле и 1времязадавмей цепью на входе, движокпеременного резистора которой соединенс общей шиной, а один из крайних выводов этого резистора подключен черезодин из контактов: эдектромагнитного 20реле к полюсу исеочнетка.питания, и шаговый электродвигатель 121 .В таком генераторе частота следования импульсов во временипостояннаи может быть изменена, дискретно эа 2счет ручной перестройки параметров ЙС-цепочки,Недостатком этого генератора является,то, что для изменения частоты повторенияимпульсов во времени по задан-. ЗО ному (например квадр Утребуется дополните оеустройство,Целью изобретения является изменение частоты повторения импульсов зовремени по нелинейному закону.Поставленная цельдостигается тем,что в предлагаемом генераторе прямоугольных импульсов движок переменногорезистора времязадающей цепи механически связан с валом шагового электродвигателя, обмотка которого черездругой контакт электромагнитного релеподключена к полюсу источника питания.На чертеже представлена электрическая схема генератора прямоугольныхимпульсов.Генератор содержит реле времени 1,шаговый электродвигатель 2 и переменный резистор 3. Реле времени 1 содержит времязадающую кС-цепочку из резистора 4 и конденсатора 5, усилитель6 постоянного тока и электромагнитноереле 7, имеющее контакты 8 и 9.Движок переменного резистора 3 времязадающей цепи соединен с общей шиной, а один нэ крайних выводов резистора 3 подключен через контакты 8 электромагнитного реле 7 к полюсу источника питания. Движок резистора 3 меха598220 Формула изобретения ЦНИИПИ Заказ 1269148 Тираж 1086 Подписное Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 нически связан с валом шагового электродвигателя 2Обмотка шагового электродвигателя 2 через контакты 9 злек - Ромагнитного реле 7 подключена к источнику питания.5Генератор работает следующим образом.При подаче питания конденсатор 5 времязадающей кС-цепочки заряжается через контакты 8 электромагнитного реле 7. Положительное напряжение запирает усилитель 6 и обмотка электромагнитного реле 7 отключается Контакты 8 реле 7 отключают КС-цепочку от источника питания. Напряжение на конденсаторе 5 падает вследствие разряда емкости через резисторы 4 и 3.усилитель 6 постоянного тока увеличивает ток через реле 7 и оно срабатывает, подключая контактами 8 ЙС-цепочку к источнику питания, а контак- Ю тами 9 - обмотку шагового электродвигателя 2 к источнику питания. Шаговый электродвигатель 2 срабатывает и поворачивает движок резистора 3, подключенного к времязадающейВС-цепоч- Яб ке. Одновременно заряжается конденсатор 5 и цикл работы генератора повторяется. Следовательно, после каждого импульса генератора меняется постояннаявремени ВС-цепочки за счет изменениявеличины сопротивления переменногорезистора,Схема позволяет изменять частоту .повторения импульсов во времени позаданному закону, без каких-либо дополнительных программных устройств,что расширяет Функциональные возможности генератора в схемах автоматичес-,кого регулирования технологическихпроцессов.Поскольку скорость вращения шагового двигателя меняется пропорционально частоте повторения импульсов генератора, то и скорость изменения переменного резистора также меняется. Следовательно, если переменный резисторимеет линейную характеристику, то закон изменения частоты повторения импульсов во времени будет нелинейным,что позволяет применять проволочныопеременные резисторы для получения заданного закона изменения частоты пбвтоторения импульсов во времени без применения сложных программных усЗройств. Генератор прямоугольных импульсов, содержащий реле времени с включенным на его выходе электромагнитным реле и времязадающей цепью на входе, движок переменного резистора которой соединен с общей шиной, а один из крайних выводов этого резистора подключен через один иэ контактов электромагнитного реле к полюсу источника питания, и шаговый электродвигатель, о т л и ч а ю щ и й с я тем, что, сР целью изменения частоты повторения импульсов во времени по нелинейному закону, движок переменного резистора времязадающей цепи механически связан с валом шагового электродвигателя, обмотка которого через другой контакт электромагнитного реле подключена к полюсу источника питания.Источники инФормации, принятые во , внимание при экспертизе:1. Авторское свидетельство СССР Р 244382, кл. Н 03. К, 3/26, 1967.2. Костенко А.В. л Маликов В.Я. Диапаэонный генератор йизкочастотных прямоугольных импульсов для программных устройств, сб. фИонокристаллы и техникаф, Харьков, 1972, вып. 6, с. 243 (2) .
