Способ управления гидродинамическим режимом в реакторе с кипящем слоем

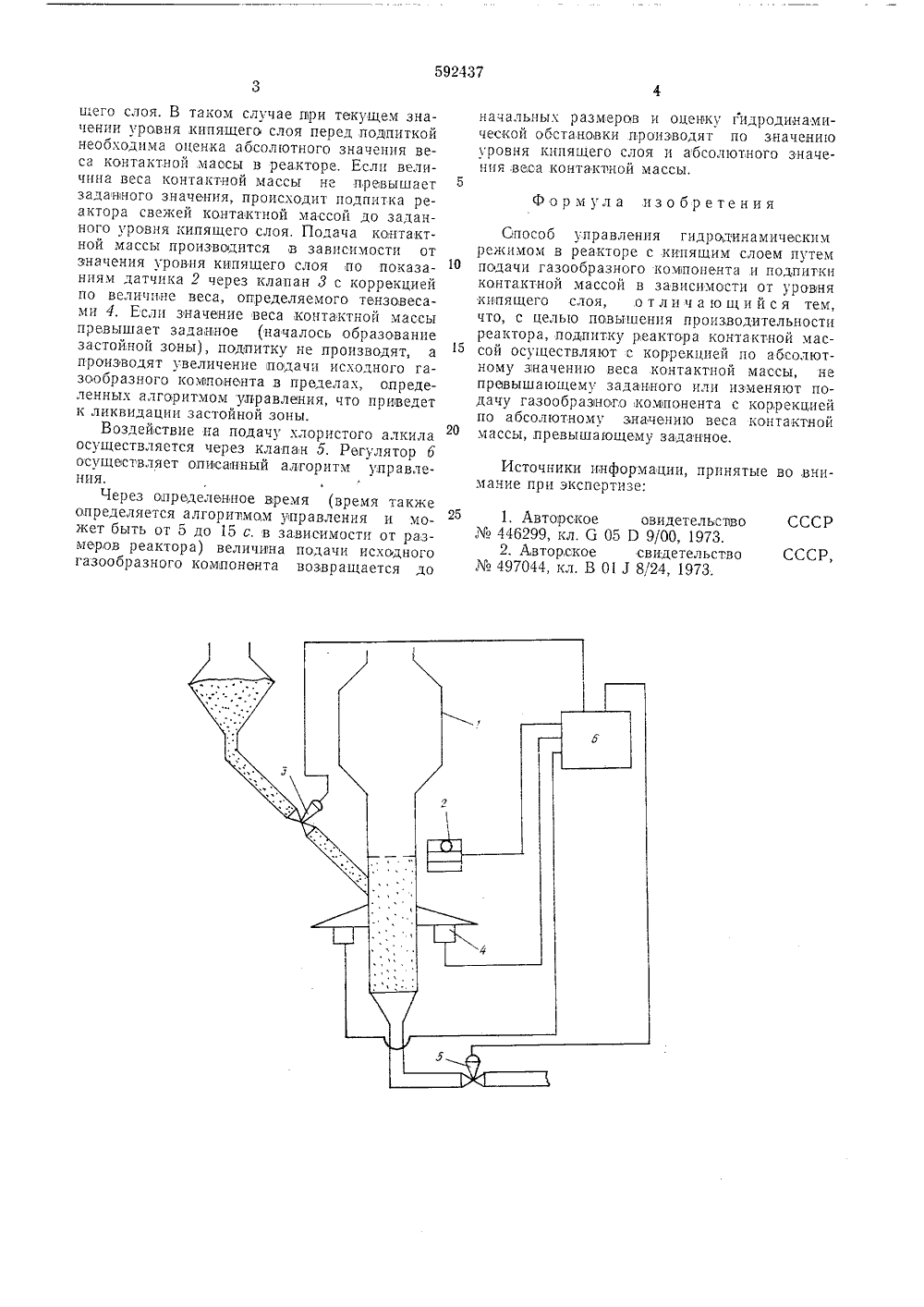

ОПИСАНИЕ ИЗОБРЕТЕНИЯ592437 Союз Советских Социалистических Республик;22) Заявлено 10.05.76 (21) 2357312/23-26 51) М. 1(л. В 01 3 8/24б 05 027/О инечием заявкис прис Государственнын хамите Совета Министров ССС по делам изобретенийи открмтита опубликования описания 25.01.78 2) Авторы изобретен П, Лебедев, В, М. Бирюков, А, И, МаслюкА. Т. Холодков, Г. В, Новиков, Р. В. Белкин,С, С. Потапенко и В, И. Безродных(71) Заявитель 154) СПОСОБ УП РАВЛ Е Н ИЯ ГИДРОДИ НАМИ ЧЕСКИ РЕЖИМОМ В РЕАКТОРЕ С КИПЯЩИМ СЛОЕМ2 производится подпитка. Та образом, происходит автоматическое зованпе козлов.Целью изобретения является увеличечие производительности реактора за счет предотвращения образования забивок реактора,Представленная цель достигается тем, что подпитку реактора контактной массой осуществляют в зависимости от уровня кипящего слоя с коррекцией по абсолютному значению веса контактной массы, не превышающему заданного, или изменяют подачу газообразного компонента с коррекцией по абсолютному значению веса контактной массы, превышающему заданное,На чертеже пцпи способа уирарежимом в реактСпособ осчше кпм обра редставлена схема реализавления гпдродпнамическим оре с кипящим слоем.ствляется следующим образом.В реактореланов в подачей хлор ссы салкил пи застоинои зоны прлуатации показали, чтываться в нижнейей части реактора увеконтактной массы идит счижение уровня При ооразован ески данные эксп ачинает образов еактора) в нижн ается количество ременно происхо актио она части личп- одно- кнпяИзобретение относится к области автоматического управления процессами химическои технологии в реакторах с кипящим слоем контактной массы, в частности, процессом синтеза кремнийорганических мономеров. 5Известен способ у 1 правления химическим процессом в реакторах с кипящим слоем контактной массы путем изменения подачи свежей контактной массы в зависимости от скорости изменения уровня в реакторе 11,10Наиболее близким,по технической сущности к изобретению является способ управления химическим, процессом в реакторе с кипящим слоем путем подачи газообразного компонента и подпитки контактной массой в за висимости от уровня кипящего слоя 2.В известных способах оценка гидродинамической обстановки в реакторе производится по уровню кипящего слоя, Однако процесс синтеза в реакторе многообразен и сложен. 20 Возникают ситуации, когда в реакторе происходит образование застойных зон пли так называемых козлов. Управление подачей свежей контактной массы в реактор по уровню кипящего слоя в стучае образования застой ных зон приводит к быстрой забивке реактора и выходу его,из строя, так как при образованип застойной зоны происходит.уменьшение значения уровня кипящего слоя, а при уменьшении значения уровня автоматически З 0 1 происходит синтез алкилсипящем слое контактной массходного газообразного хлор 592437щего слоя. В таком случае при текущем значении уровня кипящего слоя перед подпиткой необходима оценка абсолютного значения веса контактной массы в реакторе, Если величина веса контактной массы не превышает заданного значения, происходит подпитка реактора свежей контактной массой до заданного уровня кипящего слоя, Подача контактной массы производится в зависимости от значения уровня кипящего слоя по показаниям датчика 2 через клапан 3 с коррекцией по величине веса, определяемого тензовесами 4. Если значение веса контактной массы превышает заданное (началось образование застойной зоны), подпитку не производят, а производят увеличение подачи исходного газообразного компонента в пределах, определенных алгоритмом управления, что приведет к ликвидации застойной зоны.Воздействие на подачу хлористого алкила осуществляется через клапан 5. Регулятор 6 осуществляет описанный алгоритм управления.Через определенное время (время также определяется алгоритмом управления и может быть от 5 до 15 с. в зависимости от размеров реактора) величина подачи исходного газообразного компонента возвращается доначальных размеров и оценку гидродинамической обстановки производят по значению уровня кипящего слоя и абсолютного значения веса контактной массы. Формула изобретения Источники информации, принятые во,внимание при экспертизе: 1. Авторское овидетелыспво446299, кл. 6 05 Р 9/ОО, 1973.. Авторское свидетельствоо л497044, кл. В 01 1 8/24, 1973. СССР СССР,Способ управления гидродинамическим режимом в реакторе с кипящим слоем путем подачи газообразного компонента и подпитки контактной массой в зависимости от уровня кипящего слоя, отличающийся тем, что, с целью повышения производительности реактора, подпитку реактора контактной массой осуществляют с коррекцией по аосолютному значению веса контактной массы, не превышающему заданного или изменяют подачу газообразного компонента с коррекцией по абсолютному значению веса контактной массы, превышающему заданное.
