Сигнализатор осадков

Номер патента: 591786

ZIP архив

Текст

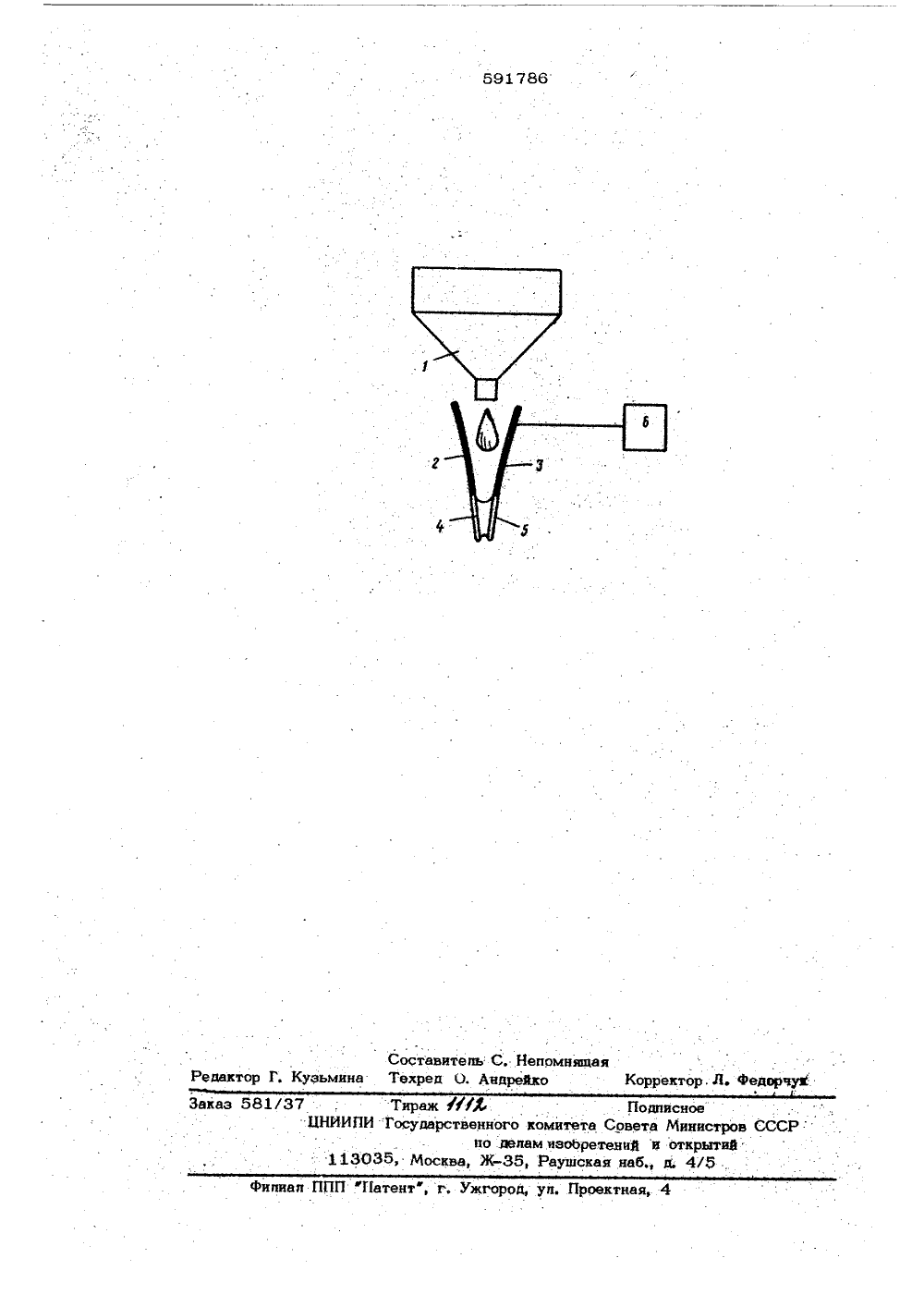

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Н АВТОРСКОМУ СВИДИЙЛЬСТВУ Союз Советских Социалнстичесмих Республик(11) 591786 1) Дополнительное к авт. свид-ву М 32949 22) Заявлено 01.:09,76 (21) 2402814/18-10 (51) исоединеиием заявки01% 1/ Гоаударстееииый комет Совета Министров ССС оо делам изобретений иоткрытий(45) Дата опубликования описа ллетень5 ия 30.01.78 53) УДК 551.508(71) Заявител павная геофизическая обсерватория им. Воейко(54) СИГНАЛИЗАТОР ОСАДКСВ Изобретение относится к области метеоропогпческого приборостроения.По авторскому свидетельству Ие 329497 известен сигнализатор осадков, содержащий датчик, Выполненньтн в Виде лотка с про 5 резью в нижней части, по краям которой размещены чувствительные элементы в виде двух изопированных друг от друга электродов, связанных с источником питания и сигнальным прибором. 1 О,Цпя удаления капель с электродов уст.ройство содержит нагреватень.Недостатком этого устройства является дополнительный расход электроэнергии для удапенйя капель с электродов, что в прнбо рах, устанавливаемых в местах с дефици том электроэнергии, недопустимо.Цепь изобретения - уменьшение расхода электроэнергии.Это достигается путем изоляции нижних 20 концов электродов на длину, превышающую высоту капилляра воды между эпектродами, споем гидрофобной изоляции.Сущность изобретения поясняется чертежом, на котором изображены осадкоупавпи вающая воронка 1, электроды 2 и 3 сизоляторами 4 н 5 и регистратор 6 числа капель,Устройство работает спедутощим обоазом.Собранные воронкой 1 осадки в виде капель попадают на электроды 2 и 3 н замыкают электрическую цепь регистратора6, вызывая его срабатывание, Под действиемсипы тяжести и капиллярных сип, направленных вниз (так как расстояние междуэлектродами выпопнено переменным по высоте), капли стекают вниз и попадают наизоляторы 4 и 5, размыкая электрическуюцепь регистратора 6. Если изоляторы выпопнены из гидрофобного материала, то поверхностное сопротивление оказывается большим,нежепи сопротивление капли, находящейсямежду электродами,Форму па изобретения..игнапизатор осадков по авторскомусвидетельству % 329497, о т и и ч а ю -щ и й с я тем, что,.с цепью уменьшениярасхода энектроэнергии, в нем нижняя частьэаектродов ап высоту, превьпнающую высоту капилляра жидкости между ними, покрыта слоем гидрофобной изатяции,Составитель С, НепомнящаяРедактор Г. Кузьмина Техред О, Андрейко Корректор, Л, Федерикаказ 581/37: Тираж ОХодпЦНИИПИ Государс г та П о комитета Сове .делам изобретениЯ 35, Раушская наб 113035, Мос пиал ППП Патент", г, Ужгород, ул, Проектная твенно по а, Ж исноеМинистров СССР:открытийд; 4/5.

Смотреть

Заявка

2402814, 01.09.1976

ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГЛАВНАЯ ГЕОФИЗИЧЕСКАЯ ОБСЕРВАТОРИЯ ИМ. А. И. ВОЕЙКОВА

АФИНОГЕНОВ ЛЕВ ПАВЛОВИЧ, АРБУЗОВ ИГОРЬ АНАТОЛЬЕВИЧ

МПК / Метки

МПК: G01W 1/14

Метки: осадков, сигнализатор

Опубликовано: 05.02.1978

Код ссылки

<a href="https://patents.su/2-591786-signalizator-osadkov.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор осадков</a>
