Сигнализатор осадков

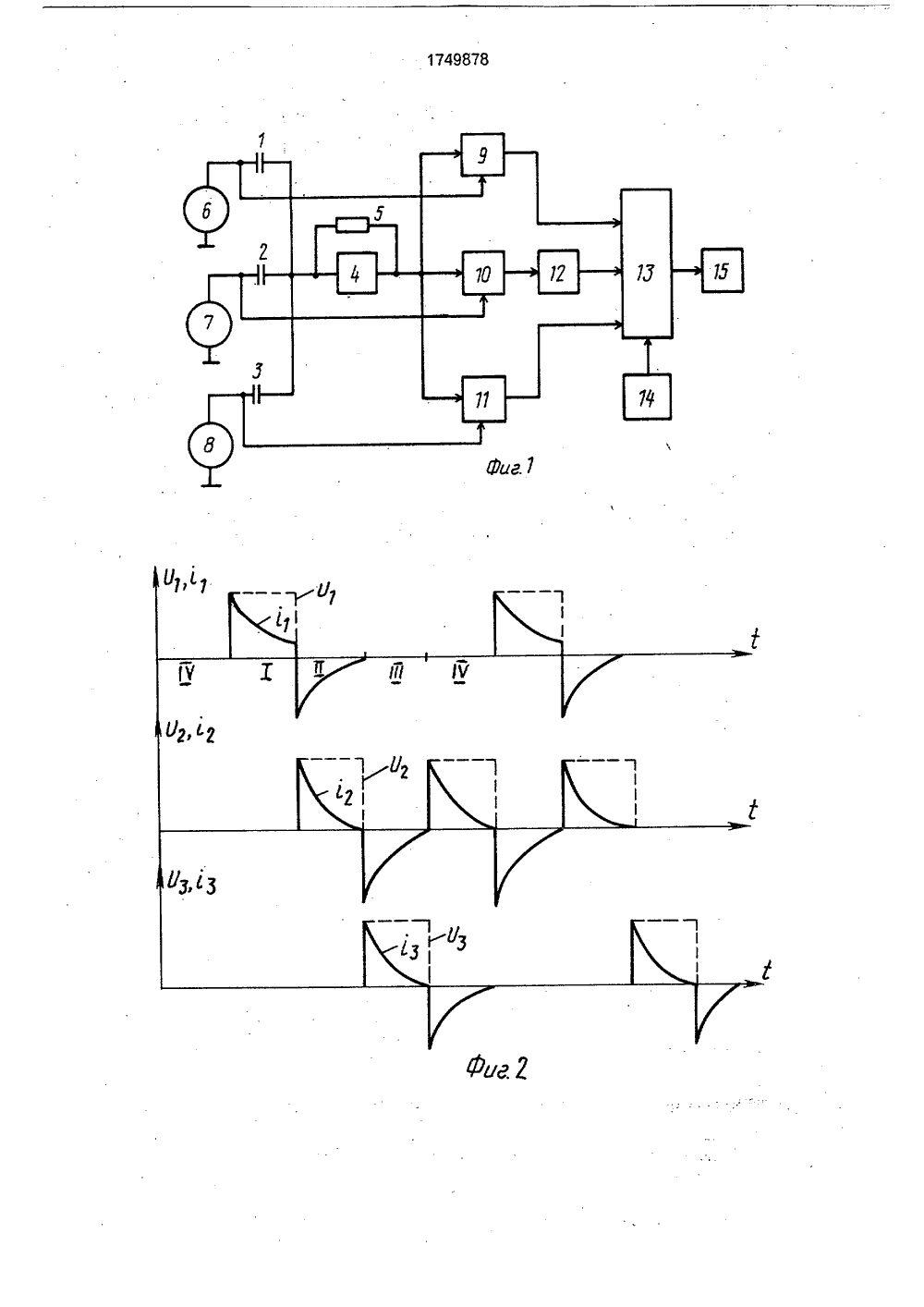

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИ ЕСПУБЛИК 987 9) .Б .3. Я 1/(51) 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(56) АвтоМ 103238 89 10 осадками и отложениями. Цель изобретения - расширение информационных возможностей сигнализатора за счет одновременного определения видов осадков. Для этого в сигнализатор введены третий источник 8 прямоугольного импульсного напряжения. дополнительный емкостной преобразователь 2, два синхронных детектора 9 и 11, усилитель 12 и регистр 13 кодов с таймером 14, В зависимости от вида осадков или отложений (роса, иней, снег и т.п.) с преобразователей поступают сигналы, по которым регистр формирует код явления. 2 ил,9 92, Бюл. М 27ная геофизическаоейкова оманов и Т,И,Ушарское свидетельств 7, кл. 0 01 И 25/б бсерватория ваСССР1983. ния, импульсы напряжения которых обладают скважностью, равной четырем, и сдвинуты один относительно другого по фазе на 1800, Эталонный преобразователь 3 подключен к источнику 8 импульсного прямоугольного однополярного напряжения со сдвигом фазы на 90 относительноисточников б и 7 и скважностью, равной двум. К выходу операционного усилителя 4 подключены синхронные детекторы 9 - 11, управляемые напряжениями соответственно источников 6 - 8. Выходы синхронных детекторов 9 и 11 непосредственна, а выход детектора 10 через усилитель 12 подключены к входам последовательно-параллельного сдвигающего регистра 13 кодов с таймером 14. Выходы регистра 13 подключены к индикатору 15,Сигн При отсутствии осадков и отложений схема сбалансирована, поскольку сумма токов на входе операционного усилителя 4 равна нулю, за счет сдвига питающих на(54) СИГНАЛИЗАТОР ОСАДКОВ(57) Изобретение относится к метеорологическому приборостроению и может быть использовано для контроля за атмосферными Изобретение относится к метеорологическому приборостроению и может быть использовано в автоматических метеорологических станциях, а также в качестве автономного сигнализатора осадков и отложений на исследуемой поверхности земли, взлетно-посадочной полосы, на автодорогах, линиях электропередач.Цель изобретения - расширение информационных возможностей сигнализатора за счет одновременного определения видов осадков,На фиг, 1 показана структурная схема предлагаемого сигнализатора; на фиг. 2 - временные диаграммы напряжений источников питания.Сигнализатор осадков содержит соединенные по дифференциальной схеме рабочий 1, дополнительный 2 и эталонный 3 емкостные преобразователи, подключенные к входу операционного усилителя 4 с резистором 5 в цепи обратной связи, Рабочий 1 и дополнительный 2 преобразователи подключены к источникам 6 и 7 импульсного прямоугольного однополярного напряжезатор работает следующим обпряжений О и О 2 источников 6 и 7 на полпериода при их скважности, равной четырем. При этом напряжение Оз, питающее эталонный преобразователь 3, имеет скважность, равную двум, и находится в противофазе с напряжениями О 1 и Ог, т.е.,когда присутствуют импульсы О и Оз в нечетных фазах 1 и 111, импульсы О отсутствуют, и, наоборот, импульсы О 2 присутствуют в четных фазах 11 и И, когда импульсы О 1 и Оз отсутствуют.При появлении отложений (гололеда, росы, инея и др.) ток в подогреваемом вспомогательном преобразователе не меняется, поскольку его подогрев препятствует появлению на нем конденсата, в то время как на рабочем преобразователе конденсат появляется и ток в нем возрастает. На выходе синхронного детектора 9, работающего в фазе 1, появляется сигнал, достигающий уровня логической единицы при жидкой фазе конденсата, Твердая фаза конденсата фиксируется на усиленном выходе синхронного детектора 10 в фазе 11, В фазе Б при этом сохраняется баланс токов,Таким образом, при твердой фазе конденсата сигнал логической единицы появляется только на выходе детектора 10, а на выходах детекторов 9 и 11 поддерживается сигнал логического нуля.При твердых осадках, в том случае, если они удерживаются на поверхности рабочего и вспомогательного преобразователей (не сдуваются ветром и не отскакивают), сигнал логической единицы появляется на выходе детектора 10, а также на выходе детектора 11 за счет того, что твердые осадки плавятся на подогреваемой поверхности вспомогательного преобразователя. При жидких осадкахк сигналам на выходах детекторов 10 и 11 добавляется сигнал на выходе детектора 9 за счет смачивания поверхностей как дополнительного 2, так и рабочего 1 преобразователей.Таким образом, трехразрядный двоичный код, соответствующий сигналам на выходах синхронных детекторов (старший разряд соответствует сигналу на выходе детектора 11, средний - на выходе детектора 10, младший - на выходе детектора 9), соответствует конкретному атмосферному явлению: 000 - осадки и отложения отсутствуют;010 - твердые отложения;011 - жидкие отложения;110 - твердые осадки;5 111 - жидкие осадки,Код атмосферного явления периодически, по сигналам таймера 14 (например,каждые 1015 с), вписывается параллельнов регистр 13 и далее поступает на отображе 10 ние с параллельных выходов регистра нацифровой индикатор 15 при автономном использовании сигнализатора и в линию связипри необходимости передачи информациина расстояние,15Формула изобретения Сигнализатор осадков, содержащий рабочий и эталонный емкостные преобразователи, подключенные по дифференциальной 20 схеме к входу операционного усилителя срезистором в цепи обратной связи, первый и второй источники прямоугольного импульсного напряжения со скважностью импульсов з и сдвигом фазы напряжения второго 25 источника на 180 О, а также первый синхронный детектор, вход которого соединен с вторым источником прямоугольного импульсного напряжения, о т л и ч а ю щ и йс я тем, что, с целью расширения информа ционных возможностей за счет одновременного определения видов осадков, он снабжен дополнительным емкостным преобразователем с подогревателем и третьим источником прямоугольного импульсного 35 напряжения со скважностью импульсов 3/2и сдвигом фазы на 90, вторыми третьим синхронными детекторами, таймером, усилителем, вход которого соединен с выходом второго синхронного детектора, и регист ром кодов, управляющий вход которого соединен с таймером, причем выход дополнительного преобразователя подключен к входу операционного усилителя, выход которого соединен с первыми входами 45 второго и третьего синхронных детекторов,вторые входы которых соединены с первым и третьим источниками прямоугольного импульсного напряжения, а выходы первого и третьего синхронных детекторов, а также 50 выход усилителя соединены с соответствующими входами регистра кодов.
