Устройство для крепления катушек трансформатора независимо от сердечника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 5874
Автор: Клейн
Текст

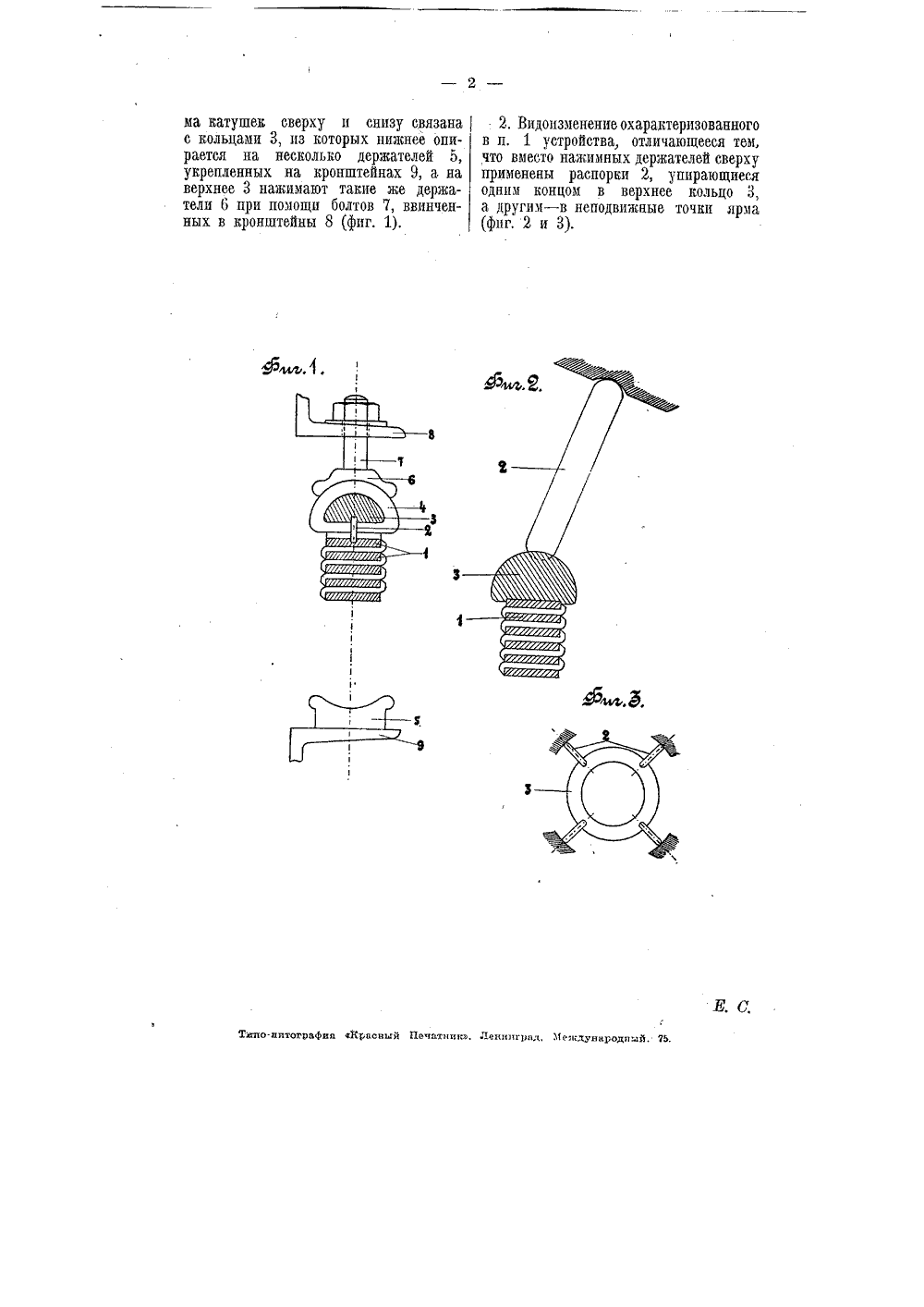

гс Класс 21 сР, 495874 ТЕНТ НА ИЗОБРЕТЕНИ О ПИ устройства для крепления катушек трансформатора независимо от сердечника.К патенту Государственного Электротехнического Трест ГЭТ", заявленному 9 июня 1926 года (заяв. свид.8950). Действительный изобретатель Э. Р. Клейн О выдаче ента опубликовано 31 июля 1928 года. пространяется на 15 лет от 31 июля 192 ействие патентаода. едмет патента. На фиг, 1 чертежа изображено предлагаемое устройство, а на фиг, 2 и 3 его видоизменение,В устройстве, согласно фиг. 1, катушки 1 жестко связаны при помощи деревянных шпилек 2 с металлическими кольцамп 3, покрытыми изоляцией 4 и расположенными сверху и снизу (внизу на фиг. 1 онп не показаны), Нижнее кольцо упирается в укрепленный на кронштейнах 9 кольцеобразный держатель 5: на верхнее кольцо нажимает такой же держатель 6, затягиваемый болтами 7, которые пропущены через отверстие в кронштейнах 8. Таким образом, вся система катушек имеет свои точки опоры на кронштейнах и с сердечником трансформатора не связана. Кроме того, непрерывный равномерный слой твердой изоляции 4, создавая равномерное электростатическое поде, прп небольшом слое ее, гарантирует надежную изоляцию трансформатора,В устройстве, согласно фпг. 2 п 3, верхнее кольцо 3 надето на верхнюю катушку 1 соответствующим кольцевымвырезом, На кольце имеются четыре , углубления, в которые упираются рас порки 2 пз твердого изоляционного материала (фарфор, дерево и т, п.). Другпми своими концами распорки упираются в неподвижные точки ярма.Таким образом, здесь вся система катушек, упирающаяся известным образом на неподвижное основание, жестко закрепляется независимо от сердечника трансформатора, при чем непрерывный равномерный слой изоляции (масло), создавая равномерное электростатическое поле, гарантирует надежную изоляцию, , прп небольшоп ее слое, Только в местахрасположения распорок требуется значительно большее изоляционное расстояние, которое в описанном устройстве можно получить, не увеличивая размеров сердечника. 1. Устройство для крепления катушек трансформатора независимо от сердечника, характеризующееся тем, что систе ма катушек сверху и снизу связана с кольцами 3, пз которых нижнее опирается на несколько держателей 5, укрепленных на кронштейнах 9, а, на верхнее 3 нажимают такие же держатели 6 при помощи болтов 7, ввинченных в кронштейны 8 (фиг, 1),2, Видоизменение охарактеризованного в п, 1 устройства, отличающееся тем, что вместо нажимных держателей сверху применены распорки 2, упирающиеся одним концом в верхнее кольцо 3, а другим - в неподвижные точки ярма (фпг, 2 и 3).Типо.литографид Кт аовый Пеиатнииз, Ленинг 1 пвв Мен Пуиародни 11, 7 Ь.
