Рельсовое стыковое соединение

Номер патента: 58413

Автор: Ковалевский

ZIP архив

Текст

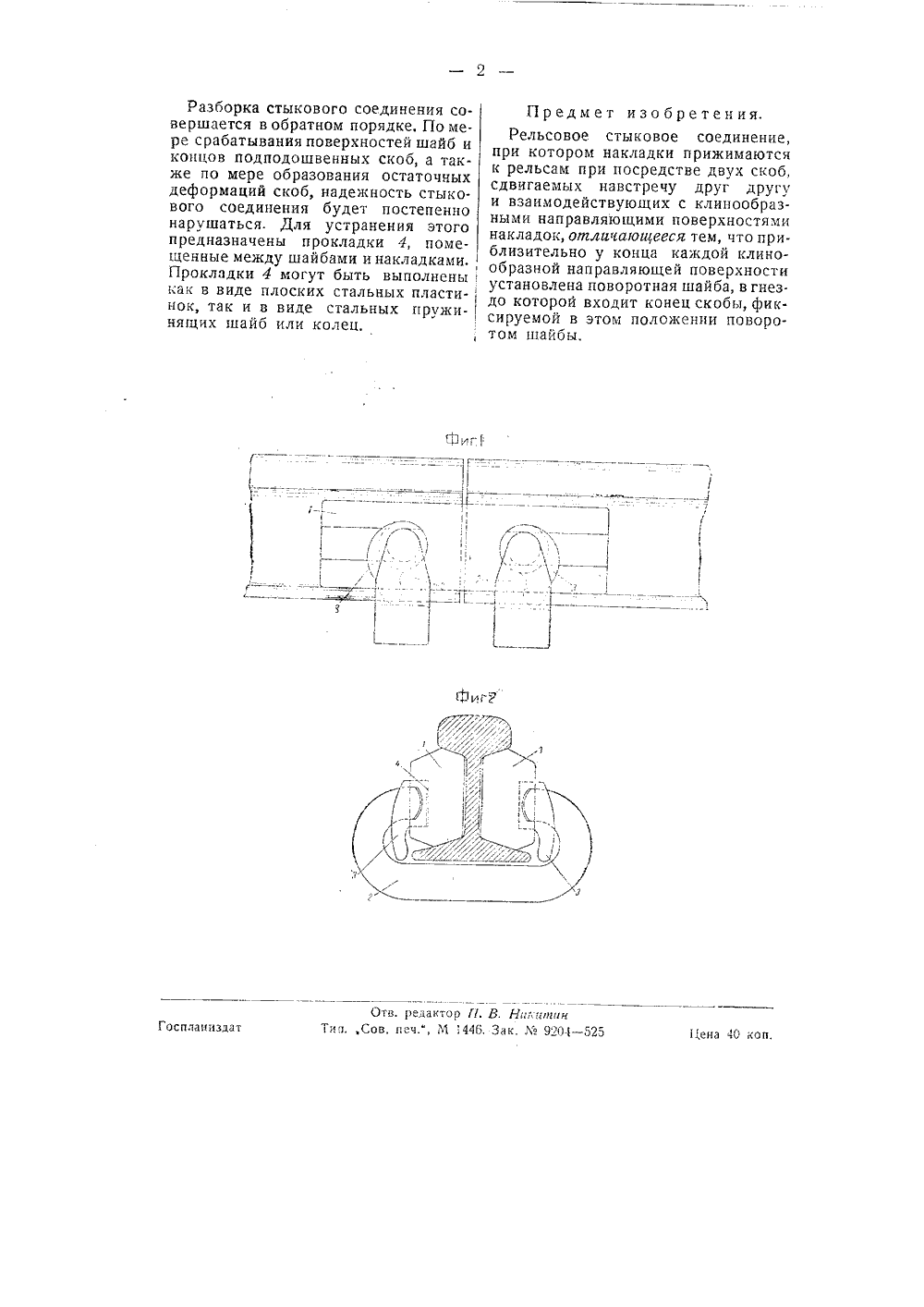

СССР Класс 19 а, 19 Ж 58 ИЗ ПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСИОМУ СВИДЕТЕЛЬСТВУегцстрировано в Бюро дзобретенцй Госплана прц СНК СССР Н, И. Ковалевский.РЕЛЬСОВОЕ СтЬ 1 КОВОЕ СОЕД ни явлено 16 апреля 1940 года в НКПС Опублпковано 30 ноября 1940 г М 294 Данное рельсовое стыковое соединение относится к типу стыковых соединений, при которых накладки прижимаются к рельсам при помощи подподошвенных скоб, сдвигаемых навстречу друг другу и взаимодействующих с клинообразными направляющими поверхностями накладок, Для устранения возможности самопроизвольного расклинивания скобы с накладкой в настоящем предложении применена поворотная шайба, установленная приблизительно у конца каждой клинообразной поверхно. сти накладки, Шайба снабжена гнездом, в которое входит конец скобы, фиксируемой в этом положении поворотом шайбы.На чертеже фиг, 1 и 2 изображают общий вид стыкового соединения (в двух проекциях),Предлагаемое рельсовое стыковое соединение состоит из двух накладок 1, опирающихся на верхние грани подошвы и нижние грани головок стыкаемых рельсов и имеющих на внешней боковой поверхности наклонные продольные жолобы. Для сжатия накладок служат две подпо дошвенные скобы 2, которые своими концами упираются во вкладыши, представляющие собой поворотные шайбы 3, расположенные своей цилиндрической частью в углублениях на внешних сторонах накладок 1. Жалобы накладок имеют цилиндрическое дно соответственно шаровой форме концов скоб,Поворотные шайбы 3 снабжены с одной стороны вырезом, имеющим то же очертание, что и жолоб накладки и как бы являющимся его продолжением и окончанием.Сборка стыкового соединения производится в следующем порядке. Сначала устанавливаются накладки 1 с шайбами 3, повернутыми так, чтобы их вырезы приходились против жо лобов накладок. После этого размещают скобы 2 и каким-либо известным способом стягивают до тех пор, пока концы их не будут упираться в шайбы 3. Затем повертывают каждую шайбу, примерно, на 170 - 190 с тем, чтобы ее вырез, служивший до этого как бы входом для конца скобы, теперь очутился не против жолоба, а в другом месте, Для облегчения и удобства поворота шайб последние снабжены хвостовиками.Отв. редактор П. В. НикитинТнв. Сов, печ.", И 1446, Зак. М 9204 - 525 Цена 1 С к пааннзда Разборка стыкового соединения совершается в обратном порядке. По мере срабатывания поверхностей шайб и концов подподошвенных скоб, а также по мере образования остаточных деформаций скоб, надежность стыкового соединения будет постепенно нарушаться. Для устранения этого предназначены прокладки 4, помещенные между шайбами и накладками. Прокладки 4 могут быть выполнены; как в виде плоских стальных пласти-нок, так и в виде стальных пружинящих шайб или колец. Предмет изобретения.Рельсовое стыковое соединение, при котором накладки прижимаются к рельсам при посредстве двух скоб, сдвигаемых навстречу друг другу и взаимодействующих с клинообразными направляющими поверхностями накладок, отличаю щееся тем, что приблизительно у конца каждой клинообразной направляющей поверхности установлена поворотная шайба, в гнез. до которой входит конец скобы, фиксируемой в этом положении поворотом шайбы.
