Коммутатор отпаек трансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 577623
Авторы: Барановский, Липковский, Озерянский
Текст

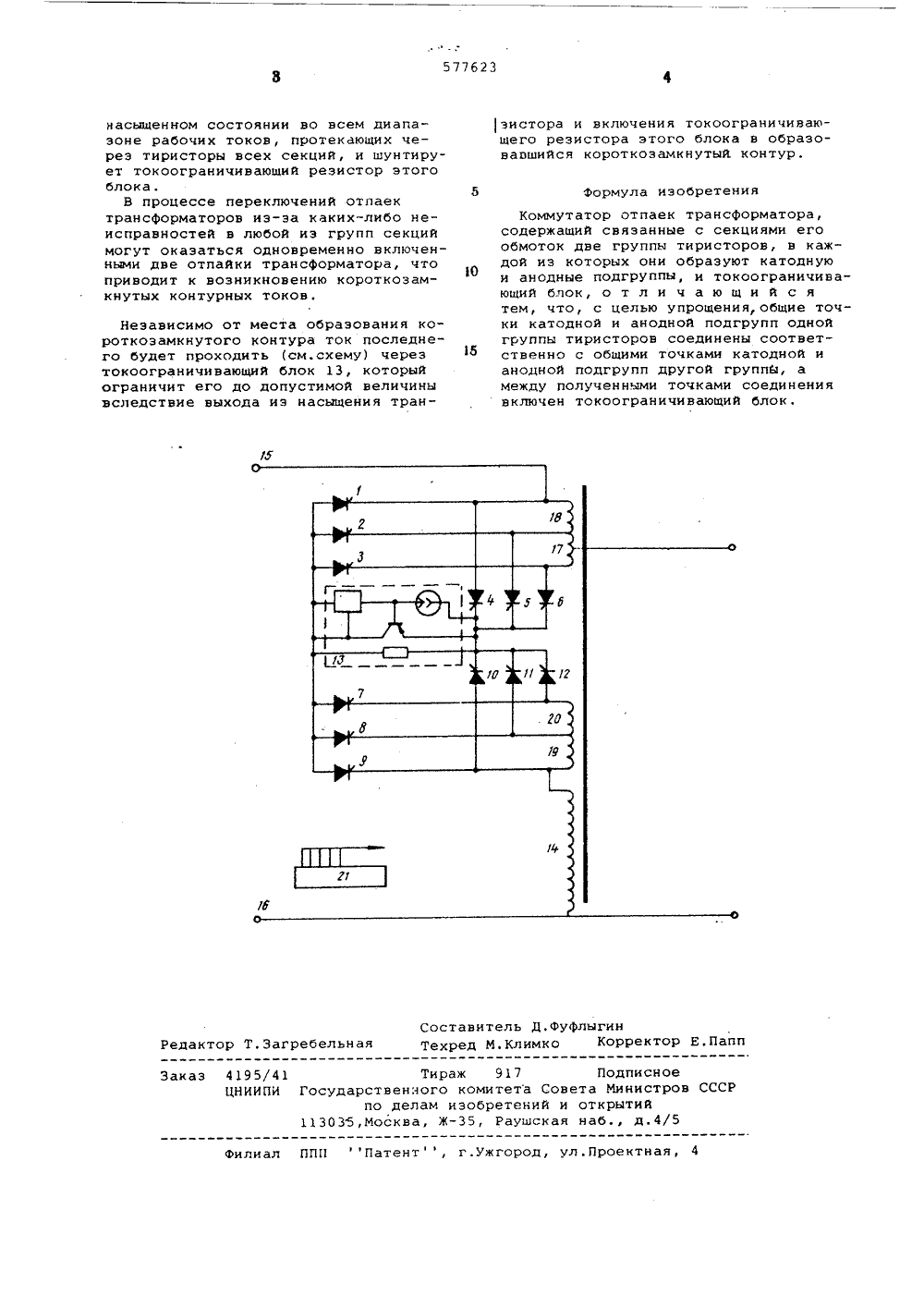

ОПИСАНИЗОБРЕТЕН Союз Советски к Соцналнстнческнк Республик623 АВТОРСКОМУ СВИДЕТЕЛЬСТВ ополнительное к авт. свид-ву -(22) Заявлено 16.0975 (21)2172782с присоединением заявки РВ -(51) М. Кл 2 М 5/10 аардаратааааыа аавататЕааата Маааатраа авараа делая атааретеаааа атаркта 23) Приоритет -43) Опубликовано 25.1. 1 (088, 7. Бюллетень Хд 39 5) Дата опубликования описания 22.1.А.Липковский и Н.И,Барановски одинамики АН Украинской СС 1) Заявител нститут эл ММУТАТОР ОТПАЕК ТРАНСФОРМАТОРА(5 2 Изобретение относится к областиэлектротехники, в частности к преобразовательной технике, и может бытьиспользовано, например, в устройствахрегулирования напряжения для защитытиристорных преобразователей от короткоэамкнутых контурных токов.Известен тиристорно-транзисторныйкоммутатор отпаек трансформатора, содержащий гт:уппы тиристоров, в каждойиз которых они образуют катодную ианодную подгруппы, и токоограничивающий блок. Однако при переключениидвух групп регулирующих секций схема устройства значительно усложняется, так как требуется Удвоенное количество токоограничивающих блокови развязывающих диодов,Цель изобретения - упрощение схемыустройства при одновременном обеспечении защиты тиристоров обеих группрегулирующих секций с помощью одноготокоограничивающего блока.Это достигается тем, что общие точки катодной и анодной подгрупп однойгруппы тиристоров соединены соответственно с общими точками катодной ианодной подгрупп другой группы, амежду полученными точками соединениявключен токоограничивающий блок,0 2 иэобретения А.А,Озерян На чертеже приведена схема коммутатора отпаек, где: 1-6 тиристоры первой группы регулирующих секций;7-12 - тиристоры второй группы регулирующих секций; 13- токодраничивающий блок; 14- основная обмотка трансформатора; 15,16 - зажимы питающей сети; 17,18 и 19,20- регулирующие секции первой и второй групп соответственно; 21- блок управления.Коммутатор работает следующим образом.В исходном состоянии в каждой группе секций постоянно включены по одной отпайке с помощью четырех ключей. Предположим, что подключены секции 18 и 19. При этом управляющие импульсы подаются на тиристоры 2,5,8,11,В положительный полупериод питающего напряжения ток проходит по цепи; зажим 15 - секция 18- тиристор 5, транзистор токоограничивающего блока 13- тиристор 8 - секция 19-обмотка 14- зажим 16, а в отрицатель. ный - по цепи: зажим 16-обмотка 14 секция 19 - тиристор 11- транзистор токоограничивающего блока 13 тиристор 2- секция 18- зажим 15. При нормальном режиме транзистор токоограничивающего блока 13 находится в577623 формула изобретения Составитель Д.фуфлыгинТехред М.Климко Корректор Е.Папп Редактор Т.Загребельная Заказ 4195/41 Тираж 917 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035,Москва, Ж, Раушская наб д.4/5 филиал ППП Патент, г.ужгород, ул.Проектная, 4 насыщенном состоянии во всем диапазоне рабочих токов, протекающих через тиристоры всех секций, и шунтирует токоограничивающий резистор этого блока.В процессе переключений отпаек трансформаторов из-эа каких-либо неисправностей в любой из групп секций могут оказаться одновременно включенными две отпайки трансформатора, что приводит к возникновению короткозамкнутых контурных токов,Независимо от места образования короткоэамкнутого контура ток последнего будет проходить (см.схему) через токоограничивающий блок 13, который ограничит его до допустимой величины вследствие выхода иэ насыщения тран)зистора и включения токоограничивающего резистора этого блока в образовавшийся короткоэамкнутый контур,Коммутатор отпаек трансформатора, содержащий связанные с секциями его обмоток две группы тиристоров, в каждой из которых они образуют катодную и анодные подгруппы, и токоограничивающий блок, о т л и ч а ю щ и й с я тем, что, с целью упрощения, общие точки катодной и анодной подгрупп одной группы тиристоров соединены соответственно с общими точками катодной и анодной подгрупп другой группы, а между полученными точками соединения включен токоограничивающий блок.
СмотретьЗаявка
2172782, 16.09.1975
ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УКРАИНСКОЙ ССР
ОЗЕРЯНСКИЙ АНАТОЛИЙ АЛЕКСАНДРОВИЧ, ЛИПКОВСКИЙ КОНСТАНТИН АЛЕКСАНДРОВИЧ, БАРАНОВСКИЙ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: H02M 5/10
Метки: коммутатор, отпаек, трансформатора
Опубликовано: 25.10.1977
Код ссылки
<a href="https://patents.su/2-577623-kommutator-otpaek-transformatora.html" target="_blank" rel="follow" title="База патентов СССР">Коммутатор отпаек трансформатора</a>
