Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

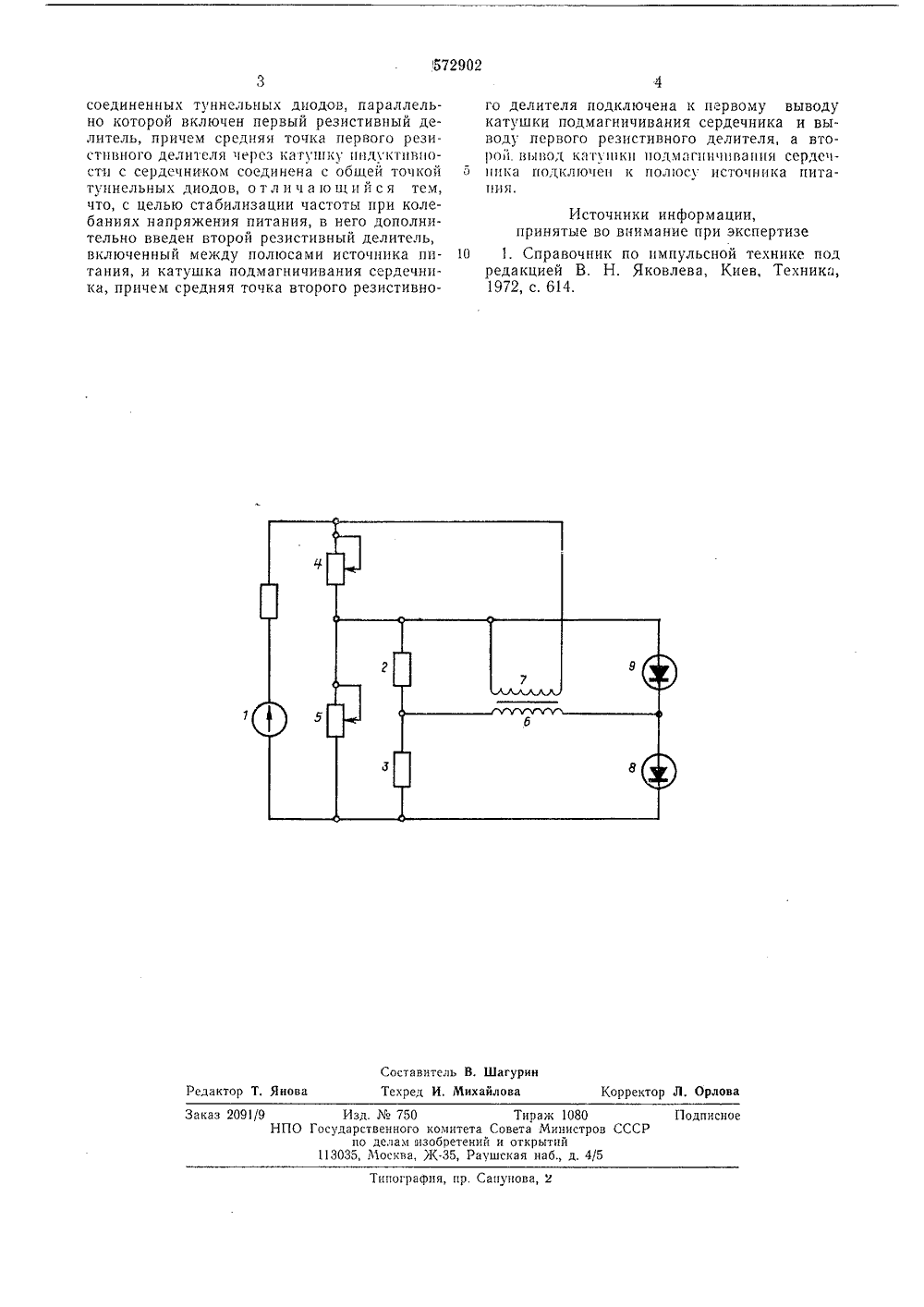

ЧБОО 1 тд 1 О П И ФИЯ Е ИЗОБРЕТЕНИЯ 1 Ц ка 729 О 2 Союз Советских Социалистических Реслгтблик(22 аявлено 13.07.73 (21) 19присоединением заявки Государственный комите Совета Министров ССС по делам изобретенийи открытий 23) Прио тет Оп 53) УДК 621 Зт 3 4(088.8) но 15,09.77. Бюл 28.09,7 72) Авторы изобретения Г, П. Касьянов и Ю. Н. Холоденко нститут электродинамики АН Украинской С71) Заявител ГЕНЕРАТОР ИМПУЛЬСОВ стп с сердечником, катушку ( подмагничпвания сердечника, туннельныс диоды 8 и 9, причем последовательно включенные резисторы 1 и 5 подключены параллельно источнику 1, а пх срсдняя точка черсз катушку 7 соединена с одним из полюсов источника 1, параллельно резистору 5 включены последовательная цепочка из резисторов 2 и 3 и последовательная цепочка из диодов 9 и 8, причем средняя точка резисторов 2, 3 и диодов 9 и 8 соединены через катушку 6.Гснсратор работает следующим образом.При увеличении напряжения источника 1увеличивается ток подмагничиванпя через катушку 7, прн этом уменьшается индуктивность катушки 6, что приводит к увеличению частоты колебаний обратно пропорциональной индуктивности. Одновременно увеличивается напряжение смещения на диодах 8 и 9, что при условии выбора их рабочей точки на падающем участке зависимости частоты колебаний от напряжения, устанавливаемой с помощью резистора 5, приводит к обратному процессу - уменьшению частоты колебании, которос компенсирует сс увслпчснпе за счет инду кт 1 г ггш о с 1 ч Генератор импульсов, содержащии псточик питания, цепь из двух последовательно ата опуоликования описант Изобретение относится к импульсной технике, в частности к генераторам импульсов на тунпсльных диодах.Известен генератор импульсов, содержащий источник питания, цепь из двух последовательно соединенных туннельных диодов, параллельно которой включен первьгй резистивный делитель, причем средняя точка первого резистивного дслителя через катушку индуктивности с сердечником соединена с общей 10 точкой туннельных диодов.Однако этот генератор имеет недостаточную стабильность частоты прп колебаниях напряжения питания.С целью стабилизации частоты при колеба иях напряжения питания в предлагаемый генератор импульсов дополнительно введен второй рсзистивный делитель, включающий между полюсами источника питания, катушка подмагничивания сердечника, причем средняя 20 точка второго резистивного делителя подключена к первому выводу катушки подмагничивапия сердечника, и выводу первого резистивного делителя, а второй вывод катушки подмагнпчнванпя сердечника подключен к полю су исто шика питания.Г 1 а чертеже приведена схема генератора.Генератор импульсов содержит источник 1 питания, первый резистивный делитель на резисторах 2 и 3, второй рсзистивный делитель З 0 на резисторах 4 и 5, катушку 6 индуктивнормула изобретения(572902 тавитель В. Шагуринред И. Михайлова едактор Т. Яно ктор Изд.750 Государственного комитет по делам изобретен 113035, Москва, К, РЗаказ 20 Тираж 108Совета Минисй и открытийушская наб., д. ПодписноеСССР Типография, пр. Сапунов соединенных туннельных диодов, параллельно которой включен первый резистивный делитель, причем средняя точка первого резиствного делителя через катушку индуктивности с сердечником соединена с общей точкой туннельных диодов, о т л и ч а ю щ и й с я тем, что, с целью стабилизации частоты при колебаниях напряжения питания, в него дополнительно введен второй резистивный делитель, включенный между полюсами источника питания, и катушка подмагничивания сердечника, причем средняя точка второго резистивного делителя подключена к первому выводу катушки подмагничивания сердечника и выводу первого резистивного делителя, а второ 1. В 11 ВОд катуп 1 ки подмагиВани 1 сердеч пика подключен к полюсу источника питания. Источники информации,принятые во внимание при экспертизе10 1. Справочник по импульсной технике подредакцией В, Н. Яковлева, Киев, Техника,1972, с. б 14.
СмотретьЗаявка
1943733, 13.07.1973
ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УКРАИНСКОЙ ССР
КАСЬЯНОВ ГЕОРГИЙ ПЕТРОВИЧ, ХОЛОДЕНКО ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: H03K 3/315
Опубликовано: 15.09.1977
