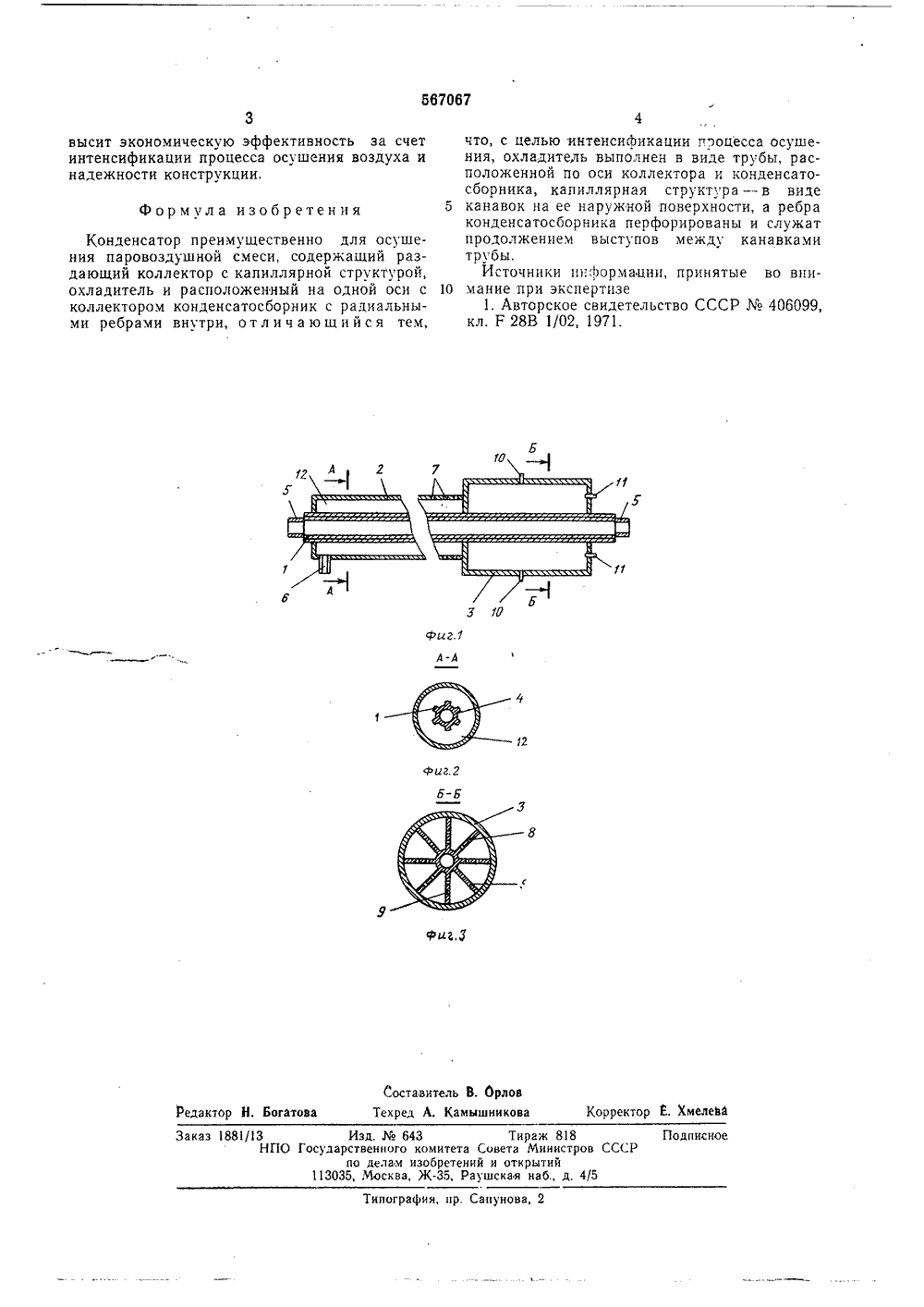

р) 67067 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советекнх Социалмст., л":,.ца рвюцбпмп) М аявкпприсоединение сударственный комитетоввта Министров СССРпо делам изворетвнийи открытий 23) Приоритет публиковано 30.07.77 ата опубликования. Васильев, С, И. Образцов, В, ф. Крои Ю. Б. Куликоврудового Красного Знамени инститим. А. В, Лыкова ургу ин,(71) Заявител епло- и массообмена рдена 54) КОНДЕН САТО Изобретение касается конденсаторов дляосушения паровоздушных смесей, используе-,мых в космической технике, в системах кондиционирования, в химической промышленности,Известны конденсаторы преимущественно 5для осушения паровоздушной смеси, содержащие раздающий коллектор с капиллярнойструктурой, охладитель и расположенный наодной оси с коллектором конденсатосборнмкс радикальными ребрами внутри 11. 10Недостатком известных конденсаторов является недостаточная интенсификация процессаосушения.Цель изобретения - обеспечение интенсифи.кации процесса осушения. 15Это достигается тем, что охладитель выпал.нен в виде трубы, расположенной по оси кол.лектора и конденсатосборника, а капиллярная структура - в виде канавок на ее наружной поверхности, ребра конденсатосборника 20имеют перфорацию и служат продолжениемвыступов между канавками трубы,На фиг. 1 изображен предлагаемый кондея.сатор, продольный разрез; на фиг. 2 - разрезпо А - А на фиг. 1; на фиг. 3 - разрез по Б - Б 25на фиг. 1,Конденсатор содержит охладитель 1, выпал.пенный по оси коллектора 2 и конденсатосборника 3, и снабжен капиллярной структурой ввиде канавок 4 и штуцерами 5 для подвода и 30 отвода циркулирующего хладагента. Коллектор 2 снабжен штуцером б и отверстиями 7 соответственно для входа влажного воздуха и выхода осушенного воздуха. Конденсатосборник 3 имеет ребра 8, служащие продолжением выступов между канавками трубы охладителя 1 и выполненные с перфорацией 9. Кроме того, конденсатосборник снабжен штуцерами 10 и 11 соответственно для отвода воздуха и конденсата. Между внутренней поверхностью стенки трубы коллектора 2 и наружной поверхностью трубы охладителя 1 образован кольцевой зазор 12 для прохождения воздуха,Конденсатор работает следующим образом.Влажный воздух, поступая через штуцер 6, проходит по кольцевому зазору 12 и выходит через отверстия 7. Конденсат с поверхности трубы ахладителя 1 капиллярными силами от сасывается по канавкам 4 в конденсатосбор ник 3. Далее под действием капиллярных сил щелей конденсат заполняет их, вытесняя че рез штуцера 10 воздух. Отвод конденсата из конденсатосборника производится через шту цера 11 с помощью шприца. Для улучшения условий заполнения и вывода конденсата реб ра 8, образующие щели, имеют перфорацию, Охлаждение поверхности конденсации осуще ствляется циркуляцией хладагента через шту. цера 5 по трубе охладителя 1. Применение предлагаемого конденсатора значительно ,по.б 67067 Формула изобретения Фи АСоставитель В. ОрловРедактор Н. Богатова Техред А. Камышникова Корректор Е. Хме Тираж 818вета Министров СССи открытийская наб д 4/5 аказ 1881/3 Изд,643 НПО Государственного комитета С по делам изобретений 113035, Москва, Ж, Раушисное ипография, пр. Сапунова,высит экономическую эффективность за счет интенсификации процесса осушения воздуха и надежности конструкции,Конденсатор преимущественно для осушения паровоздушной смеси, содержащий раздающий коллектор с капиллярной структурой, охладитель и расположенный на одной оси с коллектором конденсатосборник с радиальными ребрами внутри, отличаюшийся тем,что, с целью интенсификации процесса осушения, охладитель выполнен в виде трубы, расположенной по оси коллектора и конденсатосборника, капиллярная структура - в виде 5 канавок на ее наружной поверхности, а ребраконденсатосборника перфорированы и служат продолжением выступов между канавками трубы.Источники информации, принятые во вни мание при экспертизе1. Авторское свидетельство СССР406099,кл, Р 28 В 1/02, 1971.
