Аналоговое запоминающее устройство

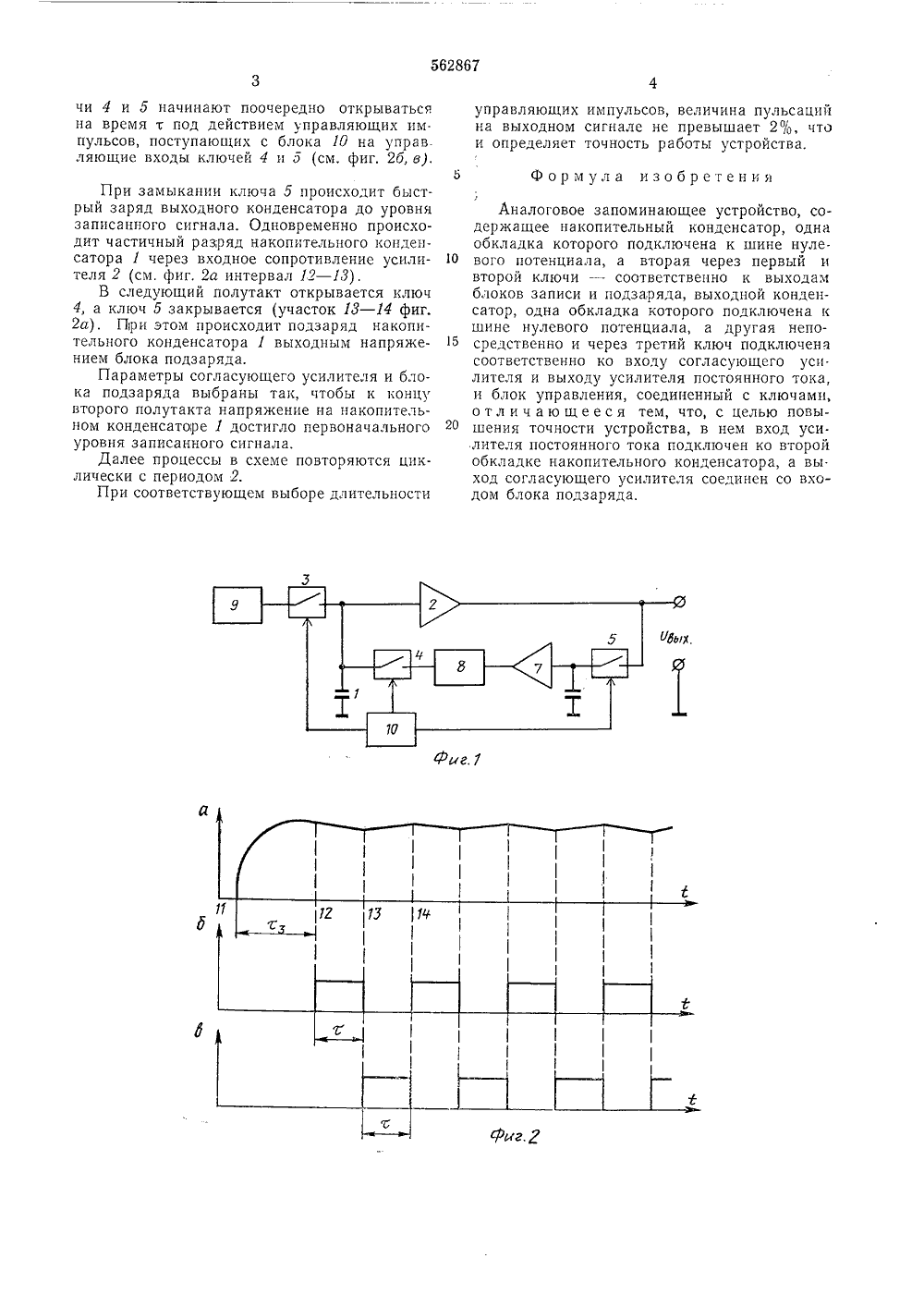

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 562867 Союз Советских Социалистических Республик(43) Опубликовано Государственный комитет Совета Министров СССР 06,77. Бюллетень ЪЪ 3) УДК 681.327(45) Дата опубликования описания 05,08.7(54) АНАЛОГО хе же ала схема пеи котором клюИзобретение относится к аналоговой вычислительной технике, а именно, к устройст вам для запоминания напряжений.В известном запоминающем устройстве, содержащем усилитель и запоминающие кон. 5 денсаторы, подключаемые транзисторными ключами, существует утечка заряда с конденсаторов за счет конечного сопротивления клю чевых схем и входного сопротивления усилителя, снижающая точность хранения записан- И ной информации.Известно также устройство, содержащее накопительный конденсатор, одна обкладка которого подключена к шине нулевого потенциала, а вторая через первый и второй ключи - соответственно к выходам блоков записи и подзаряда, выходной конденсатор, одна обкладка которого подключена к шине нулевого потенциала, а другая непосредственно и через третий ключ подключена соответ ственно ко входу согласующего усилителя и выходу усилителя постоянного тока, и блок управления, соединенный с ключами.В известном устройстве на выходном сигнале имеются значительные пульсации, сни жающие точность хранения записанной информации.Цель изобретения - повышение точности устройства.Это достигается тем, что в нем вход усп- зо лителя постоянного тока подключен ко второи обкладке накопительного конденсатора, а выход согласующего усилителя соединен со входом блока подзаряда.На фиг. 1 показана функциональная с ма устройства; на фиг, 2 - эпюры напря ний, поясняющие работу устройства.Устройство содержит накопительный конденсатор 1, усилитель 2 постоянного тока, имеющий коэффициент передачи по напряжению, равный единице, ключи 3 - 5, выходной конденсатор 6, согласующий усилитель 7, имеющий коэффициент передачи по напряже ншо больше единицы, блок 8 подзаряда, представляющий собой резистивный делитель с большим выходным сопротивлением, блок 9 записи сигнала и блок 10 управления.Устройство работает следующим образом.В режиме записи на управляющий вход ключа 3 с блока 10 управления поступает импульс длительностью тз. Под действием этого импульса ключ 3 открывается и накопительный конденсатор 1 заряжается до уровня выходного напряжения блока 9 записи сигнала (см. фиг. 2 а интервал 11 - 12), прп этом на выходе устройства устанавливается напряжение, равное выходному напряжению блока записи.По окончании записи сигиреходит в режим хранения, прчи 4 и 5 начинают поочередно открыватьсяна время т под действием управляющих им.пульсов, поступающих с блока 10 на управ.ляющие входы ключей 4 и 5 (см. фиг, 2 б, в). При замыкании ключа 5 происходит быстрый заряд выходного конденсатора до уровня записанного сигнала. Одновременно происходит частичный разряд накопительного конденсатора 1 через входное сопротивление усилителя 2 (см, фиг. 2 а интервал 12 - 13).В следующий полутакт открывается ключ 4, а ключ 5 закрывается (участок И - 14 фиг, 2 а). При этом происходит подзаряд накопительного конденсатора 1 выходным напряжением блока подзаряда.Параметры согласующего усилителя и блока подзаряда выбраны так, чтобы к концу второго полутакта напряжение на накопительном конденсаторе 1 достигло первоначального уровня записанного сигнала.Далее процессы в схеме повторяются циклически с периодом 2.При соответствующем выборе длительности управляющих импульсов, величина пульсаций на выходном сигнале не превышает 2%, что и определяет точность работы устройства.Формула изобретенияАналоговое запоминающее устройство, содержащее накопительный конденсатор, одна обкладка которого подключена к шине нуле.10 вого потенциала, а вторая через первый ивторой ключи - соответственно к выходам блоков записи и подзаряда, выходной конденсатор, одна обкладка которого подключена к шине нулевого потенциала, а другая непосредственно и через третий ключ подключена соответственно ко входу согласующего уси.лителя и выходу усилителя постоянного тока, и блок управления, соединенный с ключами, отличающееся тем, что, с целью повышения точности устройства, в нем вход уси.лителя постоянного тока подключен ко второй обкладке накопительного конденсатора, а вы.ход согласующего усилителя соединен со входом блока подзаряда,
