Способ списывания цифровых и буквенных данных с вагонов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 54364
Авторы: Левковский, Пузанов, Рожков
Текст

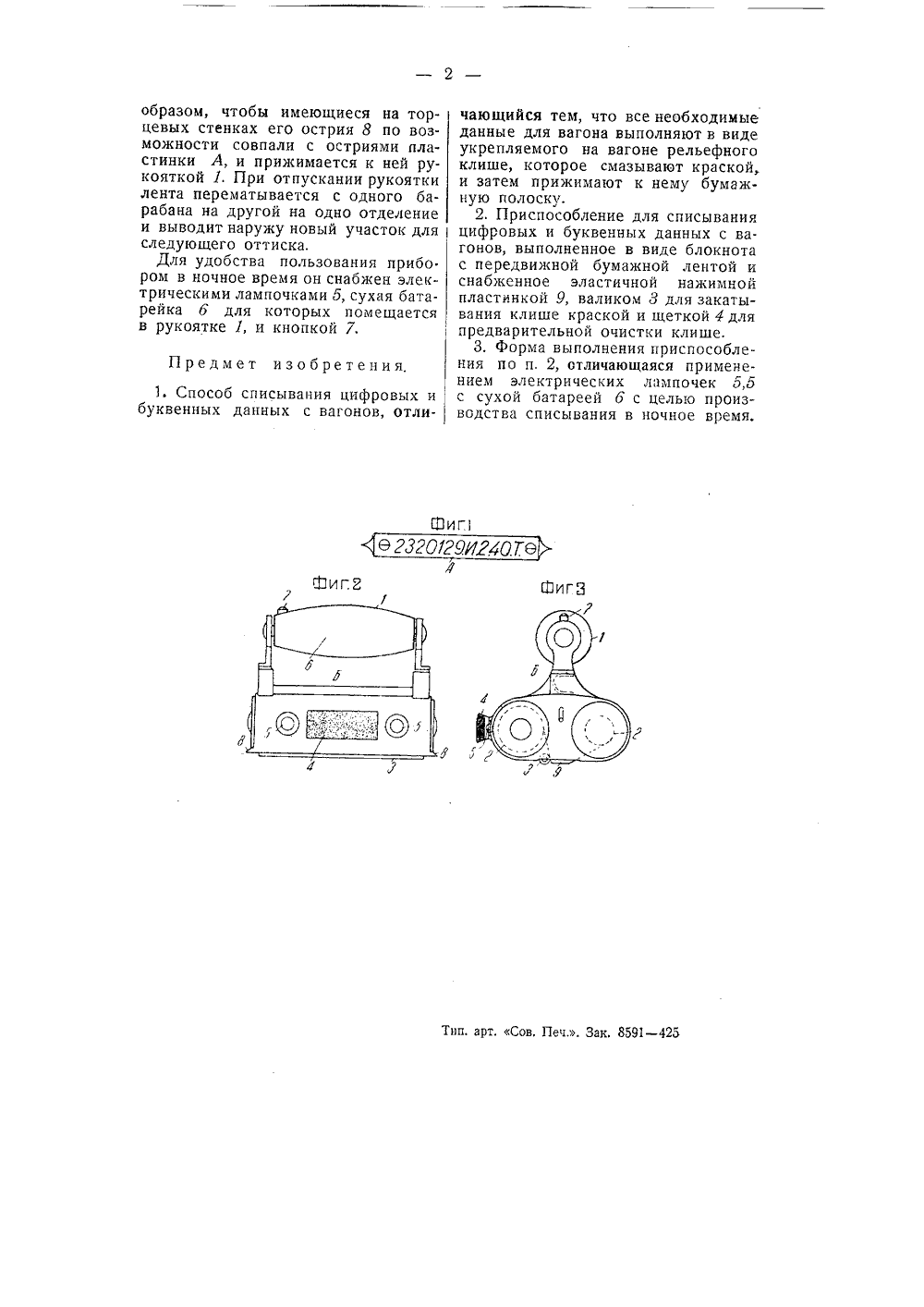

Класс 1511, 7 лВ 54364 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ПУТЕЙ СООБЩЕНИЯСпособ списывания цифровых и буквенных данных с вагонов. Заявлено 22 июня 1938 года за Иа 1448. Опубликовано 31 января 1939 года.Существующий порядок списывания цифровых и буквенных данных с вагонов отнимает у обслуживающего персонала много времени, что имеет своим следствием простой вагонов; кроме того, часто имеют место ошибки в списывании, влекущие за собою засылку вагонов не по назначению,Для устранения всех этих недостат. ков и получения надежной документальной записи характеризующих вагоы данных предлагается следующий способ,На строго определенном месте у каждого вагона, лучше всего на высоте 1,5,ц от железнодорожного полотна, укрепляется, например, при помощи двух шурупов металлическая пластинка А (фиг. 1), на которой выпуклыми цифрами и буквами обозначаются следующие данные; номер вагона, тип или назначение (например, изотермический, цистерна, крытый, думпкар, гондола и т. п.), количество осей (двухосный, четырехосный), грузоподъемность, наличие илп отсутствие тормоза, а также, если требуется, и другие данные, например, длина, ширина и высота вагона, время осмотра и т. п. С этих данных при помощи особого приспособления на бумажной ленте получается, согласно изобретению, печатный оттиск.Таким образом, лента с полученным на ней рядом оттисков является документом, безошибочно воспроизводя. щим все данные регистрируемых вагонов состава.Приспособление, при помощи которого можно получить вышеуказанные оттиски на бумажной ленте, представлено на фиг, 2 и 3 прилагаемого чертежа.Оно состот из коробки Б заключающей в себе два барабана 2, с одного из которых намотанная бумага сматывается, а на другой наматывается.На боковой стенке прибора помещается щетка 4, а перед площадкой 9, через которую пробегает бумажная лента при выходе ее из коробки наружу, располагается красочный валик 3.Для получения оттиска с укрепленной на вагоне пластинки А (фиг, 1) литеры ее сперва очищаются щеткой 4 от пыли и снега, и затем по ним прокатывается валик 8 смазывающий их краской. Затем прибор прикладывается к пластинке А такимШиг ШиГЗ ак. 8591 - 425 п, арт. Сов образом, чтобы имеющиеся на торцевых стенках его острия 8 по возможности совпали с остриями пластинки А, и прижимается к ней рукояткой 1, При отпускании рукоятки лента перематывается с одного барабана на другой на одно отделение и выводит наружу новый участок для следующего оттиска.Для удобства пользования прибо. ром в ночное время он снабжен электрическими лампочками 5, сухая батарейка б для которых помещается в рукоятке 1, и кнопкой 7. Предмет изобретения. 1. Способ списывания цифровых ибуквенных данных с вагонов, отличающийся тем, что все необходимые данные для вагона выполняют в виде укрепляемого на вагоне рельефного клише, которое смазывают краской, и затем прижимают к нему бумажную полоску.2, Приспособление для списывания цифровых и буквенных данных с вагонов, выполненное в виде блокнота с передвижной бумажной лентой и снабженное эластичной нажимн ой пластинкой 9, валиком 3 для закатывания клише краской и щеткой 4 для предварительной очистки клише.3. Форма выполнения приспособления по п, 2, отличающаяся применением электрических лампочек б,о с сухой батареей 6 с целью производства списывания в ночное время.
СмотретьЗаявка
1448, 22.06.1938
Левковский И. С, Пузанов В. А, Рожков И. М
МПК / Метки
МПК: B41F 19/02, B41M 1/02
Метки: буквенных, вагонов, данных, списывания, цифровых
Опубликовано: 01.01.1939
