Инъектор для нагнетания закрепляющих растворов в грунт

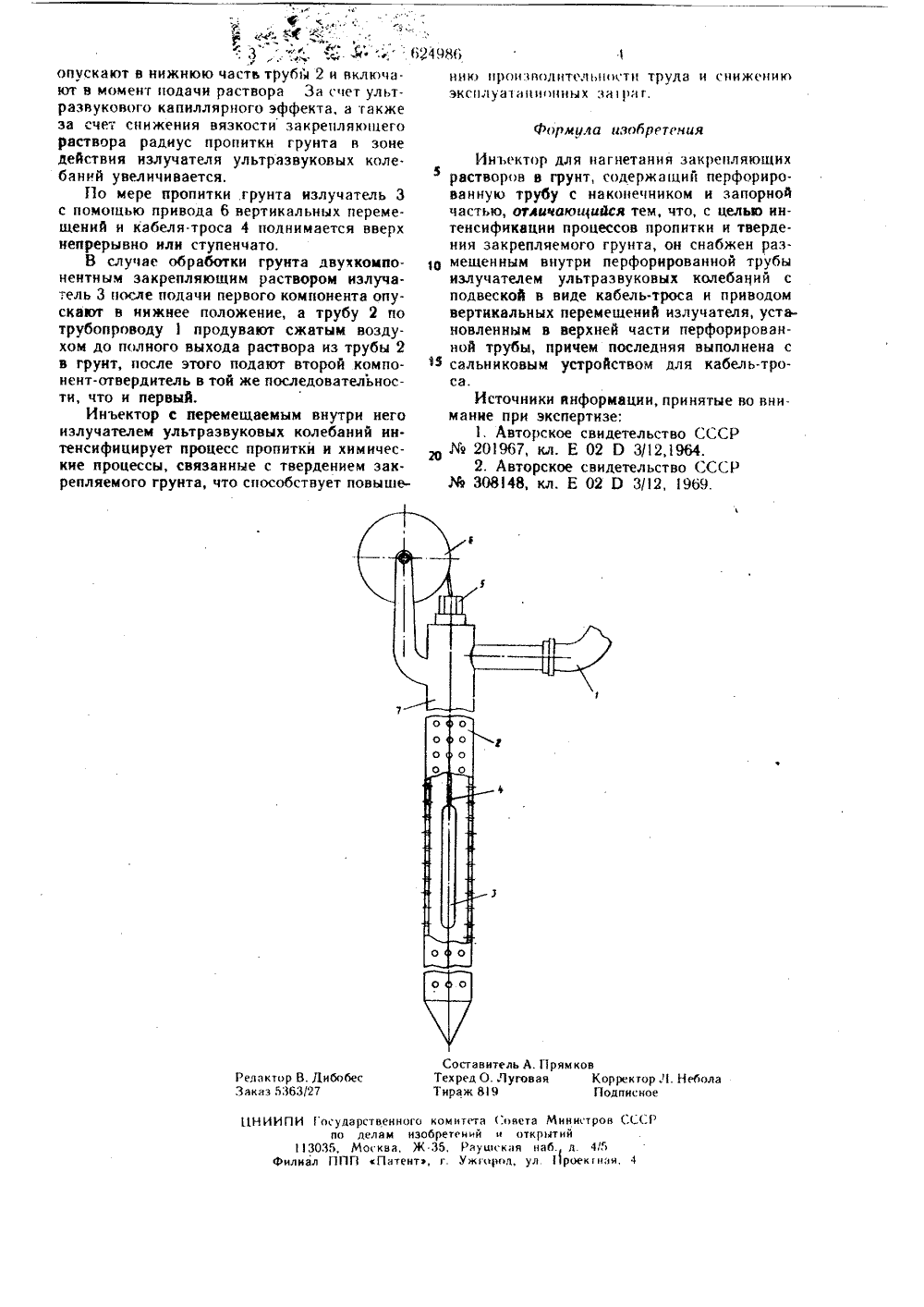

Союз Советских Социалистических Респубпик) Дополнительное к сви аяилеио 03.01,7 2438807/28-3 51) М. Кл, Е 0293/ оединением ваяв 3) Приоритет осудерстеенный комнтетСовета Мнннстров СССРоо делам нзооретеннйн открытнй 43) Опубликовано 25,09,78 фюллетень 45) Дата опубликования опнсанияо.дЭ(54) ИНЪЕКГОР ДЛЯ НАГНЕТАНИЯ ЗАКРЕПЛЯЮШ РАСТВОРОВ В ГРУНТ Изобретение относится к области упрочнения грунта.Известен инъектор для введения в грунт закрепляющих растворов, содержащий обсадную трубу и расположенную в ней перфорированную трубу с наконечником )1,Наиболее близок к предлагаемому изобретению ииъектор для нагнетания закрепляющих растворов в грунт, содержащий перфорированную трубу с наконечником и запорной частью, который может переставляться по высоте скважины 2) .Известные инъекторы имеют малый радиус действия, Кроме того, при переходе с одного горизонта закрепления грунта на другой, необходимы технологические перерывы, что не позволяет интенсифицировать процессы пропитки и твердения грунта.Цель изобретения - интенсификация процессов пропитки и твердения закрепляемого грунта.Для этого инъектор, содержащий перфо. рированную трубу с наконечником и запорной частью, снабжен размецннным внутри перфорированной трубы излучателем ультразвуковых колебаний с подвеской в виде кабель-трос и приводом вертикальных перемещении излучателя, установленным в верхней части перфорированной трубы, причемпоследняя выполнена с сальниковым устройством для кабель-троса,Такое выполнение инъектора обеспечивает возможность пропитки одновременно повсей глубине укрепляемого слоя, позволяетповысить радиус проникновения закрепляющего раствора в грунт и ускорить процесствердения грунта.На чертеже показан описываемый инъектор с частичным вырезом.Инъектор содержит нагревательный трубопровод ), перфорированную на всю высоту трубу 2, в полости которой размещенизлучатель 3 ультразвуковых колебаний, подвешенный на кабель-тросе 4, конец которогочерез сальниковое устройство 5 выведен наружу на привод 6 для его перемещения, изапорную часть 7,В полость трубы 2, погруженной в эак.репляемый грунт через нагнетательный трубопроводот насоса под расчетным давлением подается закрепляющий раствор, например раствор силиката натрия.Перед подачей закрепляющего растяп.ра излучатель 3 ультразвуковых колебаний24986 Фо/тмцлй пзобргтения Составитель А. Прям ковТехред О. Г 1 уговая КТираж 819 рек гор Л. Неболадписное Редактор В. ЛибобесЗаказ 5363/27 митета Совета Министров етеиий и открытий Рауин кая наб. л. 4/5 Ужгород, ултроекнаИИПИ Государспо д11 ЗОЗГ, Мо филиал ППП гвенного к лам изоб сква, Ж 3 Патент,Ф гФ с;опускают в нижнюю частв трубй 2 и включают в момент подачи раствора За счет ультразвукового капиллярного эффекта, а также за счег снижения вязкости закрепляющего раствора радиус пропитки грунта в зоне действия излучателя ультразвуковых коле. баний увеличивается.По мере пропитки .грунта излучатель 3 с помощью привода 6 вертикальных перемещений и кабеля-троса 4 поднимается вверх непрерывно или ступенчато,В случае обработки грунта двухкомнонентным закрепляющим раствором излучатель 3 после подачи первого компонента опускают в нижнее положение, а трубу 2 по трубопроводу 1 продувают сжатым воздухом до полного выхода раствора из трубы 2 в грунт, после этого подают второй компонент-отвердитель в той же последовательности, что и первый,Инъектор с перемещаемым внутри него излучателем ультразвуковых колебаний интенсифицирует процесс пропитки и химические процессы, связанные с тверденнем закрепляемого грунта, что способствует повыш нню производительности труда и снижениюэксплуатационных за1 га г,Ииъектор для нагнетания закрепляющихрастворов в грунт, содержащий перфорированную трубу с наконечником и запорной частью, отдицающийея тем, что, с целью интенсификации процессов пропитки и твердения закрепляемого грунта, он снабжен раз 1 в мещенным внутри перфорированной трубыизлучателем ультразвуковых колебаний с подвеской в виде кабель-троса и приводом вертикальных перемещений излучателя, установленным в верхней части перфорированной трубы, причем последняя выполнена с 1 сальниковым устройством для кабель-троса,Источники информациипринятые во вниманне при экспертизе;1. Авторское свидетельство СССР201967, кл. Е 02 Р 3/12,1964.2, Авторское свидетельство СССР308148, кл. Е 02 Р 3/12, 969.
