Способ чистовой обработки деталей типа колец подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

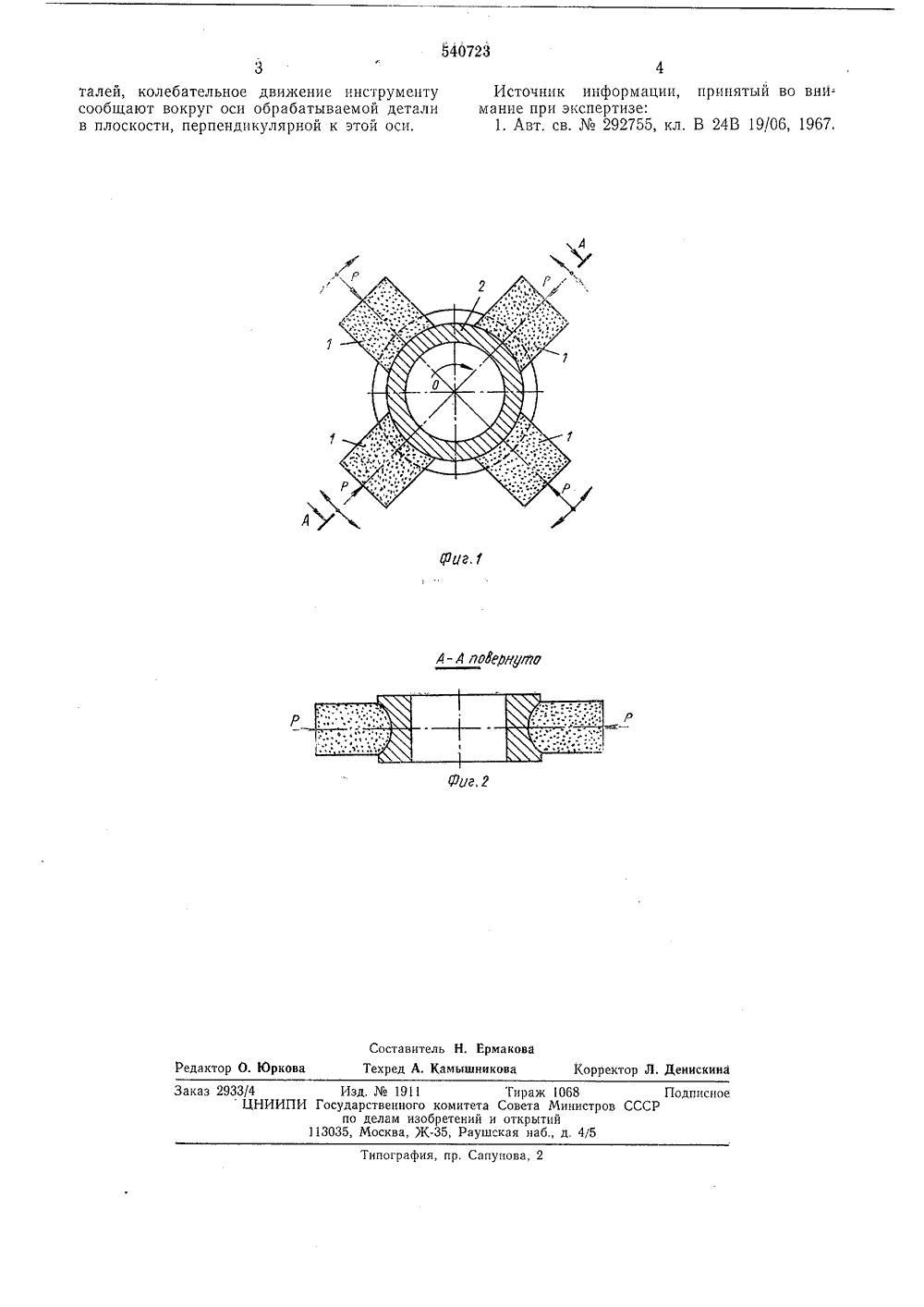

и 11 54 О 723 ОП ИСИЗОБРЕТЕНИЯ Оввз Советских Социалистических(51) М. Кл. В 24 В 1/00В 24 В 19/06 В 24 В 35/00 Государственный комитет Совета Министров СССРпо делам изобретенийи открытий(71) Заявитель 1-й Государственный ордена Ленина и ордена Октябрьской Революции подшипниковый завод(54) СПОСОБ ЧИСТОВОЙ ОБРАБОТКИ ДЕТАЛЕЙ ТИПА КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯ25 Изобретение относится к области машиностроения и может быть использовано в подшипниковой промышленности для чистовой обработки деталей типа колец подшипника качения.Известен способ обработки дорожек качения колец подшипников абразивным инструментом, совершающим качательное движение вокруг оси желоба и возвратно-поступательное движение вдоль этой оси, расположенной в плоскости, перпендикулярной к оси вращения кольца, или под некоторым острым углом к этой плоскости 1. При данном способе контакт инструмента с обрабатываемой поверхностью осуществляется по линии, что не позволяет получить высокого класса шероховатости поверхности, а использование качательного движения вокруг оси профиля желоба приводит к искажению его формы по мере износа абразивного инструмента, Кроме этого, малые площади контакта не позволяют обеспечить высокой производительности обработки,Целью изобретения является повышение качества и точности формы обрабатываемых деталей, а также производительности обработки.Для этого колебательное движение инструменту сообщают вокруг оси обрабатываемой детали в плоскости, перпендикулярной к этой оси, причем обработку производят и-количеством брусковНа фиг. 1 приведена схема поясняющая чи стовую обработку желоба кольца подшипника; на фиг. 2 - разрез по А - А на фиг. 1. Брускам 1, прижатым к вращающейся детали 2 усилием Р, сообщают колебательное 10 движение вокруг оси детали в плоскости, перпендикулярной к этой оси.Бруски, заправленные по форме обрабатываемой поверхности, располагают таким образом, что их ось качания совпадает с осью вра щающейся детали.В результате контакта инструментов с обрабатываемой деталью по всей рабочей поверхности по мере съема металла и снижения шероховатости происходит автоматическое зату хание процесса, резания, как и при обычномпроцессе суперфиниширования. Формула изобретения 1. Способ чистовой обработки деталей типаколец подшипников качения инструментов, совершающим колебательное движение, о т л и ч а ю щ и й с я тем, что, с целью повышения ка чества и точности формы обрабатываемых де540723 пг Составитель Н. ЕрмаковаТехред А, Камышннкова Корректор Л. Денискина едактор О. Юркова каз 2933/4 ПодписноеСР в Типография, пр. Сапупо талей, колебательное движение инструменту сообщают вокруг оси обрабатываемой детали в плоскости, перпендикулярной к этой оси. Изд,1911 ИИПИ Государственного по делам изо 113035, Москва, Ж
СмотретьЗаявка
1867087, 05.01.1973
ПЕРВЫЙ ГОСУДАРСТВЕННЫЙ ОРДЕНА ЛЕНИНА И ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ ПОДШИПНИКОВЫЙ ЗАВОД
КУЗНЕЦОВ АНАТОЛИЙ МИХАЙЛОВИЧ, ТАРАТЫНОВ ОЛЕГ ВАСИЛЬЕВИЧ, БОСИНЗОН АРКАДИЙ ЯКОВЛЕВИЧ, БОРИСОВ НИКОЛАЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B24B 1/00
Метки: качения, колец, подшипников, типа, чистовой
Опубликовано: 30.12.1976
Код ссылки
<a href="https://patents.su/2-540723-sposob-chistovojj-obrabotki-detalejj-tipa-kolec-podshipnikov-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ чистовой обработки деталей типа колец подшипников качения</a>
