Способ резания чашечным резцом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 536886
Авторы: Вишнев, Моргунский, Сидоренко
Текст

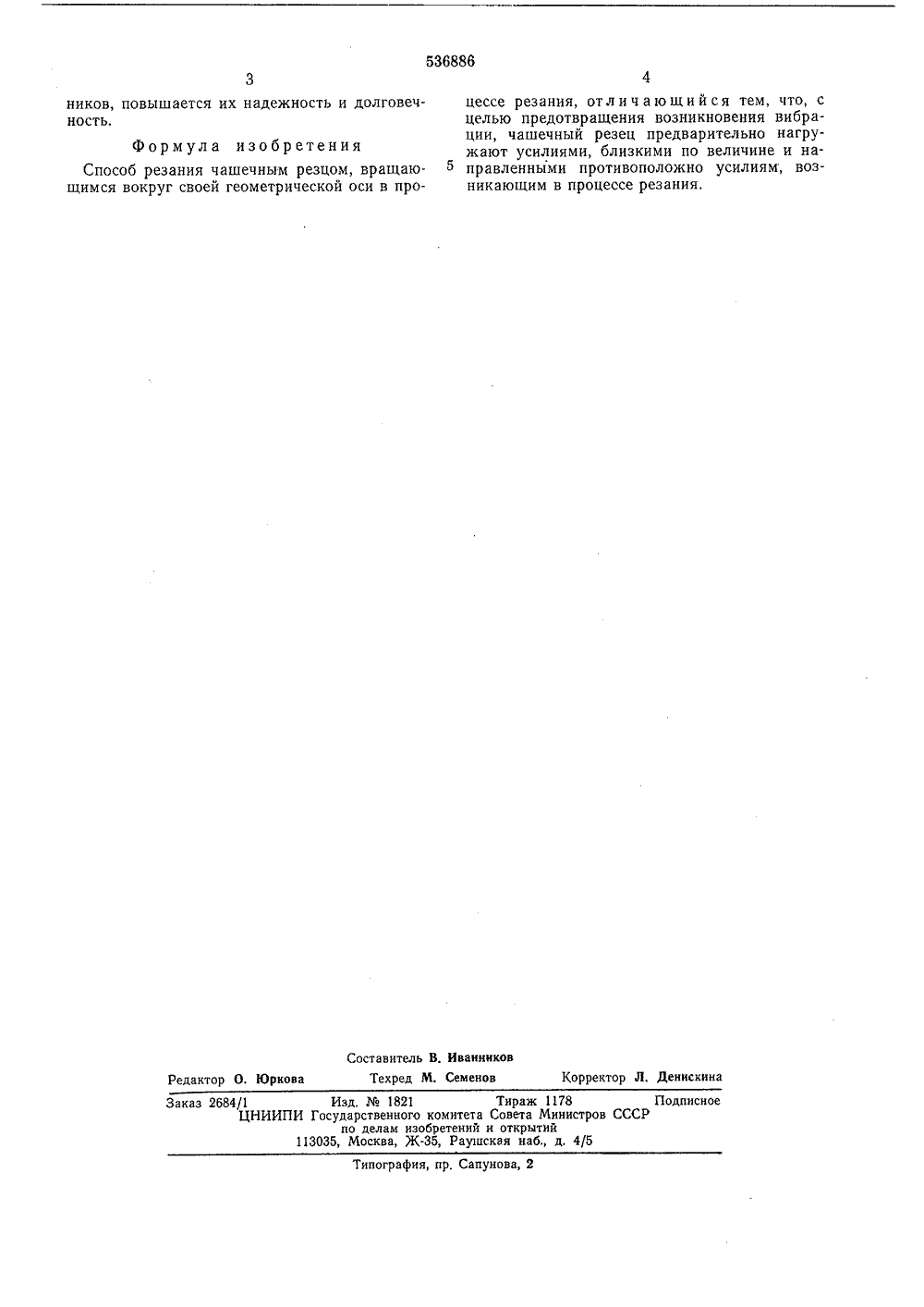

(22) Заявлено 11.02,75 (21) 2104123/08с присоединением заявки51) М. Кл,2 В 23 В 1/00 Государственный к Совета Министров по делам изобре ите(088,8) публиковано 30,11,76. Бюллетеньрытии Дата опубликован писания 23.12.7(54) СПОСОБ ЕЗАНИЯ ЧАШЕЧНЫМ РЕЗЦОМится к механической обзанием вращающимися е резание) и предназнаия на металлообрабатыизк Изобретение относработке металлов ререзцами (ротационночено для использованвающих предприятиях. 5Известен способ резания чашечным резцом, вращающимся вокруг своей геометрической оси в процессе резания.Однако этот способ имеет н ую виброустойчивость процесса обработки по сравне нию с обработкой жестко закрепленным стандартным призматическим резцом, что объясняется наличием во вращающемся резце подшипников, существенно снижающих общую жесткость всего инструмента и наличием за зоров в его подшипниковом узле, которые неизбежно возникают после определенного периода работы резца. Это вызывает в процессе ротационного резания повышенные отжимы режущей части вращающегося резца от 20 обрабатываемой заготовки.В результате под действием различных по величине усилий резания, появляющихся вследствие изменения режима резания и колебаний припуска на обработку для различ ных заготовок, величина отжимов может также изменяться в весьма широком диапазоне. В связи с этим возникают большие трудности.при обеспечении точности размера и формы деталей, обработанных круглым вращающим Моргунский и Н. В. Вишнев ся резцом (КВР). Кроме того, низкая жесткость КВР способствует появлению в системе СПИД вибраций, резко ухудшающих качество обработки и приводящих к выкрашиванию режущей части.Целью изобретения является повышение виброустойчивости процесса резания КВР, а следовательно, расширение его технологических возможностей в отношении съема увеличенных припусков, повышения точности, качества и производительности обработки.Для этого чашечный резец предварительно нагружают усилиями, близкими по величине и противоположно направленными по отношению к усилиям, возникающим в процессе резания,При работе предварительно нагруженным инструментом происходит уменьшение равнодействующей силы, приложенной к вращающейся части резца, податливость которого в обычных условиях весьма значительна. Уменьшение равнодействующей ведет к уменьшению смещения режущего лезвия, что равнозначно увеличению жесткости чашечного вращающе гося резца. При резании таким резцом снижаются отжимы инструмента от обработанной поверхности, .повышается точность, качество, производительность обработки, создаются благоприятные условия для работы подшип536886 Составитель В. Иванников Техред М. Семенов Корректор Л, Денискина Редактор О, Юркова Заказ 2684/1 Изд.1821 Тираж 1178 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская набд, 4/5Типография, пр, Сапунова, 2 ников, повышается их надежность и долговечность,Формула изобретенияСпособ резания чашечным резцом, вращающимся вокруг своей геометрической оси в процессе резания, отличающийся тем, что, с целью предотвращения возникновения вибрации, чашечный резец предварительно нагружают усилиями, близкими по величине и направленными противоположно усилиям, возникающим в процессе резания.
СмотретьЗаявка
2104123, 11.02.1975
ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН БЕЛОРУССКОЙ ССР, ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО С ОПЫТНЫМ ПРОИЗВОДСТВОМ АН БЕЛОРУССКОЙ ССР
СИДОРЕНКО ВАЛЕРИЙ АЛЕКСЕЕВИЧ, МОРГУНСКИЙ ЕВГЕНИЙ ИВАНОВИЧ, ВИШНЕВ НИКОЛАЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B23B 1/00
Метки: резания, резцом, чашечным
Опубликовано: 30.11.1976
