Система управления гидравлической прессовой установкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 536069
Авторы: Бранденбургский, Будыковский, Векслер, Зажурило, Коренфельд, Котляренко, Левертов, Личман, Логинов, Луговской, Менакер, Рябой
Текст

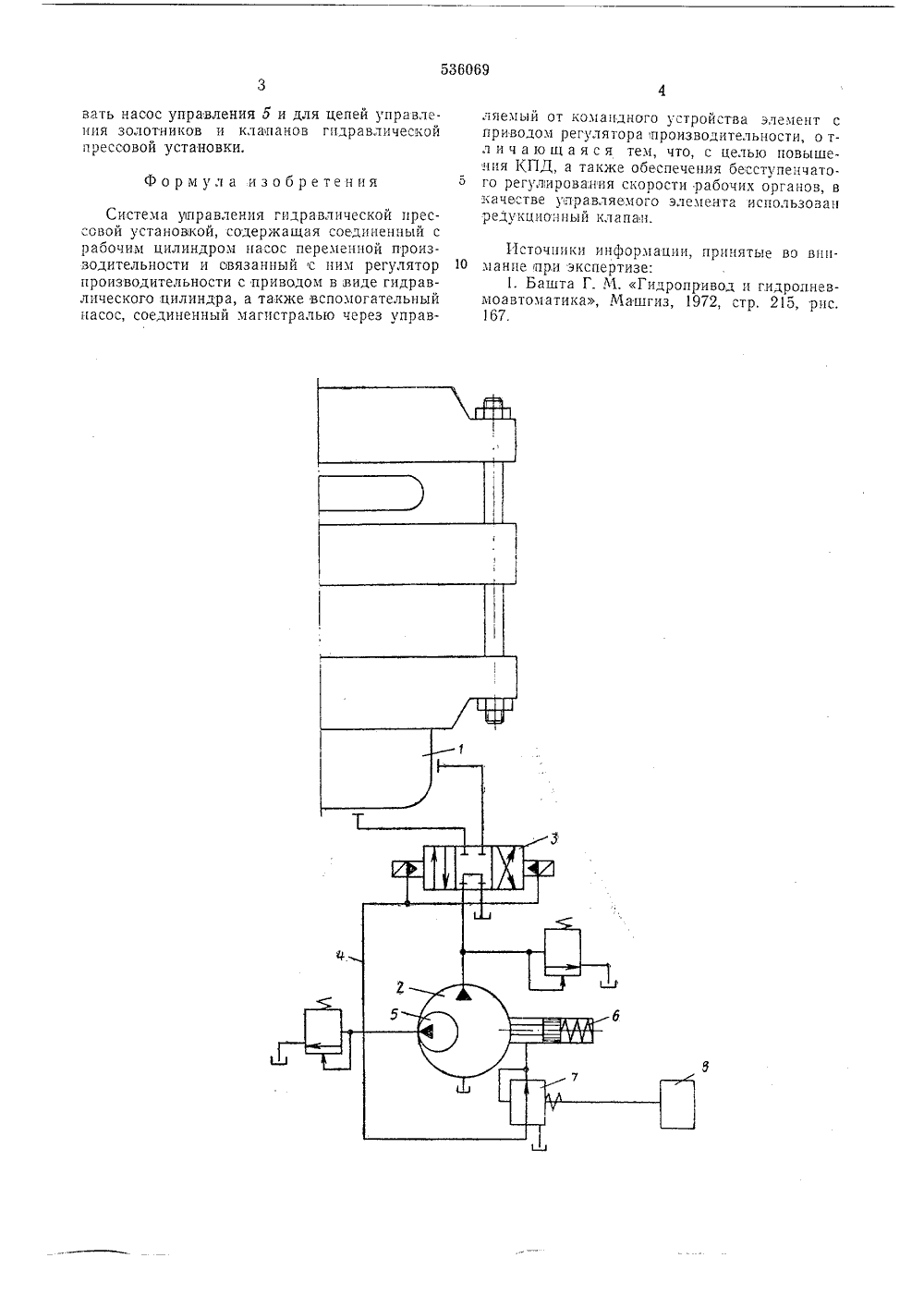

ц 536069 Своа Советсиих Сациалистичесиих Реслублик,Кл. В 30 В 15,20 присоединением заяв Государственный иомитет Совета Министров СССР(088.8) 76. Бюллетень ЛЪ описания 03.01.77 делам чзобрете тирытии 72) Авторы изобретени удыковский, М. Г. Бранденбургский Зажурило, Э, Д. Коренфельд, И. Я М. Левертов, Н. И, Личман, Ю. П Л. Луговской, М. С. Менакер и Н,Одесский завод прессов и автом В А. Б, Векслер,Котляренко,Логинов,Я, Рябойтов Заявител(54) СИСТЕМА УПРАВЛЕНИЯ ГИДРАВЛИЧЕСКОЙ ПРЕССОВОЙ УСТАНОВКО2 истеме этот недостаток что в качестве управля льзован редукционньп" очий цилиндр 1, ко,переменной произектрогидравлический ление распределитеосистемой 4 низкого этой системы пита- Зо ючает рао от насоса через эл 3, Управ ется гидр оса 5. От Система вкл торый питается водительцости распределитель лем осуществля давления от на Изобретение относится кления гидравлическими преками,Известна система управления гидравлической прессовой установкой, содержащая соединенный с рабочим цилиндром насос переменной производительности и связанный с нимрегулятор производительности с приводом ввиде гидравлического цилиндра, а также вспомогательный насос, соединенный магистральючерез управляемый от командного устройства элемент с приводом регулятора производительности насоса 1.Основной недостаток известной системы -низкий КПД и невозможность обеспечить бесступенчатое регулирование скорости рабочихорганов.В предлагаемой сусграцен за счет того,е мого элемента испогоклапан.На чертеже схематически изображена система управления прессом. ется гидроцилиндр б привода регулятора производительности насоса.В линии, связывающей насос управлеция с гидроцилиндром, установлен управляемый редукционный клапан 7, электрогидравлическц связанный с блоком управления 8.Устацовка работает следующим образом.Насос 2 нагнетает рабочую жидкость в цилиндр 1 через распределитель 3, который переключается низким давлением гидросистемы 4 от насоса 5. Рабочий орган установки работает в разных скоростных режимах, Изменение скорости перемещения рабочего органа осуществляется изменением производительности насоса 2. Для этого от блока управления 8 подается команда на перемещение плунжера редукциоццого клапана 7. Редуцированное давление подается под поршень гидроцилиндра б, который, перемещаясь, воздействует на регулятор производительцости насоса 2.Такая конструкция гидравлической прес- совой установки позволяет бесступенчато дистанционно изменять скорость перемещения рабочего органа с помощью низкого давления системы управления по простой схеме с минимальным количеством промежуточных звеньев, что повышает,КПД установки.Кроме того, установка редукционного клапана регулировки производительности насоса дает возможность одновременно использовать насос управления Б и для цепей управления золотников и клапанов гидравлической прессовой установки.Формула изобретенияСистема управления гидравлической прес- совой установкой, содержащая соединенный с рабочим цилиндром насос переменной производительности и связанный с ним регулятор производительности с приводом в виде гидравлического цилиндра, а также вспомогательный насос, соединенный магистралью через управляемый от командного устройства элемент с приводом регулятора производительности, о тл и ч а ю щ а я с я тем, что, с целью повышения КПД, а также обеспечения бесступенчато го регулировалия скорости рабочих органов, вкачестве управляемого элемента использован редукционный клапан.Источники информации, принятые во вни мание при экспертизе:1. Башта Г. М. Гидропривод и гидропневмоавтоматика, Машгиз, 1972, стр. 215, рис, 1 б 7.
СмотретьЗаявка
2095406, 08.01.1975
ОДЕССКИЙ ЗАВОД ПРЕССОВ И АВТОМАТОВ
БУДЫКОВСКИЙ ВИКТОР ВЛАДИМИРОВИЧ, БРАНДЕНБУРГСКИЙ МИХАИЛ ГАЛИЛЕЕВИЧ, ВЕКСЛЕР АЛЕКСАНДР БЕНЦИОНОВИЧ, ЗАЖУРИЛО АНАТОЛИЙ АЛЕКСЕЕВИЧ, КОРЕНФЕЛЬД ЭММАНУИЛ ДАВИДОВИЧ, КОТЛЯРЕНКО ИОСИФ ЯКОВЛЕВИЧ, ЛЕВЕРТОВ ВЛАДИМИР МИРОНОВИЧ, ЛИЧМАН НИКОЛАЙ ИОСИФОВИЧ, ЛОГИНОВ ЮРИЙ ПЕТРОВИЧ, ЛУГОВСКОЙ АНДРЕЙ ЛУКЬЯНОВИЧ, МЕНАКЕР МАРК СЕМЕНОВИЧ, РЯБОЙ НИКОЛАЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: B30B 15/20
Метки: гидравлической, прессовой, установкой
Опубликовано: 25.11.1976
Код ссылки
<a href="https://patents.su/2-536069-sistema-upravleniya-gidravlicheskojj-pressovojj-ustanovkojj.html" target="_blank" rel="follow" title="База патентов СССР">Система управления гидравлической прессовой установкой</a>
