Емкостный сигнализатор уровня жидких и сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 533829
Авторы: Кияшев, Козьменко, Полетаев, Розенфельд
Текст

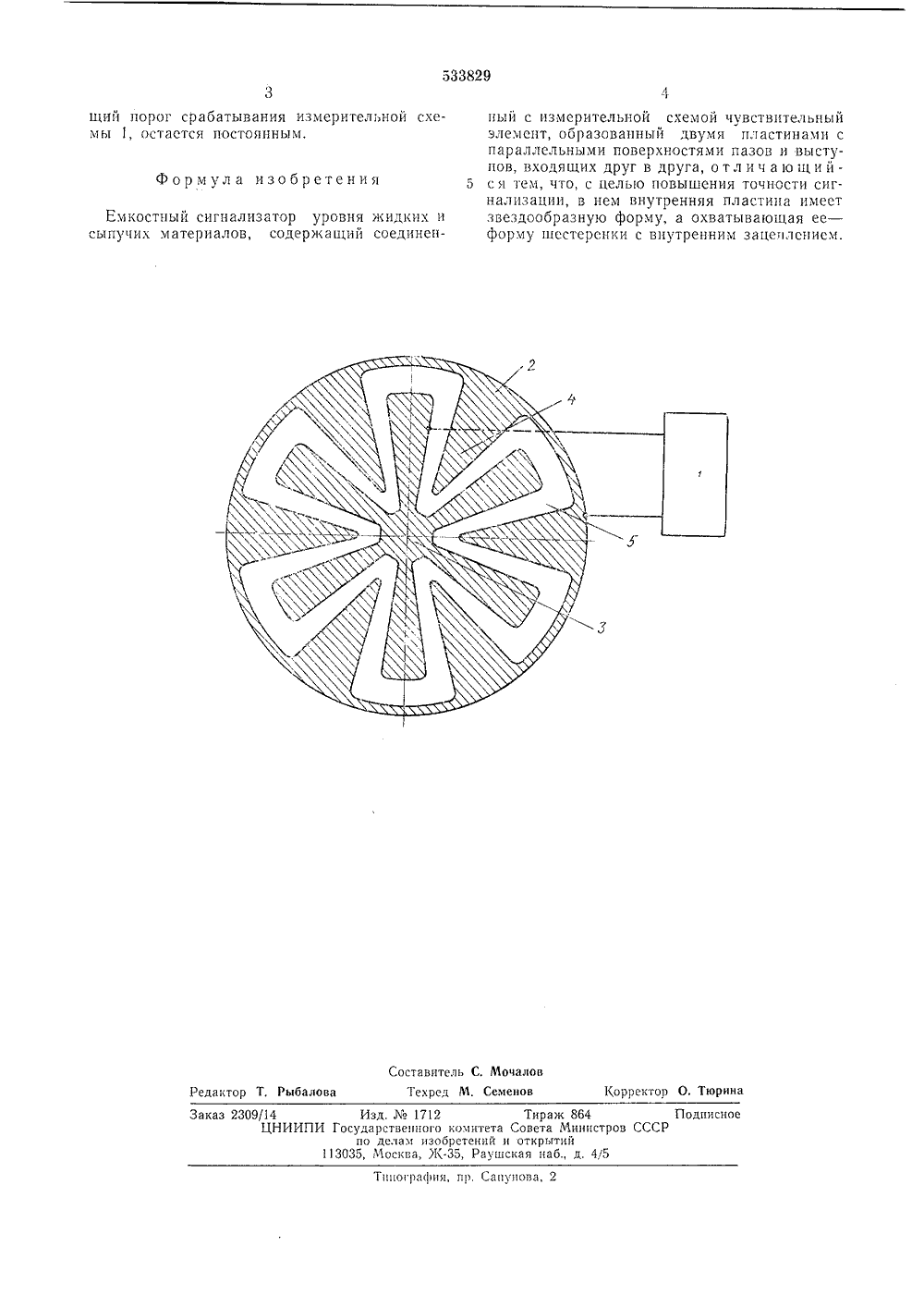

(51) М, Кл,з 6 0 Г 23/2 12838 22) Заявлено 03.05,73 (21) 1 исоединением заявк Государственный комитет Совета Министров СССР по делам изобретенийн открытий 23) Приор Опубликовано 30.10.76. Бю(088,8) ень Мв я 04.11.76 та опубликования описан 2) Авторы изобретени(54) ЕМКОСТНЫЙ СИГНАЛИЗАТОР ОВНЯ ЖИДКИХ И СЫПУЧИХ МАТЕРИАЛО2 подключены кольцеобразная плистина 2 и круглая пластина 3, отделенные от контролируемой среды изоляционной прокладкой.Кольцеобразная пластина 2 имеет радиально 5 расположенные по внутреннему периметру выступы 4 и пазы 5. Она обхватывает круглую пластину 1 с пазами и выступами так, что выступы одной входят в пазы другой.При повышении контролируемой среды до 10 уровня сигнализации электрическая емкостьмежду пластинами 2 и 3 достигает величины порога срабатывания измерительной схемы 1, Изменение ориентации анизотропных материалов в плоскости пластин 2 и 3 сигнализатора 15 практически не ведет к изменению установленного уровня сигнализации, так как при соответствующем выборе числа выступов и пазов и их симметрии относительно центра пластин 2 и 3 происходит лишь перераспределе ние значений емкостей между отдельнымиячейками конденсаторов, образованных смежными выступами пластин, а суммарная емкость остается постоянной.При изменении ориентации контролируемых 2 материалов, наэлектризованных при движенииили находящихся под потенциалом внешнего источника, уровень сигнализации также не изменяется, так как происходит перераспределение заряда между отдельными ячейками кон денсатора, а суммарный их заряд, определяюИзобретение относится к технике контроля различных сред в сосудах.Известны емкостные датчики уровня, содержащие два электрода, между которыми перемещается среда, уровень которой измеряется. Такие емкостные датчики недостаточно чувствительны и точны.Наиболее близким по технической сущности к изобретению является емкостный сигнализатор уровня, содержащий два электрода, имеющих гребенчатую структуру, причем они входят один в другой и размещены на плоском носителе.Этот сигнализатор уровня имеет недостаточную точность сигнализации, так как его емкость зависит от ориентации анизотропных материалов на рабочей плоскости преобразования, а его электрический заряд вполярности напряжения, под которым находится контролируемый материал и его ориентации,Цель изобретения - повышение точности сигнализации уровня.Это достигается тем, что в предлагаемом сигнализаторе внутренняя пластина имеет звездообразную форму, а охватывающая ее - форму шестеренки с внутренним зацеплением.На чертеже показана принципиальная схема предлагаемого сигнализатора уровня.Емкостный сигнализатор уровня содержит измерительную схему 1, на входы которой533829 Формула изобретения Составитель С. Мочалов Текред М, СеменовКорректор О, Тюрина Редактор Т. Рыбалова Заказ 2309/14 Изд. Мо 1712 Тираж 864 Подписное ЦНИИПИ Государствешого комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, К, Раушская наб., д. 45Типография, пр. Сапунова, 2 гний порог срабатывания измерительной схемы , остается постоянным. Емкостный сигнализатор уровня жидких исыпучих материалов, содержагций соединенвый с измерительной схемой чувствительный элемент, образованный двумя пластинами с параллельными поверхностями пазов и выступов, входящих друг в друга, о т л и ч а ю щ и й с я тем, что, с целью повышения точности сигнализации, в нем внутренняя пластина имеет звездообразную форму, а охватывающая ее - форму шестеренки с внутренним зацеплением.
СмотретьЗаявка
1912838, 03.05.1973
ПРЕДПРИЯТИЕ ПЯ А-1392
КОЗЬМЕНКО ИВАН АНАТОЛЬЕВИЧ, КИЯШЕВ АЛЕКСАНДР ИВАНОВИЧ, ПОЛЕТАЕВ БОРИС КОНСТАНТИНОВИЧ, РОЗЕНФЕЛЬД ФЕЛИКС ЗЕЛЬМАНОВИЧ
МПК / Метки
МПК: G01F 23/26
Метки: емкостный, жидких, сигнализатор, сыпучих, уровня
Опубликовано: 30.10.1976
Код ссылки
