Установка для испытания кольцевых образцов на растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

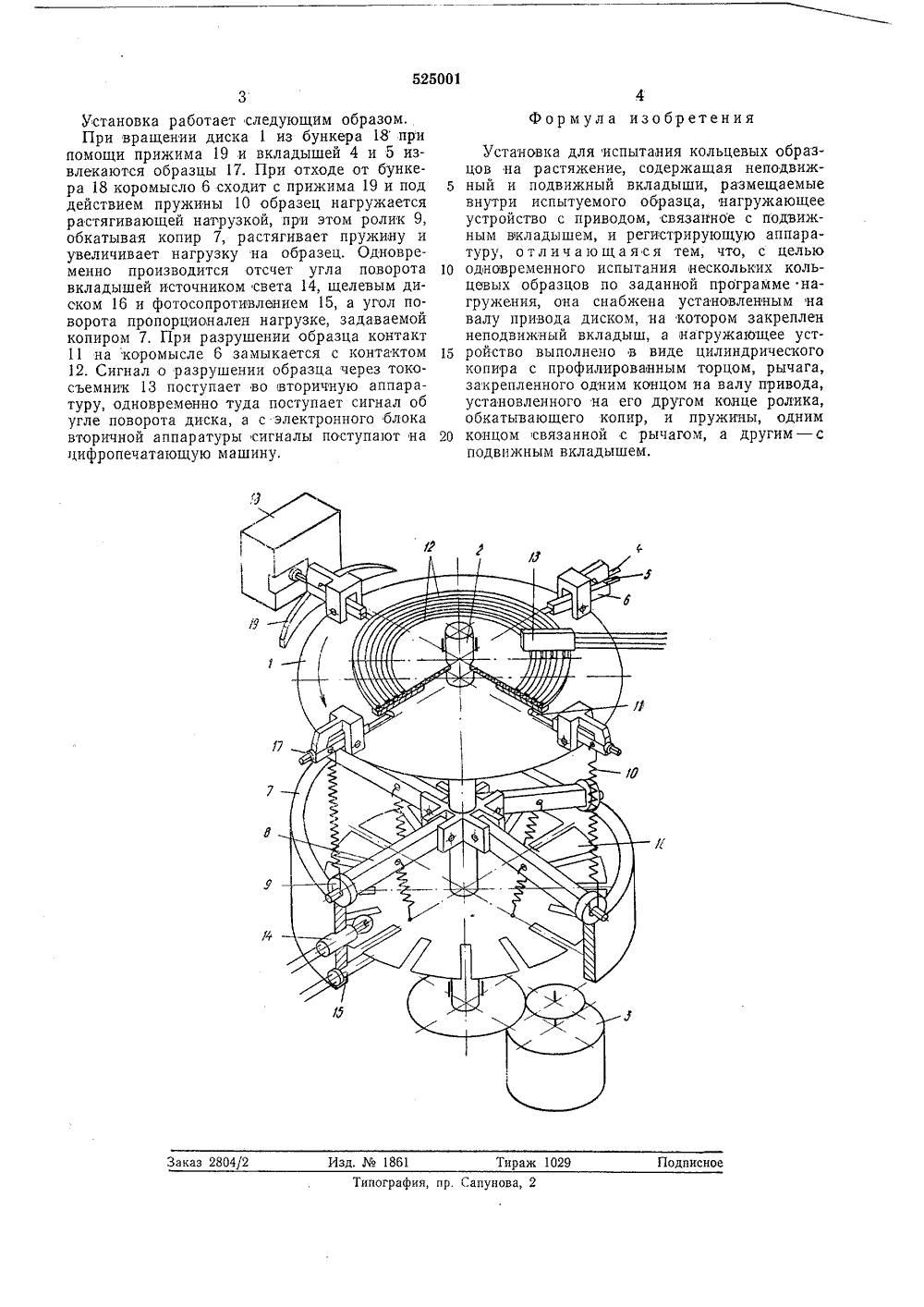

Р 152001 ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советских Социалистических Республик61) Дополнительное к авт. свид.ву22) Заявлено 08,12.74 (21) 2083608/28 л,2 б 01 Я 3/08 заявкис присоединени 23) Приоритет осударстеенныи комитеовета Министров СССР(53) УДК 620.172(088.8) бликовано 15,08.76, Бюллетеньа опубликования описания 20.01.7 делам изобретен и открытий71) Заявител 4) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ КОЛЬЦЕВЫХ ОБРАЗЦОВ НА РАСТЯЖЕНИЕИзобретение относится к испытательнои технике.Известна установка для испытания кольцевых образцов на растяжение, содержащая неподвижный и подвижный вкладыши, размещаемые внутри испытуемого образца, нагружающее устройство, выполненное в виде тяги, крепящейся одним концом к приводу, а другим связанное с подвижным вкладышем, и регистрирующую аппаратуру.Недостаток известной установки в сравнении с предлогкенной заключается в том, что она имеет малую производительность испытаний, вследствие невозможности одновремен,ного испытания нескольких образцов при выборочном статистическом контроле, потому что отсутствует средство осуществления непрерывного процесса испытания образцов на растяжение с одинаковым законом изменения нагрузки.Цель изобретения - одновременное испытание нескольких кольцевых образцов по заданной программе нагружения.Это достигается тем, что предлагаемаяустановка снабжена установленным на валу привода диском, на котором закреплен неподвижный вкладыш, а нагружающее устройство выполнено в виде цилиндрического копира с профилированным торцом, рычага, закрепленного одним концом на валу привода, установленного на его другом конце ролика, обкатывающего копир, и пружины, одним концом связанной с рычагом, а другим - с подвиж ным вкладышем.На чертеже изображена схема предлагаемой установки.На диске 1, установленном на валу 2 привода 3, закреплен неподвижный вкладыш 4, 10 подвижный вкладыш 5 установлен на коромысле 6; нагружающее устройство выполнено в виде цилиндрического копира 7, установленного соосно с диском, рычага 8, закрепленного одним концом на валу 2, и ролика 9, установ ленного на его другом конце и обкатывающегокопир 7, и пружины 10, одним концом связанной с рычагом 8, а другим - с подвижным вкладышем 5; регистрирующая аппаратура состоит из контакта 11 на коромысле 6, кольцевого 20 контакта 12 на диске 1, токосъемника 13, источника света 14, фотосопротивления 15 и диска 16 со щелями, установленного на валу 2,Для увеличения производительности испытания на диске 1 размещены несколько пар 25 вкладышей, например четыре, причем каждая пара вкладышей снабжена собственным рычагом, пружиной и средством регистрации нагрузки, а испытуемые образцы 17 поступают из бункера 18 при помощи прижима 19.525001 аз 2804/2 зд.186 ж 1029 одписно Типография, пр, Сапунова 3Установка работает следующим образом.При вращении диска 1 из бункера 18 при помощи прижима 19 и вкладышей 4 и 5 извлекаются образцы 17. При отходе от бункера 18 коромысло 6 сходит с прижима 19 и под действием пружины 10 образец нагружается растягивающей нагрузкой, при этом ролик 9, обкатывая копир 7, растягивает пружину и увеличивает нагрузку на образец. Одновременно производится отсчет угла поворота вкладышей источником света 14, щелевым диском 16 и фотосопротивлением 15, а угол поворота пропорционален нагрузке, задаваемой копиром 7. При разрушении образца контакт 11 на коромысле 6 замыкается с контактом 12. Сигнал о разрушении образца через токосъемник 13 поступает во вторичную аппаратуру, одновременно туда поступает сигнал об угле поворота диска, а с электронного блока вторичной аппаратуры сигналы поступают на цифропечатающую машину,Формула изобретения Установка для испытания кольцевых образцов на растяжение, содержащая неподвиж 8 ный и подвижный вкладыши, размещаемыевнутри испытуемого образца, нагружающееустройство с приводом, связанное с подвижным вкладышем, и регистрирующую аппаратуру, отличающаяся тем, что, с целью10 одновременного испытания нескольких кольцевых образцов по заданной программе нагружения, она снабжена установленным навалу привода диском, на котором закрепленнеподвижный вкладыш, а нагружающее уст 15 ройство выполнено в виде цилиндрическогокопира с профилированным торцом, рычага,закрепленного одним концом на валу привода,установленного на его другом конце ролика,обкатывающего копир, и пружины, одним20 концом связанной с рычагом, а другим - сподвпжным вкладышем,
СмотретьЗаявка
2083608, 08.12.1974
ПРЕДПРИЯТИЕ ПЯ А-1216
КУММИНГ САМУЭЛЬ ЯКОВЛЕВИЧ, АФОНИН БОРИС ГРИГОРЬЕВИЧ, ИСТОМИК ВАЛЕНТИН АРКАДЬЕВИЧ, ЗВОРОНО ЮРИЙ СТАВРОСОВИЧ, АКБУЛАТОВ РАВИЛЬ ИЗМАИЛОВИЧ, ГОЛОЩАПОВ ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, кольцевых, образцов, растяжение
Опубликовано: 15.08.1976
