Криостат для размещения сверхпроходящего резонатора

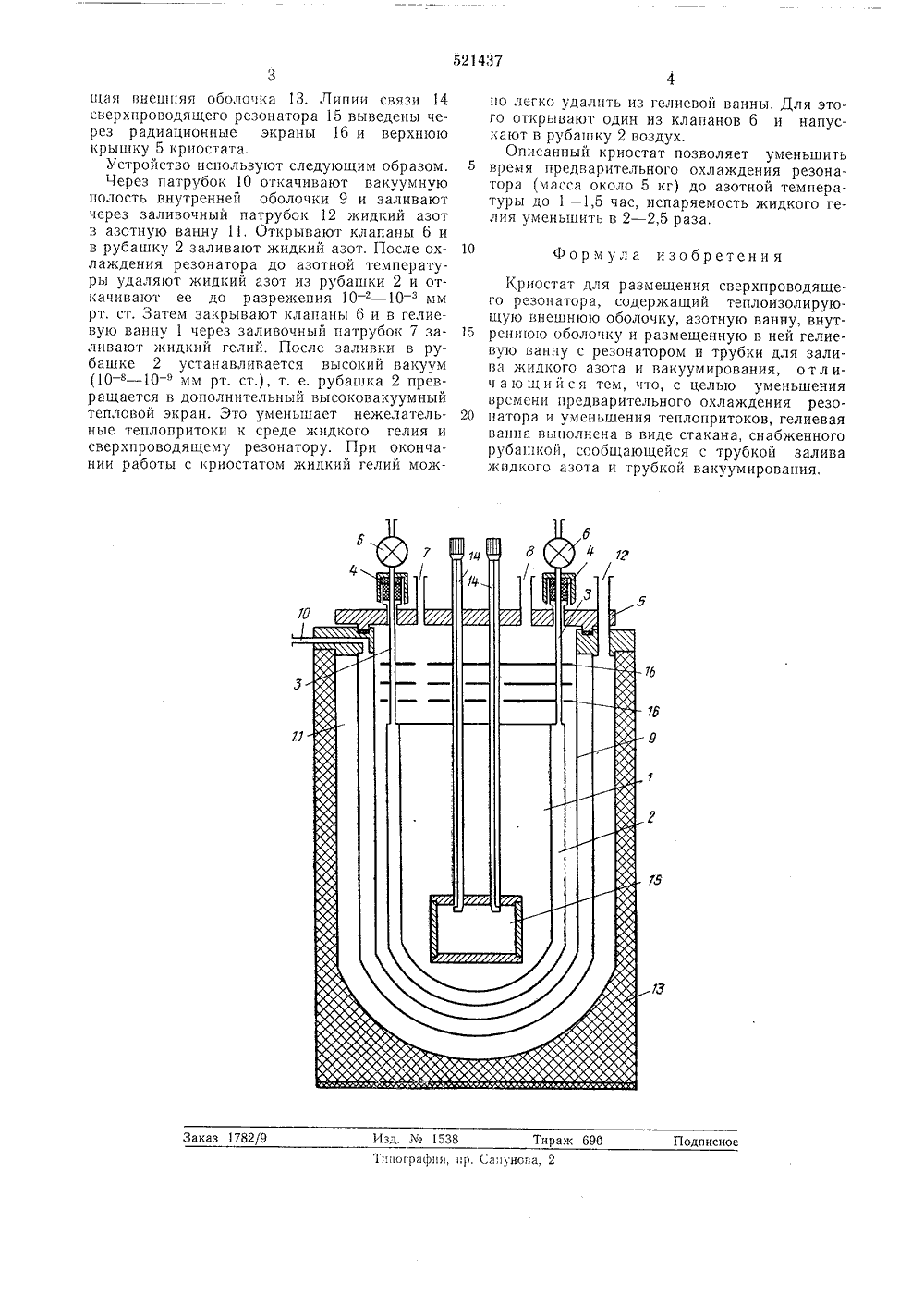

нц 52437 Союз Советских Социалистических Реслуолик(22) Заявлено 30.11,73 (21) 1973771/26 51) М,с присоединением заявкиСовета истров СССР(53) УДК 621.59(088.8) Бюллетень2 публиковано 15.07,7 ата опубликования зоорете и открыт исания 30.07) КРИОСТАТ ДЛЯ РАЗИ.:ЩЕИИЯ СВ 1:РХПРОВОДЧЩЕГОРЕЗОИАТОРА ие, особенно при большойизвестном криостате недалпть жидкий гелий из пока сУдаРственный комитет (23) Приорите Изобретение относится к экспериментальной технике, используемой в исследованиях при глубоком охлаждении и может быть применено в установках для исследования и эксплуатации систем, содержащих сверхпроводящис сверхвысокочастотные резонансные структуры.Известен криостат, содержащий теплоизолирующую внешнюю оболочку, азотную ванну, внутреннюю оболочку, гелиевую ванну с укрепленным в ней сверхпроводящим резонатором, линии связи которого выведены через нижний фланец криостата.С целью устранения влияния на генерируемую частоту изменения температуры при заливке гелиевая ванна присоединена подвесками к верхней части азотной ванны, которая прикреплена стойками к нижнему фланцу криостата, а заливочные патрубки с помощью сильфонов соединены с верхней частью внешней оболочки.В известном криостате отсутствует возможность быстрого предварительного охлаждения резонатора, охлаждение происходит за счет теплопередачи через среду газообразного гелия, наличие вакуумного промежутка между азотной и гелиевой ванной делают этот процесс весьма длительным. Заливка жидкого гелия без предварительного охлаждения резонатора нежелательна из-за больших потерь гелия на охлажденмассе резонатора, Ввозможно быстро угелиевой ванны.5 Цель изобретения - уменьшение временипредварительного охлаждения сверхпроводящего резонатора, обеспечение быстрого удаления жидкого гелия и уменьшение теплопритоков к сверхпроводящему резонатору.10 Для этого гелиевая ванна в предлагаемомкриостате выполнена в виде стакана, снабженного рубашкой, сообщающейся с трубкой залива жидкого азота и трубкой вакуумирования.15 На чертеже зан предлагаемый криостат.Гелиевую ванну 1, стенки которой образуютрубашку 2, с помощью трубок 3, одна из которых служит для залива в рубашку жидкого 20 азота, другая - для вакуумирования рубашки и разъемных вакуумных уплотнений 4, крепят к верхней крышке 5 криостата, Трубки имеют на концах вакуумные клапаны 6.Жидкий гелий заливают через заливочныи 25 патрубок 7, а испаряющийся гелий через патрубок 8 поступает в газогольдерную линию.Гелиевую ванну окружают внутренняя оболочка 9 с вакуумной полостью, которую откачивают через патрубок 10, азотная ванна 11 30 с заливочным патрубком 12 и теплоизолирую521437 Заказ 782/ Изд. Б 1538 Полпксы краж ипографпа, ир. Са:;унсаа,щая внеишяя оболочка 13. Линии связи 14 сверхпроводящего резонатора 15 выведены через радиационные экраны 16 и верхнюю крышку 5 криостата.Устройство используют следующим образом. 5 Через патрубок 10 откачивают вакуумную полость внутренней оболочки 9 и заливают через заливочный патрубок 12 жидкий азот в азотную ванну 11, Открывают клапаны 6 и в рубашку 2 заливают жидкий азот, После ох лаждения резонатора до азотной температуры удаляют жидкий азот из рубашки 2 и откачивают ее до разрежения 10 -- 10 -мм рт. ст, Затем закрывают клапаны 6 и в гелиевую ванну 1 через заливочный патрубок 7 за ливают жидкий гелий. После заливки в рубашке 2 устанавливается высокий вакуум 110 - а - 10- мм рт. ст.), т. е. рубашка 2 превращается в дополнительный высоковакуумный тепловой экран. Это уменьшает нежелатель ные теплопритоки к среде жидкого гелия и сверхпроводящему резонатору. При окончании работы с криостатом жидкий гелий можпо легко удалить из гелисвой ванны. Для этого открывают один из клапанов 6 и напускают в рубашку 2 воздух,Описанный криостат позволяет уменьшить время предварительного охлаждения резонатора масса около 5 кг) до азотной температуры до 1 - 1,5 час, испаряемость жидкого гелия уменьшить в 2 - 2,5 раза. Формула изобретен и я 1(риостат для размещения сверхпроводящего резонатора, содержащий теплоизолирующую внешнюю оболочку, азотную ванну, внутреннюю оболочку и размещенную в ней гелиевую ванну с резонатором и трубки для залива жидкого азота и вакуумирования, отлич а ю щ и й с я тем, что, с целью уменьшения времени предварительного охлаждения резонатора и уменьшения теплопритоков, гелиевая ванна выполнена в виде стакана, снабженного рубашкой, сообцающейся с трубкой залива жидкого азота и трубкой вакуумирования,
