Генератор пачек импульсов

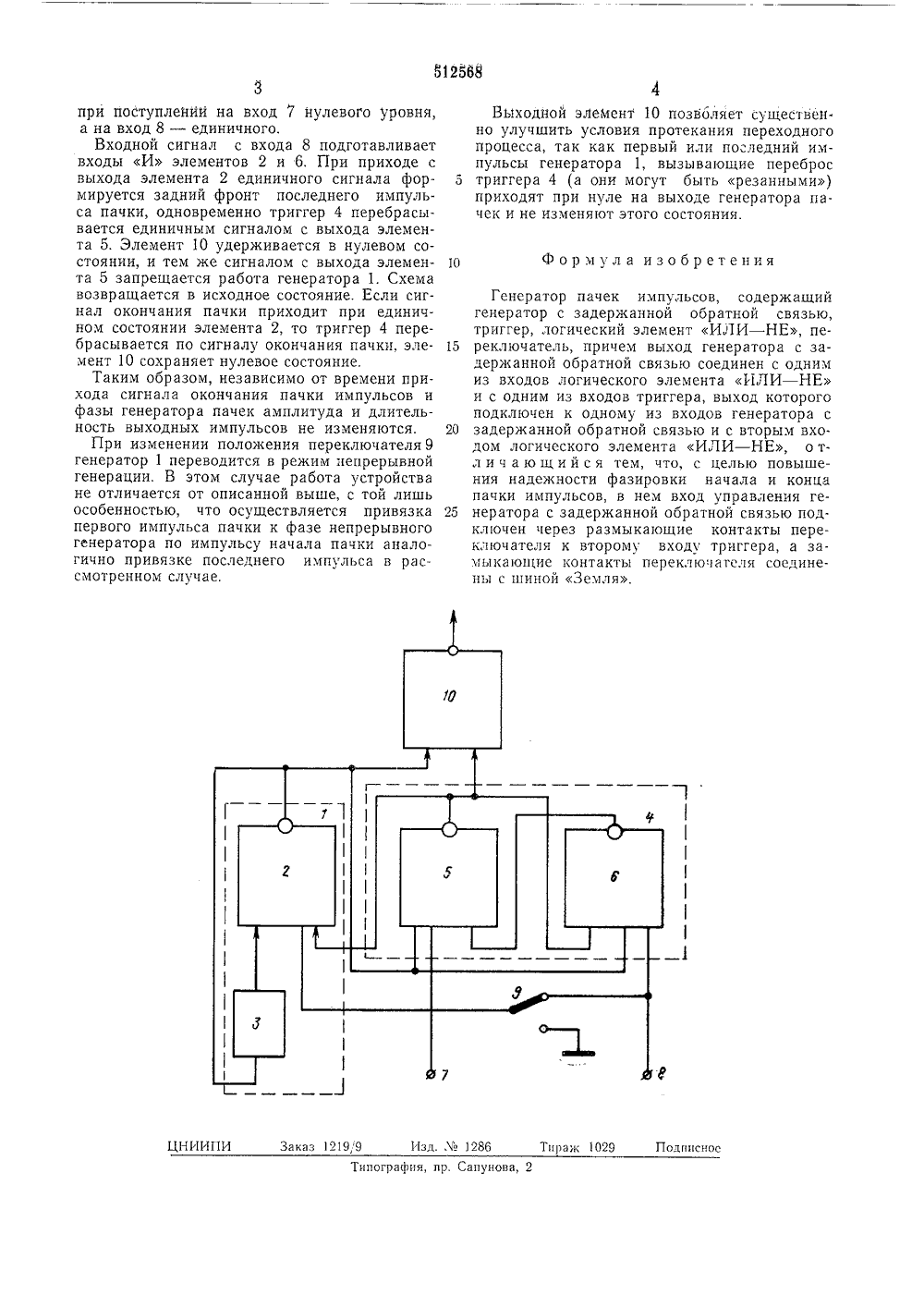

(111 512568 Са 1 оэ Советских Социалистических Республик(23) ПриоритетОпубликовано 30.04.76, БюллетДата опубликования описания Государственный комитет Совете Министров ИЖР пе делам изобретенийи открытий 3) УДК 621.373.. А. Широгоров, В, К, Кудряшов и В. С. Голиченков Специальное конструкторское бюро биологического приборостроенияАН СССР(54) ГЕНЕРАТОР ПАЧЕК ИМПУЛЬС И - ИЛИ - НЕ с линией пи обратной связи, тригге и 6 И - ИЛИ - НЕ с вх ключатель 9 и логический НЕ.Генератор пачек импуль ющим образом. мпульсной техни задержки 3 в це на элементах 5 одами 7 и 8, перелемент 10 ИЛИ -Изобретение относитсяе. работает следу 25 адержанной обна элементе 2 3 Известен генератор пачек импульсов, содержащий генератор с задержанной обратной связью, триггер, логический элемент ИЛИ - 5 НЕ, переключатель, причем выход генератора с задержанной обратной связью соединен с одним из входов логического элемента ИЛИ - НЕ и с одним из входов триггера, выход которого подключен к одному из вхо дов генератора с задержанной обратной связью и с вторым входом логического элемента ИЛИ - НЕ.Однако известное устройство не обладает достаточной надежностью. 15Цель изобретения - повышение надежности фазировки начала и конца пачки импульсов.Это достигается тем, что в предлагаемом генераторе пачек импульсов вход управления ге нератора с задержанной обратнои связью подключен через размыкающие контакты переключателя к второму входу триггера, а замыкающие контакты переключателя соединены с шиной Земля.На чертеже представлена электрическая функциональная схема генератора пачек импульсов.Он содержит генератор 1 с зратной связью, построенный Переключение синхронизированного и не- синхронизированного режимов осуществляется переключателем 9 (на схеме переключатель 9 показан для синхронизированного режима). В исходном состоянии на вход 7 подается нулевой уровень, а на вход 8 - единичный. На выходе элементов 2, 6 и 10 устанавливаются нулевые сигналы, на выходе элемента 5 единичный.При подаче на вход 7 единичного уровня, а на вход 8 - нулевого через элемент 2 и линию задержки 3 замыкается задержанная обратная связь, и начинает работать генератор 1. Его первым импульсом триггер 4 перебрасывается: на выходах элементов 5 и 6 устанавливается соответственно О и 1, а на выходе элемента 10 сохраняется нулевое состояние, поддерживаемое тем же импульсом генератора 1. Формирование первого импульса выходной пачки импульсов начинается по концу первого импульса генератора 1.Окончание пачки импульсов формируетсяИзд. Л"а 128 каз 1219,9 1 ага 1029 ИИПИ одписн Типография, пр. Сапунова,при поступлении на вход 7 нулевого уровня, а на вход 8 - единичного.Входной сигнал с входа 8 подготавливает входы И элементов 2 и 6. При приходе с выхода элемента 2 единичного сигнала формируется задний фронт последнего импульса пачки, одновременно триггер 4 перебрасывается единичным сигналом с выхода элемента 5. Элемент 10 удерживается в нулевом состоянии, и тем же сигналом с выхода элемента 5 запрещается работа генератора 1. Схема возвращается в исходное состояние. Если сигнал окончания пачки приходит при единичном состоянии элемента 2, то триггер 4 перебрасывается по сигналу окончания пачки, элемент 10 сохраняет нулевое состояние.Таким образом, независимо от времени прихода сигнала окончания пачки импульсов и фазы генератора пачек амплитуда и длительность выходных импульсов не изменяются.При изменении положения переключателя 9 генератор 1 переводится в режим непрерывной генерации, В этом случае работа устройства не отличается от описанной выше, с той лишь особенностью, что осуществляется привязка первого импульса пачки к фазе непрерывного генератора по импульсу начала пачки аналогично привязке последнего импульса в рассмотренном случае. Вь 1 ходной элемент 10 позволяет существенно улучшить условия протекания переходного процесса, так как первый или последний импульсы генератора 1, вызывающие переброс 5 триггера 4 (а они могут быть резанными)приходят при нуле на выходе генератора пачек и не изменяют этого состояния. 10 формула изобретения Генератор пачек импульсов, содержащийгенератор с задержанной обратной связью, триггер, логический элемент ИЛИ - НЕ, пе реключатель, причем выход генератора с задержанной обратной связью соединен с одним из входов логического элемента ИЛИ - НЕ и с одним из входов триггера, выход которого подключен к одному из входов генератора с 20 задержанной обратной связью и с вторым вхо.дом логического элемента ИЛИ - НЕ, о т.л и ч а ю щ и й с я тем, что, с целью повышения надежности фазировки начала и конца пачки импульсов, в нем вход управления ге нератора с задержанной обратной связью подключен через размыкающие контакты переключателя к второму входу триггера, а замыкающие контакты переключагсля соединены с шиной Земля.
