Генератор импульсов

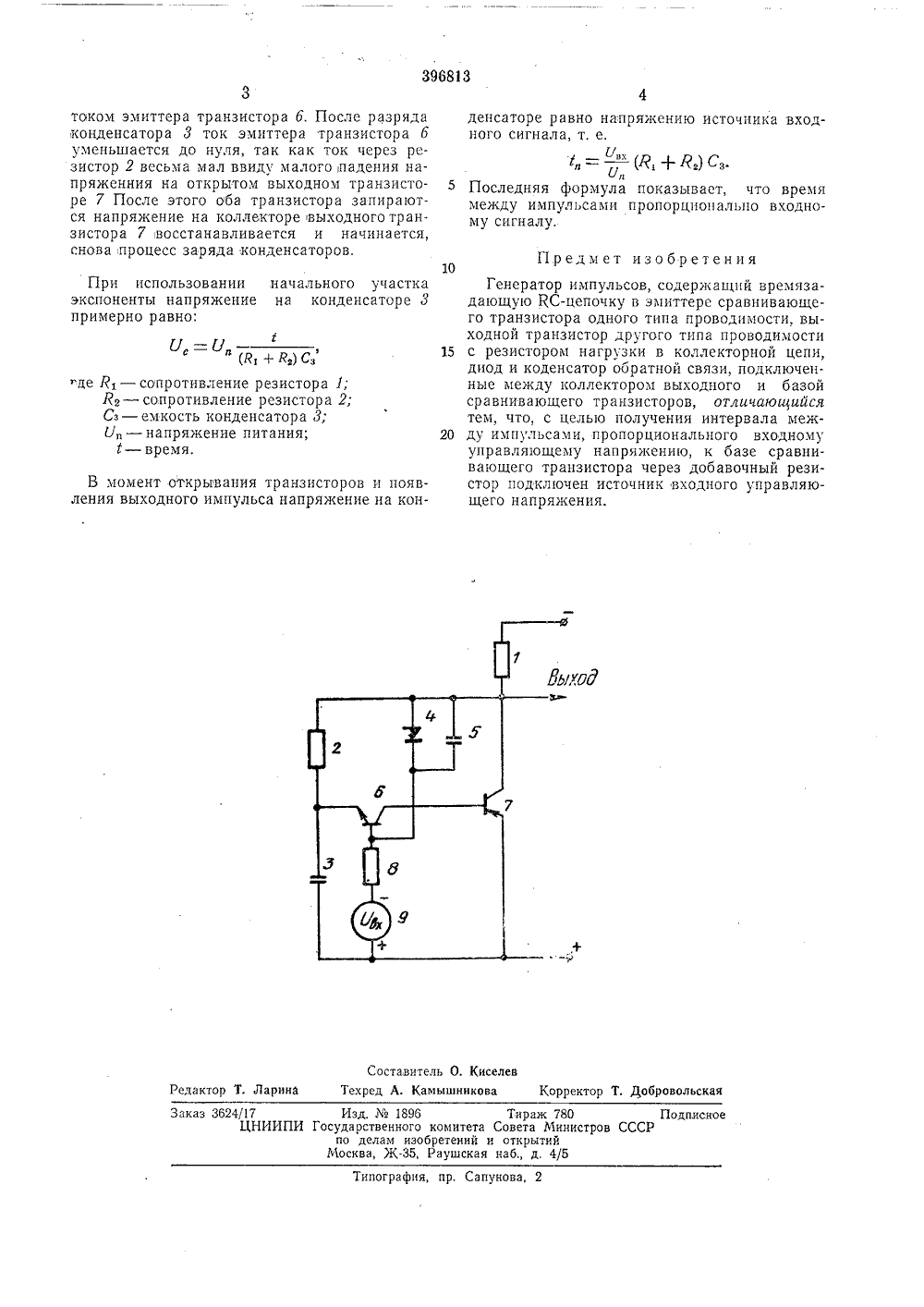

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельства М -1. Кл. Н 031 3,02 явлено 26.П 1,1971 ( 16861592 осударственный комнтеСовета Министров СССРпо делам изобретенийи открытий ио итет Опубликовано 29.Л 11.1973. Бюллетень М 36Дата опубликования описания 17.1.1971 К 621.373.52(08 А, А. Дроби изобретения явитель ГЕНЕРАТОР ИМПУЛЬСОВ 15 присоединением заявки М Изобретение относится к устройствам импульсной техники и может быть использовано в автоматике, телемеханике и вычислительной технике в,качестве время им 1 пульсного модулятора.Известны генераторы импульсов, предназначенные для генерации коротких прямоугольных импульсов, время между которыми определяется параметрами КС-цепочки в эмпттере сравнивающего транзистора и потенциалом его базы, определяемым параметрами делителя напряжения. Однако известные генераторы имеют фиксированное время между импульсами, и при малом сопротивлении резисторов з эмиттерной и базовой цепях сравнивающего транзистора возможен срыв автоколсбанпй вследствие большого насыщения транзисторов.В предложенном генераторе с целью регулирования периода колебаний пропорционально входному напряжению и повышению устойчивости автоколебаний на базу сравнивающего транзистора через добавочный резистор подключен источник входного сигнала, а резистор КС-цепочки включается между эмпттерэм сравнивающего и коллектором выходного транзисторов.На чертеже .приведема генератора импульлекторный резистор 1резистор КС-цепочки на принципиальная скосов. Она содержит колвыходного транзистора г, конденсатор 8 КС-цспочки, диод обратной связи 4, конденсатор обратной связи 5, сравнивающий транзистор одного тппя проводимости 6, выходной транзистор другого тина проводимости 7, добавочный резистор 8, входной сигнал постоянного напряжения 9.Постоянная времени цепочки, образованной конденсатором обратной овязи 5 и добавочным резистором 8, выбирается значительно меньше постоянной впемени цепочки, образованной резистором КС-цепочки 2 и конденсатором КС-цепочкп 8. Тогда прп включении питания конденсатор 5 быстро заряжается через резистор 8 и источник входного сигнала 9 до напряжения, равного разности напряжения коллектора запертого выходного транзистора 7 и напряжения источника сигнала. После этого потенциал базы сравнивающего транзистора 6 будет равен напряжению входного сигнала 9. Конденсатор 8 сравнительно медленно заряжается через резистор 2 от коллекторного напряжения запертого выходного транзистора. Когда напряжение ня конденсаторе 8 достигает напряжения входного сигнала 9, сравнивающий трянзпстор 6 начинает открываться, открывая при этом транзистор 7.Вследствие положительной обратной связи через конденсатор 5, а затем и диод 4 транзисторы быстро открываются и переходят в насыщение, при этом конденсатор 8 разряжается396813 10 Составитель О. КиселевТекред А. Камышникова Ларин ректор Т. Добровольска акт 17ЦНИИПИ Тираж 780омитета Совета Министроетений и открытийаушская наб д. 4/5 Изд.1896ударственного кпо делам изобр1 осква, Ж, Р аз ПодписноССР Типография, и р. С ова, 2 таком эмиттера транзистора б. После разряда конденсатора 3 ток эмиттера транзистора б уменьшается до нуля, так как ток через резистор 2 весьма мал ввиду малого падения напряженния на открытом выходном транзисторе 7 После этого оба транзистора запираются напряжение на коллекторе выходного транзистора 7 восстанавливается и начинается, снова процесс заряда конденсаторов. При использовании начального участкаэкспоненты напряжение на конденсаторе 3примерно равно:с - л(Я + 1 а) Сз це Р - сопротивление резистора 1;Лз - сопротивление резистора 2;Сз - емкость конденсатора 3;У - напряжение питания;1 - время. В момент открывания транзисторов и появления выходного импульса напряжение на конденсаторе равно напряжению источника входного сигнала, т. е,, - " р, +р,с,.Последняя формула показывает, что время между импульсами пропорционально входному сигналу. Предмет изобретения Генератор импульсов, содержащий времязадающую КС-цепочку в эмиттере сравнивающего транзистора одного типа проводимости, выходной транзистор другого типа проводимости 15 с резистором нагрузки в коллекторной цепи,диод и коденсатор обратной связи, подключенные между коллектором выходного и базой сравнивающего транзисторов, отличающийся тем, что, с целью получения интервала меж ду импульсами, пропорционального входномууправляющему напряжению, к базе сравнивающего транзистора через добавочный резистор подключен источник входного управляющего напряжения.
