Регулятор уровня сыпучих материалов

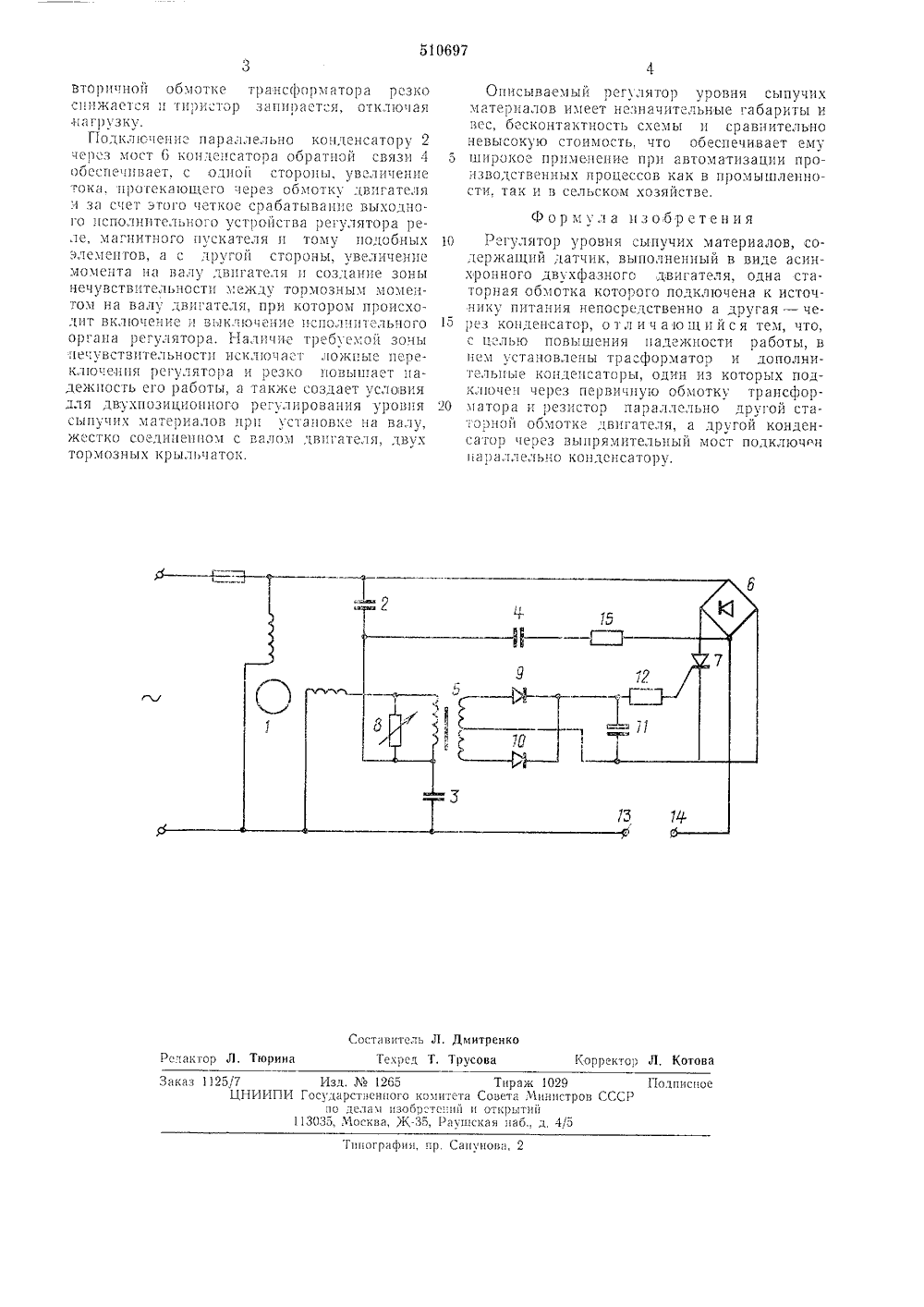

САН й и 510697 О ПИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ полнительное к авт. свид-ву(22) Заявлено 06.06.73 (21) 1930041/24 присоединением заявки света Мнннстрзв ГГ"Р Опубликовано 15,04 Дата опубликоваци(72) Авт изобретени Дмитренко 71) Заявител 4) РЕГУЛЯТОР УРОВНЯ СЫПУЧИХ МАТЕРИАЛ 2 Государственный кокнтет (23) Приоритет Изобретение от дназначено длявания уровней рлов в емкостях.Известен регулятор уровня сыпучих материалов, содержащий датчик, выполненный в виде асинхронного двухфазного двигателя, одна статорная обмотка которого подключена к источнику питания непосредственно, а другая - через конденсатор.Описываемый регулятор отличается тем, что в нем установлены трансформатор и дополнительные конденсаторы, олин цз которых через первичную обмотку трансформатора и резистор подключен параллельно другой статорной обмотке двигателя, а другой конденсатор через выпрямительный мост подключен параллельно конденсатору, что позволяет повысить надежность его работы.На чертеже приведена схема описываемого регулятора,Она состоит из двухфазного редукторного двигателя 1 переменного тока, на выходном валу которого установлена тормозная крыльчатка, конденсаторов 2 - 4, трансформатора 5. выпрямительного моста 6, коммутирующего прибора, например тиристора 7, переменного резистора 8 ц выпрямителя, образованно;о диодами 9 и 10 и конденсатором фильтра 11, а также имеет ограничительный резистор 12, клеммы 13 и 14 и резистор 15. носится к автоматике и предвухпозиционного регулироазличиых сыпучих матерна Подключенный параллельно статорной обмотке электродвигателя конденсатор 3 образует с ней резонансный контур. Когда ротор двигателя неподвижен, через эту статорную обмотку двигателя, конденсатор 3 ц включенную в резонансную цепь первичную обмотку трансформатора 5 протекает незначительный ток. Когда тормозной момент снижается ц ротор двигателя проходит во вращение, ток, протекающий по резоцацсному контуру, резко возрастает.Ко вторичной обмотке трансформатора 5 через выпрямитель (элементы 9, 10 и 11) и огранцчительньш резистор 12 подключен управляющий электрод тцрцстора 7. Когда уровень сыпучего материала нижекрыльчаткц регулятора и ротор двцгателя вращается, напряжение на вторичной обмото ке трансформатора 5 достаточно для отпирания тцрцстора 7, который, открываясь, шунтцрует диагональ моста 6. При этом через исполнительный орган регулятора (например, магнитный пускатель), подключаемый к клем мам 13 и 14, протекает переменньш ток, и онвключается. Олновременно через выпрями- тельный мост 6 прллельно конденсатору 2 подсоединяется через резистор 15 конденсатор 4. Когда уровень сыпучего материала достц гает крыльчатки регулятора, ротор электродвигателя 1 затормаживается, напряжение цао 0697 митренусова оставител ректор Л, Котов Рспакто юрина хрен Т. Тираж 1029Совета Мигистров СССи открытийс к а н и а б.д 4,5 аказ 1125(7Ц 1-1 ИИП Изд.1265 Государственого комитет по делам изобр:гений 13035, Москва, К, Раушдписю ипографин, пр, Сапунова,вторцчцой обмотке трансформатора резко снижается и ирпстор запирает я, отклОчая н 1 гр узку,ПодклО ецпс параллельно конденсатору 2 черз мост 6 конденсатора обратной связи 4 обеспечивает, с одной стороны, увеличение тока, протекающего через обмотку двигателя и за счет этого четкое срабатывацпе выходного цсполнитсльного устройства регулятора реле, магнитного пускателя и тому подобных элементов, а с другой стороны, увеличение момента цд валу двигателя и создание зоны нечувствителшОсти между тормозным о:5 ситом на Валу двпгател 51, п 1 эи котором происхо- ДИТ ВКЛЮЧЕНИС П ВЫК,ЮЧСЦИЕ ЦСПОЛЦПТЕЛЬНОГО органа регулятора. 1.1 алпчис требуемой зоны 1 ечвствите;ьностп исклОчдст зОжпые переключения регулятора и рсзко повышает цаде 5 кпость его 1 заботы, а такуке создае ус;1 овия для двухпозицп 01 ного регулирования урОВця сыпучих материалов прп установке ца валу, жестко соедгПенно с вало ЛВпгатсля, двух тормозных крыльчаток. Описываемый регулятор уровня сыпучихматериалов имеет незначительные габариты и вес, бескоцтактцость семневысокую стоимость, что обеспечивает ему 5 широкое применение при автоматизации про:зводсгвснных процессов как в промышленности. так и в сельском хозяйстве. Фар мул а из обр етен и я10 Регулятор уровня сыпучих материалов, содержащий датчик, выполненный в виде асинхронного двухфазного двигателя, одна статорная обмотка которого подключена к источнику питания непосредственно а другая - че 15 рез конденсатор, отл и чаю щи йся тем, что,с целью повышения надежности работы, вцем установлены трасформатор и дополнительные конденсаторы, один из которых подкпочец через первичную обмотку трансфор 20 мдтора и резистор параллельно другой статорной обмотке двигателя, а другой конденсатор через выпрямительный мост подключгцпараллельно конденсатору,
