Генератор импульсов

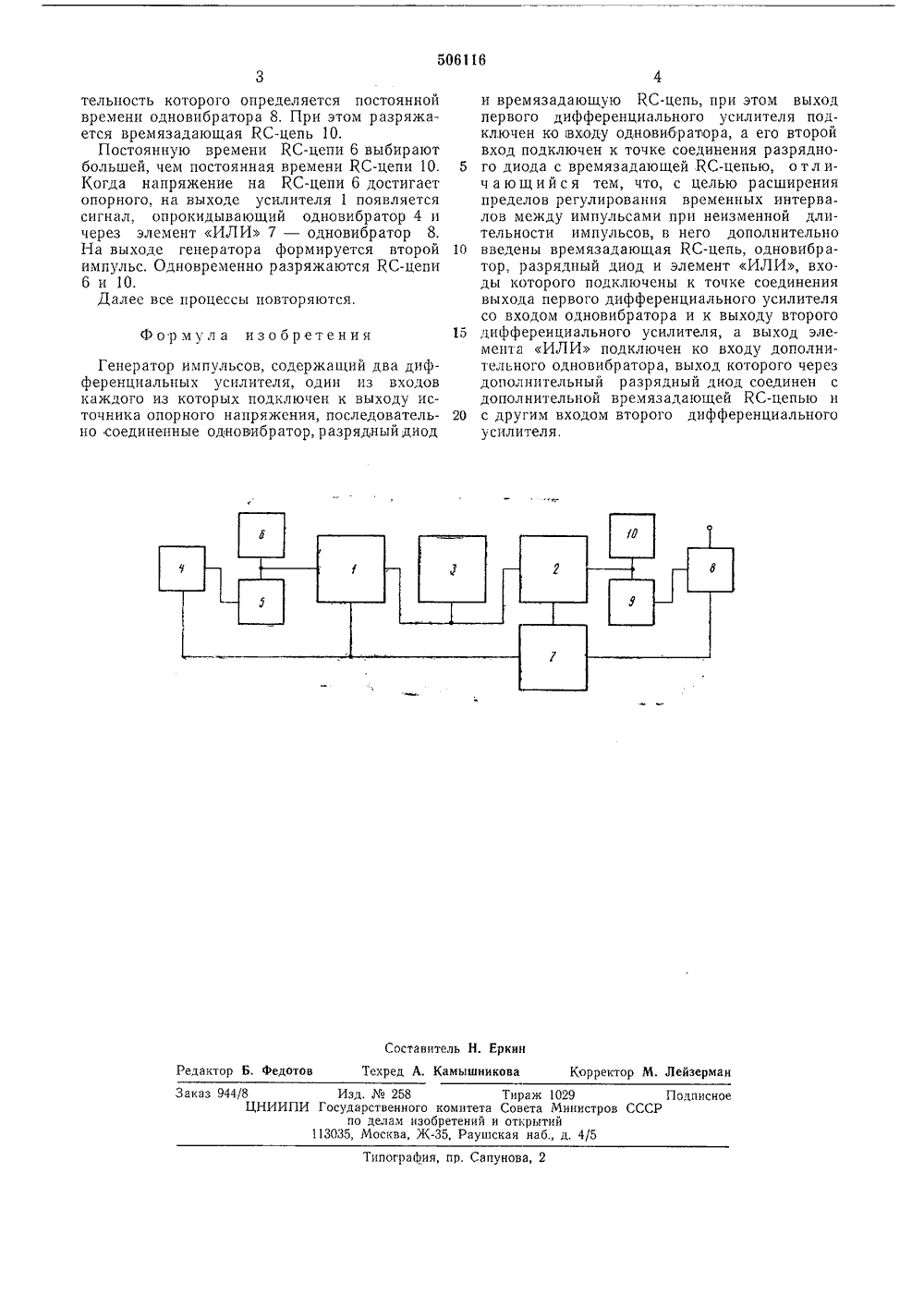

(и) 506 И 6 О ПИ-:"А.:НИ Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено прис инением овета Министров СССР УДК 621,373.5(088,8) 05,03.76. убликоваг оллетень9 по делам изобретений и открытий, Гаврилов, А. В, Пересыпкин и Э, П. Шаповало 71) Заявите ЕНЕРАТОР ИМПУЛЪСОВ Изобретение относится к радиотехнике, может быть использовано в устройствах автоматики и телемеханики,Известен генератор импульсов, содержащийдва дифференциальных усилителя, один извходов каждого из которых подключен к выходу источника опорного напряжения, последовательно соединенные одновибратор, разрядный диод и времязадающую КС-цепь, Приэтом выход первого дифференциального усилителя подключен ко входу одновибратора, аего второй вход подключен к точке соединения разрядного диода с времязадающейКС-цепью.Цель изобретения - расширение пределоврегулирования временных интервалов междуимпульсами при неизменной длительности импульсов,В предлагаемый генератор дополнительновведены времязадающая КС-цепь, одновибратор, разрядный диод и элемент ИЛИ, входыкоторого подключены к точке соединения выхода первого дифференциального усилителя совходом одновибратора и к выходу второгодифференциального усилителя, а выход элемента ИЛИ подключен ко входу дополнительного одновибратора, выход которого через дополнительный разрядный диод соединенс дополнительной времязадающей КС-цепью и Государственный комитет (23) Приорит с другим входом второго дифференциальногоусилителя,На чертеже приведена структурная схемагенер атор а.5 Генератор импульсов содержит дифференциальные усилители 1, 2, одни входы которыхподключены к выходу источника опорного напряжения 3, последовательно соединенные одновибратор 4, разрядный диод 5 и времязадаО ющую КС-цепь б. Выход усилителя 1 подключен ко входу одновибратора 4, а его второйвход подключен к точке соединения разрядного диода 5 с времязадающей КС-цепью 6.Выходы элемента ИЛИ 7 подключены к5 точке соединения выхода усилителя 1 со входом одновибратора 4 и к выходу дифференциального усилителя 2. Выход элемента ИЛИ7 связан со входом одновибратора 8, выходкоторого через разрядный диод 9 соединен с20 времязадающей КС-цепью 10 и другим входомдифференциального усилителя 2,Работает генератор импульсов следующимобразом.Когда напряжение на времязадающей КС 25 цепи 10 достигает напряжения источника опорного напряжения 3, на выходе усилителя 2 появляется сигнал, который через элементИЛИ 7 опрокидывает одновибратор 8. Навыходе генератора появляется импульс, дли506116 Формула изобретения Составитель Н. ЕркинТекред А. Камышникова Редактор Б. Федотов Корректор М. Лейзерман Заказ 944/8 Изд Мо 258 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 тельность которого определяется постоянной времени одновибратора 8. При этом разряжается времязадающая КС-цепь 10.Постоянную времени КС-цепи 6 выбирают большей, чем постоянная времени КС-цепи 10. Когда напряжение на КС-цепи б достигает опорного, на выходе усилителя 1 появляется сигнал, опрокидывающий одновибратор 4 и через элемент ИЛИ 7 - одновибратор 8. На выходе генератора формируется второй импульс. Одновременно разряжаются КС-цепи би 10.Далее все процессы повторяются. Генератор импульсов, содержащий два дифференциальных усилителя, один из входов каждого из которых подключен к выходу источника опорного напряжения, последовательно соединенные одновибратор,разрядныйдиод и времязадающую КС-цепь, при этом выход первого дифференциального усилителя подключен ко входу одновибратора, а его второй вход подключен к точке соединения разрядно го диода с времязадающей КС-цепью, о т л ич а ю щ и й с я тем, что, с целью расширения пределов регулирования временных интервалов между импульсами при неизменной длительности импульсов, в него дополнительно 10 введены времязадающая КС-цепь, одновибратор, разрядный диод и элемент ИЛИ, входы которого подключены к точке соединения выхода первого дифференциального усилителя со входом одновибратора и к выходу второго 15 дифференциального усилителя, а выход элемента ИЛИ подключен ко входу дополнительного одновибратора, выход которого через дополнительный разрядный диод соединен с дополнительной времязадающей КС-цепью и 20 с другим входом второго дифференциальногоусилителя.
