Сигнализатор горения

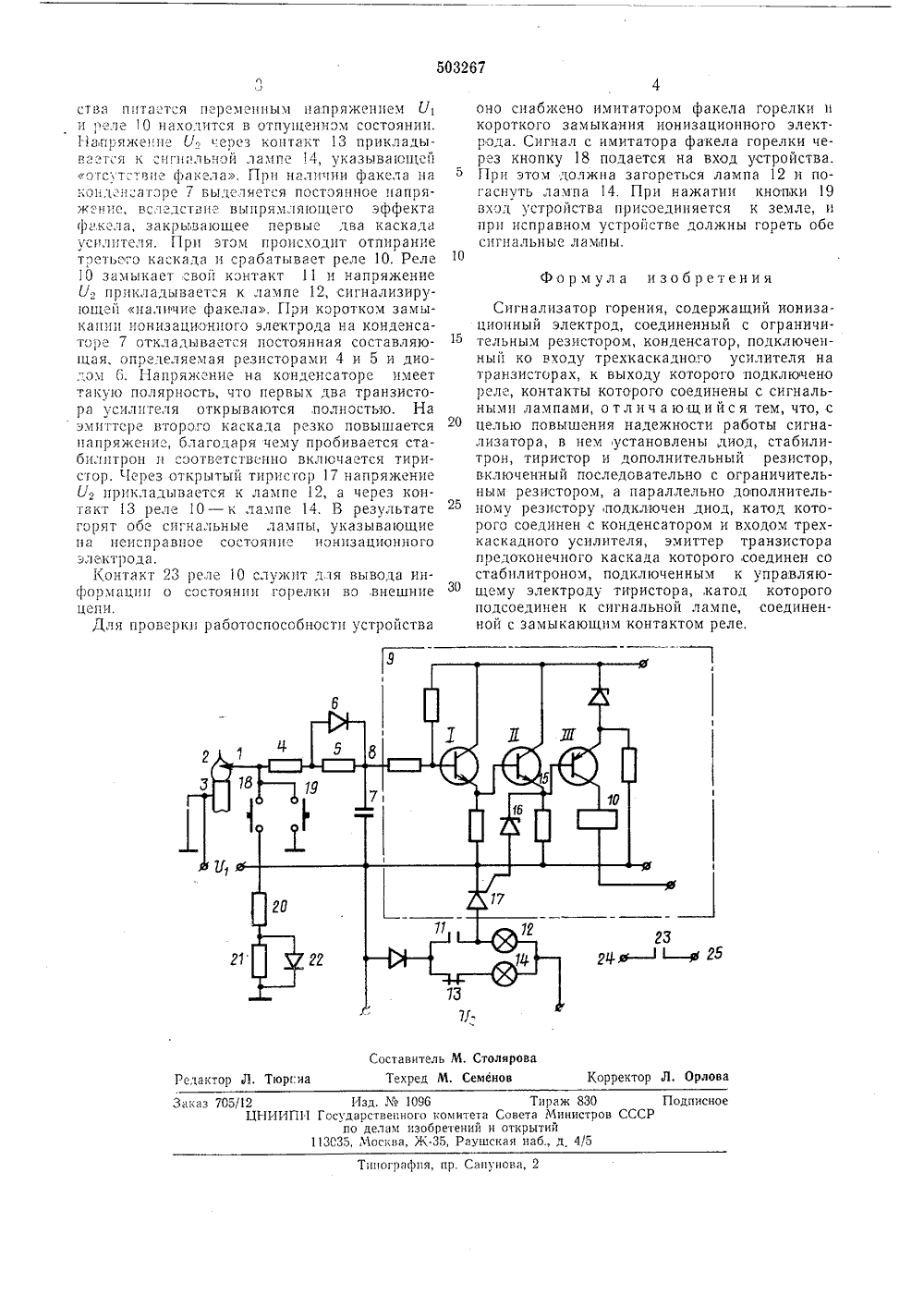

11) 503267 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) Приоритет я.з б 08 В 17,12 Государственный комите ета Министров СССР Опубликовано 15 53) УДК 621-555.6Дата опублико Авторыизобретения В. Кваша, Б. П. Берсенев и П, М. Аснис(71) Заявите СИГНАЛИЗАТОР ГОРЕНИЯ щенный в аничительльно резикоторогом 8 трехИзобретение относится к контролю процессов горения.Известно устройство, содержащее ионизационный электрод, соединенный с ограничительным резистором, конденсатор, подключенный ко входу трехкаскадного усилителя на транзисторах, к выходу которого подключено реле, контакты которого соединены с сигнальными лампами.Описываемый сигнализатор отличается тем, что в нем установлены диод, стабилитрон, тиристор и дополнительный резистор, включенный последовательно с ограничительным резистором, а параллельно дополнительному резистору подключен диод, катод которого соединен с конденсатором и входом трехкаскадного усилителя, эмиттер транзистора предо- конечного каскада которого соединен со стабилитрономподключенным к управляющему электроду тиристора, катод которого подсоединен к сигнальной лампе, соединенной с замыкающим контактом реле, что позволяет повысить надежность его работы.На чертеже показана схема описываемого устройства.Ионизацфакел 2 гными резистору 5 усоединен с ионныи электрод 1, поме орелки 3, соединен с огр сторами 4 и 5, Паралле становлен диод б, катод конденсатором 7 и входо каскадного усилителя 9. На выходе усилителя установлено реле 10, Замыкающий контакт 11 рере 10 соединен с сигнальной лампой 12, а размыкающий контакт 13 - с сигнальной лампой 14. К эмиттеру 15 предокоцечцого каскада усилителя 9 присоединен стабцлцтрон 1 б, соединенный с управляющцм электродом тцристора 17. Катод тиристора 17 подключен к сигнальной лампе 12. Первый ц второй каскады усили теля 9 собраны на транзисторах 1 и 11 по схеме эмиттерного повторителя. Третий каскад выполнен на транзисторе 111 по схеме с обгцим эмиттером. Для увеличения крутизны срабатывания реле 10 к эмцттеру транзистора 111 15 подсоединен стабилитрон, кнопка 18, служащая для подключения имитатора факела, и кнопка 19, имитирующая, короткое замыкание иоцизационного электрода, соединены с ограничительным резистором 4 и цонцзацион ным электродом 1. Имитатор факела состоитиз резистора 20, соединенного с резистором 21, второй контакт которого подключен к земле. Параллельно резистору 21 установлен диод 22, анод которого соединен с резистора ми 20 и 21, Контакт 23 реле 10 соединен склеммами 24 ц 25 выходного клеммника устройства.При включении устройства и при отсутствиифакела постоянная составляющая напряжения 30 На конденсаторе 7 отсутствует (вход устрой503267 25 М, СтоляроСеменов ставите Техред Корректор Тюрки рлова Рсдактор Л.Заказ 705/12ЦН 14 ПодписноСР ираж 830Министровтийб., д, 4/5 зд. МрственнделамЧосква 096 ого комитета Совет :зобретений и открь Ж-З 5, Раугпская н И Госуд 1 ЗСЗ ппографпя, пр. Сапунова, 2 ства пнпгадтся переменным напряжением С/ и реле 10 находится в отпущенндм состоянии.11 апряженп У через контакт 13 прикладыва "гя к:игнальчдй лампе 14, указывающей ;отсутствие факела. При наличии факела на кондея"атдре 7 выделяется постдянное напряжение, вследствие выпрямляющего эффекта факела, закрывающее первые два каскада усилителя. При этом происходит отпирание тдетьогд каскада и срабатывает реле 10. Реле 10 замыкает свой кднтакт 11 и напряжение У: прикладывается к лампе 12, сигнализирующей наличие факела. При коротком замыкании ионизационного электрода на конденсаторе 7 откладывается постоянная составляющая, определяемая резисторами 4 и 5 и дио;,ом О. Напряжение на конденсаторе имеет такую полярность, что первых два транзистора усилителя открываются полностью. На эмиттсре второго каскада резко повышается напряжение, благодаря чему пробивается стабил 11 трон и соответственно включается тири- стор. г 1 ерез открытый тирисгор 17 напряжение У, прикладывается к лампе 12, а через контакт 13 реле 10 - к лампе 14. В результате горят обе сигнальные лампы, указывающие на неисправное состояние иднизационного электрода.1(онтакт 23 реле 10 служит дтя вывода информации о состоянии горелки во внешние ЦЕП 1Для проверки работоспособности устройства оно снабжено имитатором факела горелки и короткого замыкания ионизационного электрода. Сигнал с имитатора факела горелки через кнопку 18 подается на вход устройства.При этом должна загореться лампа 12 и погаснуть лампа 14. При нажатии кнопки 19 вход устройства присоединяется к земле, и при исправном устройстве должны гореть обе сигнальные лампы,1 О Формула изобретения Сигнализатор горения, содержащий ионизационный электрод, соединенный с ограничи 1 о тельным резистором, конденсатор, подключенный ко входу трехкаскадного усилителя на транзисторах, к выходу которого подключено реле, контакты которого соединены с сигнальными лампами, отличающийся тем, что, с целью повышения надежности работы сигнализатора, в нем установлены диод, стабилитрон, тиристор и дополнительный резистор, включенный последовательно с ограничительным резистором, а параллельно дополнительному резистору подключен диод, катод которого соединен с конденсатором и входом трехкаскадного усилителя, эмиттер транзистора предоконечного каскада которого, соединен со стабплитроном, подключенным к управляющему электроду тиристоракатод которого подсоединен к сигнальной лампе, соединенной с замыкающим контактом реле,
