Устройство фильтрации шумоподобных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 499677
Авторы: Азбукин, Грабовский, Долгов, Опарин, Потапов
Текст

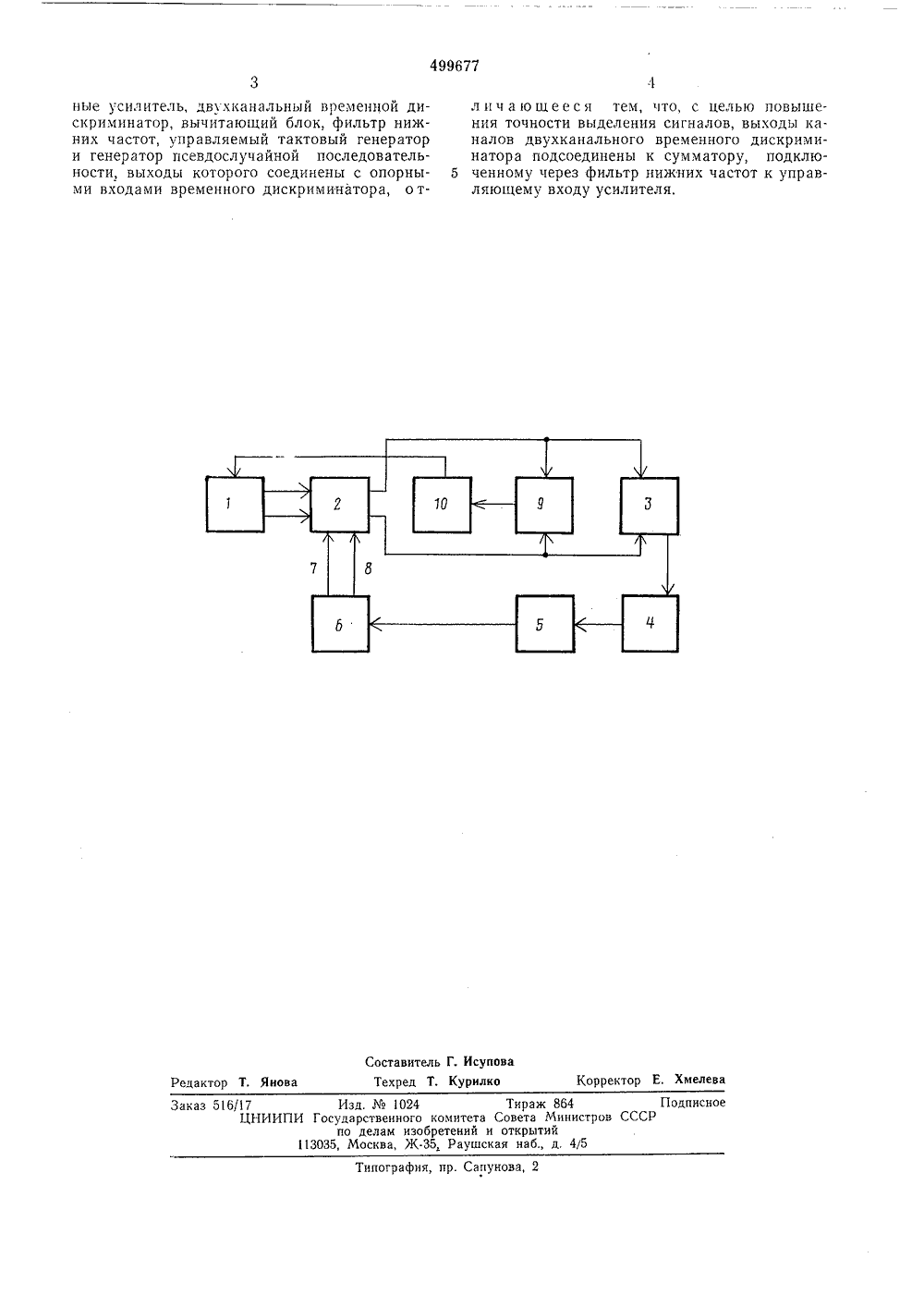

863505/26-9 Государственный комитет Совета Министров СССР ДК 621.396.6(088.8.) нь ."це по делам изобретений открытии1 та опубликования описания 30.03.76 72) Авторы изобретени Е. П, Потапов, Д. А. Опарин, В. И, Долгов Г. П. Азбукин и В. А, Грабовский1) Заявите АЦИИ ШУМОПОДОБНЫХ СИГНАЛО(54) УСТРОЙСТВО ФИ тающий блок 3, фильтр нижних частот 4, управляемый тактовый генератор 5 и генератор 6 псевдослучайной последовательности, выходы 7 и 8 которого соединены с опорными входами временного дискриминатора 2, Выходы каналов двухканального временного дискриминатора 2 подсоединены к сумматору 9, подключенному через фильтр 10 нижних частот к управляющему входу усилителя 1.Устройство фильтрации шумоподобных сигналов работает следующим образом,На вход устройства поступает высокочастотный шумоподобный сигнал.В режиме синхронизации рабочая точка дискриминатора 2 находится на линейном участке его характеристики вблизи нуля, при этом сигнал на входе фильтра 10 нижних частот не зависит от ошибки синхронизации и может быть использован для регулировки усилителя 1.Таким образом, управляющий сигнал АРУ зависит только от уровня входного сигнала и не зависит от величины ошибки синхронизации, что повышает точность выделения сигналов. тури трац строиство фильтрации шумоподобных сигов, содержащее последовательно соединен(22) Заявлено 28.12.72 (21)с присоединением заяв (23) ПриоритетОпубликовано 15.01.76. Бю Изобретение относится к радиотехнике и может использоваться в приемных устройствах широкополосных шумоподобных сигналов.Известно устройство фильтрации шумоподобных сигналов, содержащее последователь но соединенные усилитель, двухканальный временной дискриминатор, вычитающий блок, фильтр нижних частот, управляемый тактовый генератор и генератор псевдослучайной последовательности (ПСП), выходы которого 10 соединены с опорными входами временного дискриминатора.Однако в известном устройстве управляющий сигнал автоматической регулировки усиления (АРУ) зависит от ошибки синхрониза ции по временной задержке ПСП, особенно при больших помехах, что снижает точность выделения сигналов.С целью повышения точности выделения сигналов в предлагаемом устройстве выходы 20 каналов двухканального временного дискриминатора подсоединены к сумматору, подключенному через фильтр нижних частот к управляющему входу усилителя.На чертеже изображена струк ая элект рическая схема устройства филь ии шумоподобных сигналов.Предложенное устройство содержит последовательно соединенные усилитель 1, двухканальный временной дискриминатор 2, вычи Формула изобретен499677 Составитель Г, ИсуповаТехред Т, Курилко Корректор Е, Хмелева Редактор Т. Янова Заказ 516/17 Изд. Жо 1024 Тираж 864 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2 ные усилитель, двухканальный временной дискриминатор, вычитающий блок, фильтр нижних частот, управляемый тактовый генератор и генератор псевдослучайной последовательности, выходы которого соединены с опорными входами временного дискриминатора, отл и ч а ю щ е е с я тем, что, с цель 1 о повышения точности выделения сигналов, выходы каналов двухканального временного дискриминатора подсоединены к сумматору, подклю ченному через фильтр нижних частот к управляющему входу усилителя.
СмотретьЗаявка
1863505, 28.12.1972
ХАРЬКОВСКОЕ ВЫСШЕЕ ВОЕННОЕ УЧИЛИЩЕ ИМ. МАРШАЛА СОВЕТСКОГО СОЮЗА КРЫЛОВА Н. И
ПОТАПОВ ЕВГЕНИЙ ПЕТРОВИЧ, ОПАРИН ДМИТРИЙ АЛЕКСАНДРОВИЧ, ДОЛГОВ ВИКТОР ИВАНОВИЧ, АЗБУКИН ГЕОРГИЙ ПЕТРОВИЧ, ГРАБОВСКИЙ ВЛАДИМИР АБРАМОВИЧ
МПК / Метки
МПК: H04B 1/10
Метки: сигналов, фильтрации, шумоподобных
Опубликовано: 15.01.1976
Код ссылки
<a href="https://patents.su/2-499677-ustrojjstvo-filtracii-shumopodobnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство фильтрации шумоподобных сигналов</a>
