Сегментный газоразрядный индикатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 499610
Автор: Бахмутский
Текст

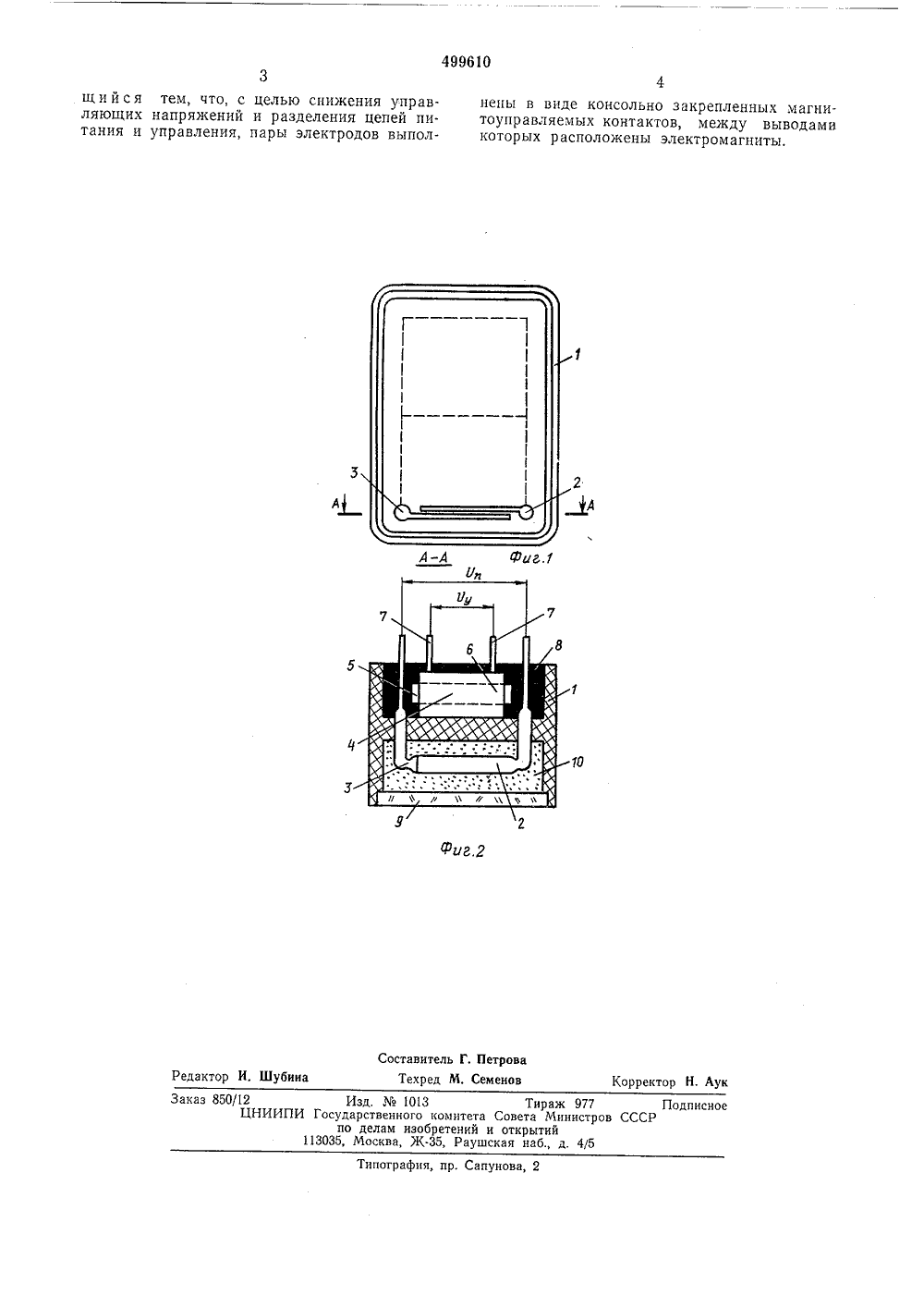

О П И С А Н И Е (11) 4996 ЮИЗОБРЕТЕНИЯКА Союз Советских Социалистических Реслублик(23) ПриоритетОпубликовано 15,01.76. Бюллетеньосударственный комитет Совега Министров СССР ло делам изобретенийи открытий 21.327 (088.8)(7,1) Заявител электроизмерительиых прибо 4) СЕГМЕНТНЫЙ ГАЗОРАЗ 1 Й ИНДИКАТОР 2ионный материал; 9 ка ое бо инди- азона- азуюетс тсуцепя тся снижение упразделение цепей предлагаевыполнены нитоуправи которых а фиг. 1 показанаварианта цифровна фиг. 2 - то жА - А. онструкция индикатор и индикации, вид спер , вид сверху по сеч и; а фиг. 1 и 2 обозн ; 2, 3 - электро риала (магнитоуп электромагнит, с отку возбуждения балкого ты); ик 5, свяачено: 1 -ды из ма равляемыедержащий 6 и выводы корпус питом я конта сердечн 7; 8 -Формула обретения лона мате 4 -Сегментный газораздержащий пары элект 30 менты синтезируемых ядныи индикатор, соодов, образующих сегзнаков, о т л и ч а юИзобретение относится к технике индии может быть использовано при постриндикаторных устройств цифровых прии систем,Известны сегментные газоразрядныекаторы, содержащие расположенные в гполненном баллоне пары электродов, обрших сегменты синтезируемых знаков.Недостаток этих индикаторов заклюв высоком управляющем напряжении иствии гальванической развязки междуми питания и управления.Целью изобретения являеравляющих напряжений ипитания и управления.Эта цель достигается тем, что вмом индикаторе пары электродовв виде консольно закрепленных магляемых контактов, между выводамрасположены электромагниты,зующии электроизоляцпрозрачная стенка.Электроды 2, 3 изготовленные из магнитомягкого пруткового материала, после опрес совки в корпусе баллона изогнуты под углом90 и расплющены на концах для уменьшения магнитного сопротивления. Выводы электродов находятся в за 1 т,ней части корпуса. С передней стороны индикатора установлена (на пример, на клею) прозрачная стенка 9, а внутренняя полость 10 заполнена инертным газом.При подаче на электроды 2, 3 напряжения питания У через накопительный конденсатор (на фигурах не показан) в зазоре между ними 15 возникает газовый разряд и образуется изображение светящегося сегмента. При подаче на выводы 7 обмотки возбуждения 6 управляющего напряжения (тока) У, электроды 2, 3 сближаются до соприкосновения, разряд меж ду ними гаснет, и накопительный конденсаторразряжается. Избирательное возбуждение электромагнитов приводит к избирательному гашению сегментов и к индикации требуемых знаков,Редактор И. Шубина Корректор Н, Аук Заказ 850/12 Изд.1013 Тираж 977 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 щи й ся тем, что, с целью снижения управляющих напряжений и разделения цепей питания и управления, пары электродов выполиены в виде консольно закрепленных магнитоуправляемых контактов, между выводами которых расположены электромагниты.
СмотретьЗаявка
1774822, 18.04.1972
ЛЬВОВСКИЙ ЗАВОД ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
БАХМУТСКИЙ ВИКТОР ФРИДРИХОВИЧ
МПК / Метки
МПК: H01J 17/38
Метки: газоразрядный, индикатор, сегментный
Опубликовано: 15.01.1976
Код ссылки
<a href="https://patents.su/2-499610-segmentnyjj-gazorazryadnyjj-indikator.html" target="_blank" rel="follow" title="База патентов СССР">Сегментный газоразрядный индикатор</a>
