Термостат хроматографа с программированием температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 495605
Автор: Шадрин
Текст

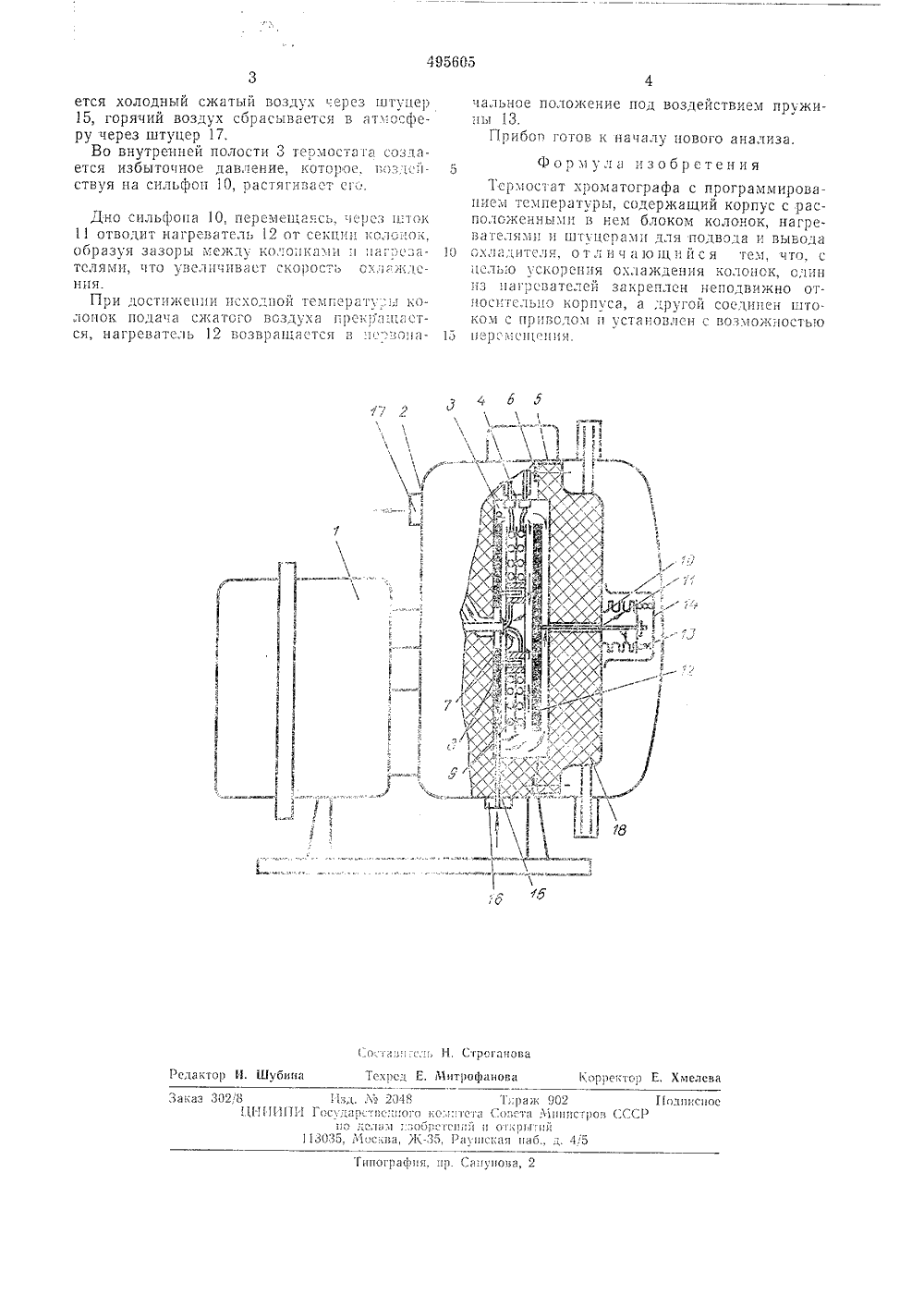

ею ъф аю ъ сФЗъР ЮГФФ ИТИТИО-"ЛаЧЕаай ьилиотенн НЮ,(01) Ч. Кл, 6 01 п 3108 с присоединением заявки Лд Государственный комитат Совета Министров СССР ло делам изобретений Приор ите(53) ДК 543 544(0 о 15.12,75. Бюллетенькования описания 03.03.76 Опубликов Дата опуб и открытий) Заявитель Омский филиал специального конструкторского бю в нефтепереработке и нефтехимипро мышленнон стей и предна- промышлснных относится азов и ж ользования Изобретение хроматографии г значено для исп хроматографах.Известен терм граммированием блок хроматогр щий из двух на между ними сек зажатых шпильк атографа с про ы, содержащий колонок, состояс помещенными альных колонок.10 остат хротем перат афических гревателей циями спи ами. Недостаток известного термостата заключается в том, что блок хроматографических колонок, имея значительную массу и небольшую поверхность охлаждения, слишком дол го охлаждается.Колонки в процессе анализа нагреваются до заданной температуры с определенной скоростью, а по окончании анализа охлаждаются до исходной температуры, Готовность 20 к анализу в большой степени зависит от времени охлаждения колонок до исходной тсмпературы.Целью изобретения является сокращение времени охлаждения хроматографичсских ко лонок по скончании анализа.Поставленная цель достигается тем, что в предлагаемом термостате один из нагревателей закреплен неподвижно относительно корпуса термостата, а другой подвижен и соеди пен штоком с перемещаОщим устроиством, например спльфоном.На чертеже изображена схема предлагаемого термостата хроматографа.Термостат хроматографа состоит из блока детектора 1, корпуса термостата 2 с внутренней полостью 3, образованной кожухом 4 и крышкой 5 с прокладкой 6 между ними, К кожу х 4 прикрсплен нагреВатель 7 с направляющгми 8, на которые свободно надеВаОтся секцп колонок 9, на крышке 5 установлен сильфон 10, дно которого при помощи штока 11 соедпнсно с нагревателем 12. Таким образом, полость снльфона 10 соединена с полостью тсрмостата. В дно сильфона 10 ирается пр 11.Пна 13, сдерживаемая сО- бой 14; полость 3 через штуцеры 15 и 16 сосдпнена с лгпНей сжатого воздуха, а штуцсром 17 - с атмосферой. Свободное простран- стВО Вокруг кож;ха 4 и В крышке 5 запОлнсно теплозоляционным материалом 18.Тср.;1 Остат хроматографа работает слсдуюиНм образом.ВО время анализа нагрсватсль 12 прижи- :аст сс,ц колоО 9 к нагрсватслю 7, Обсспс 1 вая нарсв 1,О,10 нок с задап 110 й с 10- р 1. ью.По о 1.ончанпи анализа для охлаждения колонок до исходной температуры питание нагревателей отключается, и в полость 3 под 1.о. ганн:слн Н, СгроганогаТекрсд Е, Митрофанова Редактор И 1,орректор Е, Хмелев чбин 1 олине) Т:ра)к 902 ко:,н.тога Сонета .)1 ннст рс ген.)Й г о)кр 1)нй35, Ра) нскан наб., ь 4,5 гпографнгк нр. Санунова, 2 ется холодный сжатый воздух:ерез штуцер 15, горячий воздух сбрасывается в атмосферу через штуцер 17.Во внутренней полости 3 термасгата создается избыточное давление, которое, 1)г)з;1 с:"1- ствуя на сильфоп 10, растягив" ст сгск Дно сильфопа 10, персмещаясь, Срез шток 11 отводит нагреватель 12 от секции колонок, образуя зазоры между коло;1 еа)и: Па;",)сватслями, что увеличивает скорость ох.1;ждсния.ПрР дост 1 Бксии 11 псхОдпОй температч.;1 КООпок пода)а сакатого Воздуха прс 11)ииетсяя, нагреватель 12 Возв 1 за 1 цастся Заказ 302,18 1 зд.,е 204 к 11-1 ИИ 1111 Гс)с) дар гне: )ого из""о 113035. Мис. ва 11, чальное положение под воздействием пружи:ы 13.Прибог) готов к началу нового анализа. Формула изобретенияТсркОсгат хроматографа с программированием температуры, содержащий корпус с располоРкенными в нем блоком колонок, нагревателями и штуцсрами для подво.а и вывода окладтоля, отл и ч и Ро щийся тем, что, с цель 0 ускорения Ох.джденРя колоиск, с Нн из нагревателей закреплен неподвижно относительно корпуса, а другой соединен што- КОМ С ПРИГОДО. П УСТЯИОВЛСН С ВОЗ"ОжИОСТЬ 1 О иерессициия.
СмотретьЗаявка
2047792, 22.07.1974
ОМСКИЙ ФИЛИАЛ СПЕЦИАЛЬНОГО КОНСТРУКТОРСКОГО БЮРО ПО АТОМАТИКЕ В НЕФТЕПЕРЕРАБОТКЕ И НЕФТЕХИМИИ
ШАДРИН АЛЕФТИН ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 31/08
Метки: программированием, температуры, термостат, хроматографа
Опубликовано: 15.12.1975
