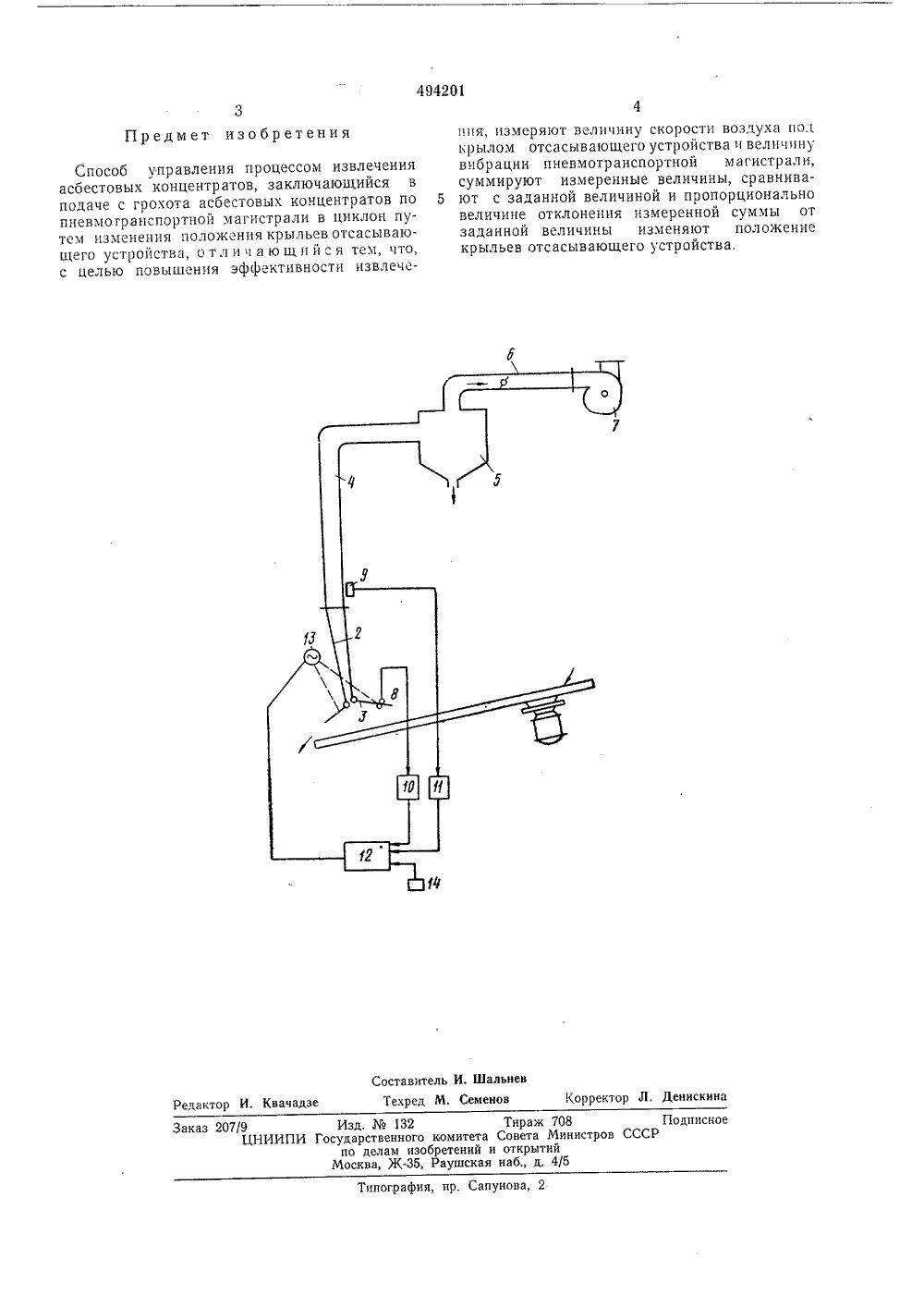

Способ управления процессом извлечения асбестовых концентратов

Номер патента: 636377

Опубликовано: 05.12.1978

Авторы: Дмитриев, Цеподай, Шарапинский

МПК: E21B 43/00

Метки: жидкости, извлечения, периодического, скважин

...среды.Для климатических условий СССР вкачестве такой жидкости может бытьиспользована жидкость АМГ,При подаче управляющего сигналана пневмореле 1, это реле срабатывает и создает канал для поступлениягаза в мембранную камеру 3. Давлениегаза через мембрану, расположеннуюв мембранной камере 3, передаетсяжидкости, находящейся во внутреннемпространстве дросселя 2 и соединенНой с ним части мембранной камеры 3.Вследствие большого сопротивлениядросселя 2 жидкость перетекает черездроссель с малой скоростью, и поэтому давление в мембранной камере 3 пеРедается на реле 1 в течение длительного времени.При повышении давления в реле 1,оно отключает канал для поступлениягаза в мембранную камеру 3.. Осиповук корректор л. оставитель ед Н.Андре...

Номер патента: 662319

Опубликовано: 15.05.1979

Авторы: Беляев, Ильин, Петренко, Примшиц

МПК: B23Q 15/00

Метки: вибраций, металлорежущих, ограничения, станках

...1 отсутствует, поэто.му с выхода элемента сравнения 26 положителный сигнал поступает на вход релейного элемета 28 беэ зоны нечувствительности, выходнойсигнал которого устанавливает все триггеры6, 14, 17 и 25 в исходное положение, В этом,положении сигналы с выхода триггеров отсутствуют, и частота вращения привода главногодвижения и усилие резании целиком определя.ются только величиной сигнала датчика 11 частоты вращения привода главного движениястанка и величиной сигнала задатчика 22 усилия резания. В таком состоянии схема находится до тех пор, пока при обработке деталиуровень сигнала с выхода датчика вибраций 1не превысит зону нечувствительности первогорелейногоэлемента 2, В этом случае сработаетрелейный.элемент 2, а с выхода...

Номер патента: 1162948

Опубликовано: 23.06.1985

Авторы: Лукаш, Лунц, Мокрищев, Шарапинский

МПК: E21B 43/00

Метки: жидкости, извлечения, периодического, скважины

...клапан 17 на пнен-мопринод запорного клапана 13, который закрыт. По достижении затрубного давления заданной величины, накоторую настроен задатчик 1, чувствительный элемент 3 и связанныйс ним толкатель 5 освобождают золотник 7, который под действиемпружины 9 отходит от седла 11 исообщает канал 14 с дренажным каналом 16, Давление в исполнительном органе запорного клапана 13 резко .снижается, вызывая его (клапана 13) открытие. Одновременно клапан 17 под действием резко возникшего в этот момент перепада давлений в канале 15 и канале 16 прижимается к седлу 21, а клапан 18 врезультате выравнивания давленийв каналах 14 и 16 отходит от седла22 под действием пружины 20,При открытом выкидном клапане 13происходит выброс жидкости из сква...

Номер патента: 60648

Опубликовано: 01.01.1942

Автор: Темников

МПК: G01R 19/00, G05D 27/02

Метки: величин, напряжение, постоянного, преобразованных, телеуправления

...из многоламельного коллектора импульсов установки КУ, щетка которого приводится в движение двигателем Д 2, и коммутационной сетки для установки режима, для соединении шин объектов регулирования ( 1 3) с любой ламелью коллектора (0.100%), Переключатель ПЗ получает шаговое движение от двигателя Д 2.Двигатели Д 1 и Д 2 и, следовательно, щетки генератора 1 и коллектора КУ, а также переключатели П 1, П 2 и ПЗ синфазированы.Динамический компенсатор посылает импульс, соответствующий имеющемуся значению регулируемой величины (импульс засечки измерения) с помощью реле РН. Коллектор КУ создает импульс, соответствующий установленному значению (импульс установки); последний возникает при прохождении щетки по ламели, соединенной посредством...

Номер патента: 122185

Опубликовано: 01.01.1959

Авторы: Морозов, Семенов, Сергеев, Федорова

МПК: G01R 29/14

Метки: величины, записи, напряженности, поля

...на входе устройства, подается на каскады совпадений 5 - 14, выполняющие функцию анализирующего блока.На каждый из каскадов совпадения б - 14 подается импульс с соответствующих триггеров с одним устойчивым состоянием (пп. 15 - 24).Распределитель запускается импульсами задающего тактового генератора 4 со сдвигом во времени порядка 30 лазеек для компенсации начальной длительности импульса триггера широтноимпульсного модулятора 3, соответствующего нулевому входному напряжению. Задержка осуществляется при помощи триггера 25.При совпадении конца импульса триггера широтноимпульсного модулятора с импульсом триггера-распределителя на его выходе появится импульс, соответствующий определенной амплитуде входного сигнала.Наличие десяти каналов...
