Устройство для срезания сучьев с деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 490660
Автор: Матюхин
Текст

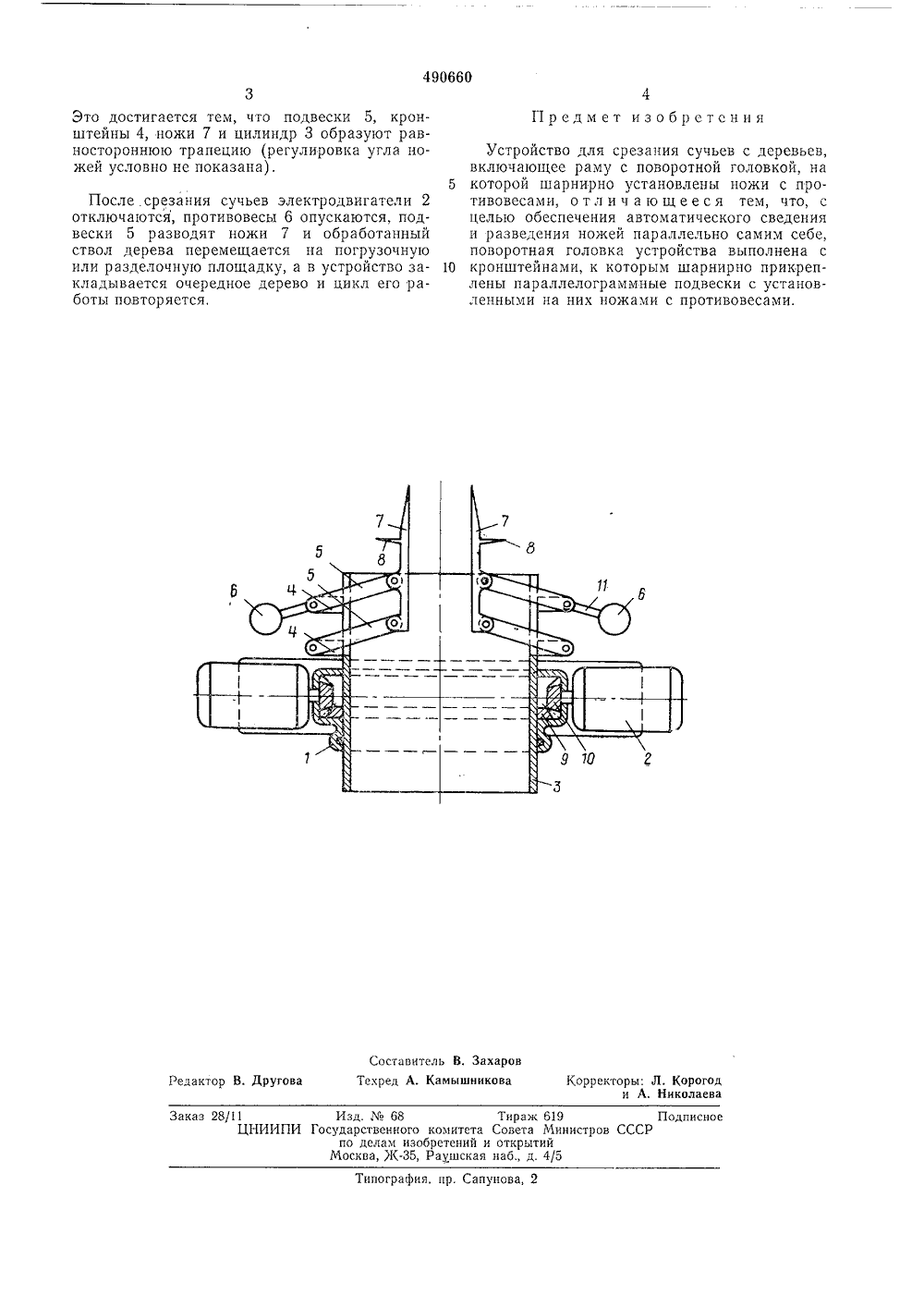

1с приГосударственный комитатПрио единением заявк те овета Министров ССоо делам изобретени н открытий) Авторы зобретения А, Д, Матюхин ктывкарский механический за) Заявитель ТВО ДЛЯ СРЕЗАНИЯ СУЧЬЕВ С ДЕРЕВЬЕ 4) УСТ ия сучьев поворотной тановлень- обеспечение автоматиазведения ножей паралголовнена с рикрепс уста- весами. Изобретение относится к оборудованию ле ной промышленности, в частности, к устройс ву для срезания сучьев с деревьев.Известны устройства для срезанс деревьев, включающие раму сголовкой, на которой шарнирно усножи с противовесами.В известных устройствах не обеспечивается автоматическое сведение и разведение ножей параллельно самим себе и для этой цели необходимо использовать дополнительный привод.Цель изобретенияческого сведения и рлельно самим себе.Это достигается тем, что поворотнаяка предлагаемого устройства выполкронштейнами, к которым шарнирно плены параллелограммные подвескиновленными на них ножами с противо На чертеже изображено устроиство для срезания сучьев с деревьев, продольный разрез.Устройство содержит неподвижную раму 1 с установленными на ней электродвигателями 2, поворотную головку в виде цилиндра 3 с закрепленными на нем кронштейнами 4, к которым шарнирно прикреплены параллелограммные подвески 5, несущие противовесы 6 и режущие органы в виде основных подрезающих ножей 7 и отсекающих ножей 8. На цилиндре3 жестко закреплена ведомая шестерня 9, входящая в зацепление с ведущими шестернями10, закрепленными на валах электродвигате 5 лей 2. Противовесы 6 прикреплены к параллелограммным подвескам 5 прн помощи рычагов 11,Устройство для срезания сучьев с деревьевработает следующим образом.10 В статическом состоянии противовесы 6 через подвески 5 полностью разводят ножи 7 и8 и через разъемный конус (на чертеже условно не показан) в сучкорезное устройство вводится комлевая часть обрабатываемого де 15 рева.После этого включаются электродвигатели2, которые при помощи шестерен 10 и 9 прн.водят во вращательное движение цилиндр 3 сножами 7 и 8. Последние прижимаются20 к стволу дерева под действием центробежнойсилы противовесов 6, в результате чего припоступательном движении устройства вдольдерева сучья с него срезаются. При этом сучьянебольшого диаметра полностью срезаются25 основными ножами 7, а сучья значительногодиаметра подрезаются ножами 7 и торцовыечасти подрезанных сучьев измельчаются отсекающимн ножами 8.Во время работы ножи 7 постоянно нахо 30 дятся в состоянии, параллельном самим себе,490660 Предмет изобрстсния Составитель В. ЗахаровТехред А. Камышникова Корректоры: Л. Корогод и А. НиколаеваРедактор В. Другова Заказ 28/11 Изд Мо 68 Тираж 619 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография. пр. Сапунова, 2 Это достигается тем, что подвески 5, кронштейны 4, ножи 7 и цилиндр 3 образуют равностороннюю трапецию (регулировка угла ножей условно не показана). После, срезания сучьев электродвигатели 2 отключаются, противовесы 6 опускаются, подвески 5 разводят ножи 7 и обработанный ствол дерева перемещается на погрузочную или разделочную площадку, а в устройство закладывается очередное дерево и цикл его работы повторяется,Устройство для срезания сучьев с деревьев,включающее раму с поворотной головкой, на 5 которой шарнирно установлены ножи с противовесами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения автоматического сведения и разведения ножей параллельно самим себе, поворотная головка устройства выполнена с 10 кронштейнами, к которым шарнирно прикреплены параллелограммные подвески с установленными на них ножами с противовесами.
СмотретьЗаявка
1902548, 04.04.1973
СЫКТЫВКАРСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД
МАТЮХИН АЛЕКСЕЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: B27G 1/00
Метки: деревьев, срезания, сучьев
Опубликовано: 05.11.1975
Код ссылки
