Нож для перерезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

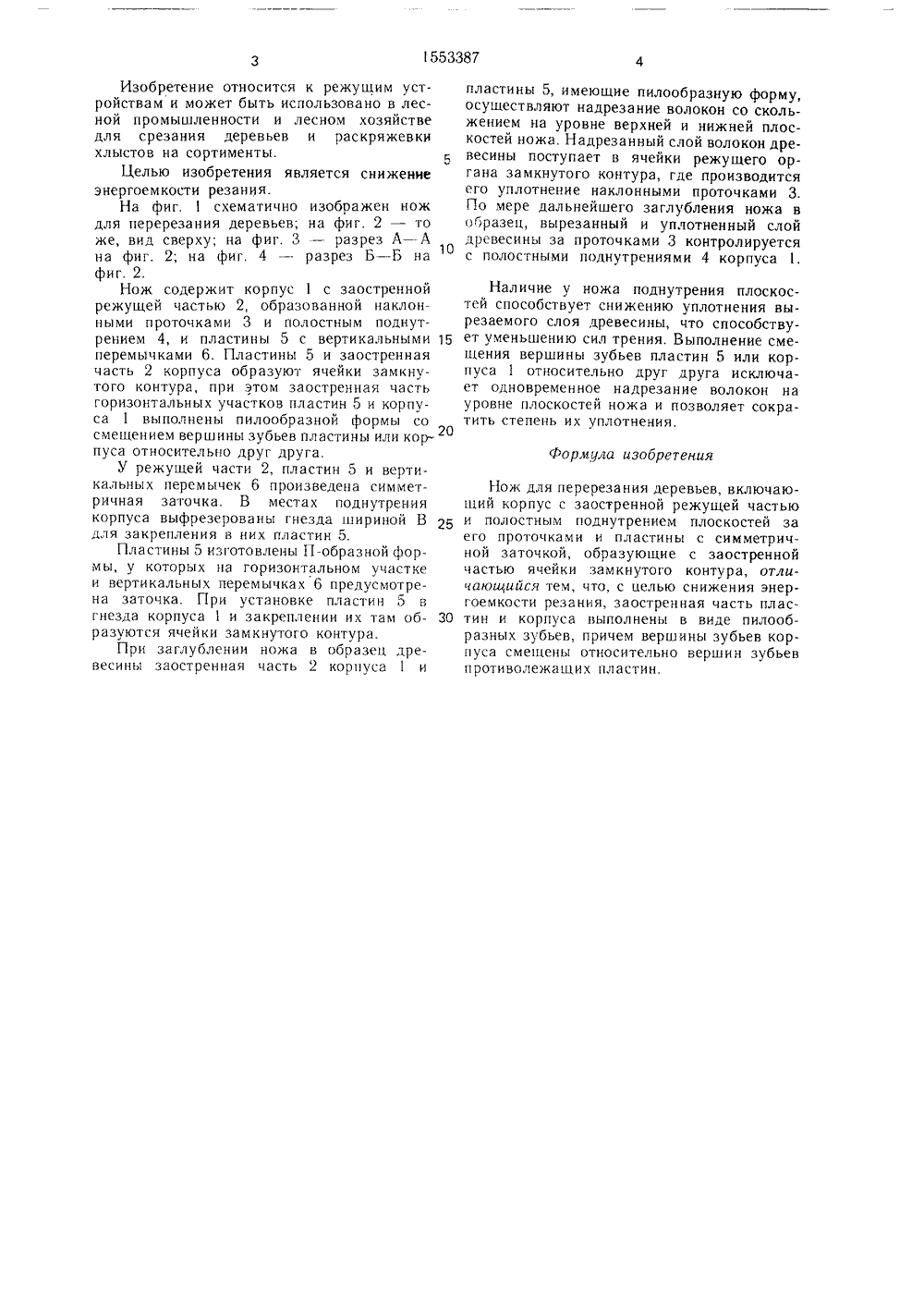

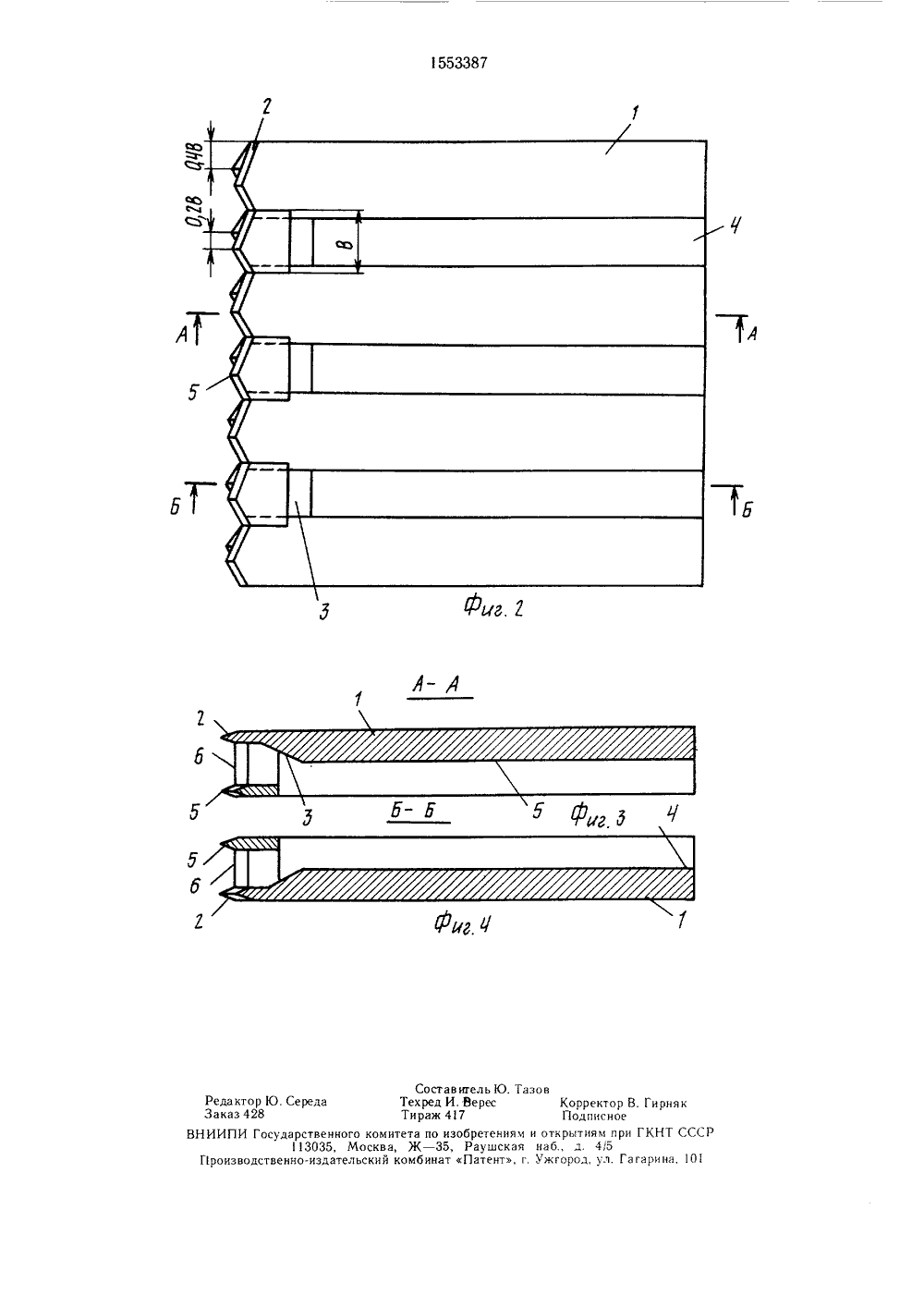

(51 ПИСАНИЕ ИЗОБРЕТЕНИЯ ущим уст ано в лес хозяйстве ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМЗРИ ГННТ СССР Н А ВТОРСКОМУ С 8 ИДЕТЕЛЬСТВ(54) НОЖ ДЛЯ ПЕРЕРЕЗАНИЯРЕВЬЕВ(57) Изобретение относится к режройствам и может быть использовной промышленности и лесном для срезания деревьев и раскряжевки хлыстов на сортименты. Цель изобретения - снижение энергоемкости резания. Нож для перерезания деревьев включает корпус 1 с заостренной режущей частью 2, полостным поднутрением плоскостей за его наклонными проточками 3 и пластины 5 с вертикальными перемычками 6. Заостренная горизонтальная часть пластин 5 и корпуса 1 выполнена пилообразной формы со смешением вершин зубьев пластин или корпуса относительно друг друга, что исключает одновременное надрезание волокон на уровне плоскостей ножа и позволяет сократить степень их уплотнения. 4 ил.Изобретение относится к режущим устройствам и может быть использовано в лесной промышленности и лесном хозяйстве для срезания деревьев и раскряжевки хлыстов на сортименты.Целью изобретения является снижение энергоемкости резания.На фиг, 1 схематично изображен нож для перерезания деревьев; на фиг. 2 - то же, вид сверху; на фиг, 3 - разрез А - А на фиг. 2; на фиг. 4 - - разрез Б - Б на фиг. 2.Нож содержит корпус 1 с заостренной режущей частью 2, образованной наклонными проточками 3 и полостным поднутрением 4, и пластины 5 с вертикальными 15 перемычками 6. Пластины 5 и заостренная часть 2 корпуса образуют ячейки замкнутого контура, при этом заостренная часть горизонтальных участков пластин 5 и корпуса 1 выполнены пилообразной формы со смещением вершины зубьев пластины или корпуса относительно друг друга.У режущей части 2, пластин 5 и вертикальных перемычек 6 произведена симметричная заточка. В местах поднутрения корпуса выфрезерованы гнезда шириной В для закрепления в них пластин 5.Пластины 5 изготовлены П-образной формы, у которых на горизонтальном участке и вертикальных перемычках 6 предусмотрена заточка. При установке пластин 5 в гнезда корпуса 1 и закреплении их там об разуются ячейки замкнутого контура.При заглублении ножа в образец древесины заостренная часть 2 корпуса 1 и пластины 5, имеющие пилообразную форму, осуществляют надрезание волокон со скольжением на уровне верхней и нижней плоскостей ножа. Надрезанный слой волокон древесины поступает в ячейки режущего органа замкнутого контура, где производится его уплотнение наклонными проточками 3. По мере дальнейшего заглубления ножа в образец, вырезанный и уплотненный слой древесины за проточками 3 контролируется с полостными поднутрениями 4 корпуса 1,Нал ичие у ножа поднутрения плоскостей способствует снижению уплотнения вырезаемого слоя древесины, что способствует уменьшению сил трения. Выполнение смещения вершины зубьев пластин 5 или корпуса 1 относительно друг друга исключает одновременное надрезание волокон на уровне плоскостей ножа и позволяет сократить степень их уплотнения.формула изобретенияНож для перерезания деревьев, включающий корпус с заостренной режущей частью и полостным поднутрен нем плоскостей за его проточками и пластины с симметричной заточкой, образующие с заостренной частью ячейки замкнутого контура, отличаюи 1 ийся тем, что, с целью снижения энергоемкости резания, заостренная часть пластин и корпуса выполнены в виде пилообразных зубьев, причем вершины зубьев корпуса смещены относительно вершин зубьев противолежащих пластин.Редактор Ю. СередаЗаказ 428ИИПИ Государстве113035роизводственно-изд Составитель Ю. Тазовехред И. 8 ерес Корректор В. Гирнякираж 417 Подписноета по изобретениям и открытиям при ГКНТ ССЖ - 35, Раушская наб., д. 4(5мбинат Патент, г. Ужгород, ул. Гагарина, 1 О
СмотретьЗаявка
4378338, 29.12.1987
Н. Н. Атапонов, П.И. Попиков и А.И. Цуриков
АГАПОНОВ НИКОЛАЙ НЕФЕДОВИЧ, ПОПИКОВ ПЕТР ИВАНОВИЧ, ЦУРИКОВ АЛЕКСЕЙ ИВАНОВИЧ
МПК / Метки
МПК: B27B 5/00
Метки: деревьев, нож, перерезания
Опубликовано: 30.03.1990
Код ссылки
<a href="https://patents.su/3-1553387-nozh-dlya-pererezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Нож для перерезания деревьев</a>
Нож для перерезания деревьев
Номер патента: 1054046
Опубликовано: 15.11.1983
Автор: Агапонов
МПК: B27B 5/00
Метки: деревьев, нож, перерезания
