Отсчетно-измерительная система для программного управления станков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 481760
Авторы: Богомольный, Гольдфельд, Фукс
Текст

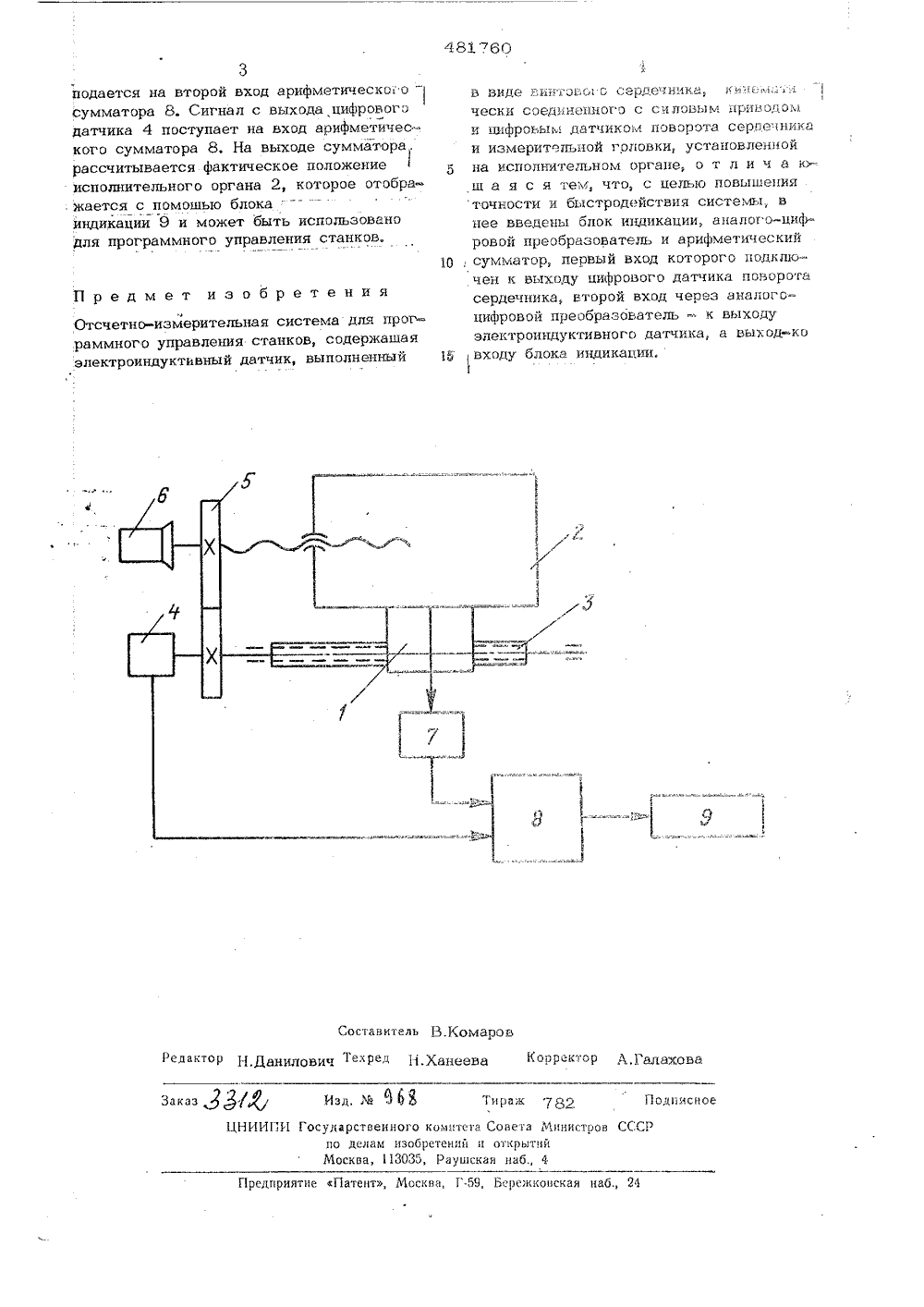

ОП ИСАИИЕ оа 176 ОИЗОБРЕТЕН ИЯ Союз СоветскижСоциалистическимиРеспублик(61) Допол (22) Заявле ельное к авт, свид-ву2111,73 (21)1974091/1851) М. Кл. С. 01 Ь 7/02 С 05 Ъ 19/02 исоединением заявкиГасударственный иаиитет Совета Министров СССР по делая изобретений н открытий,11.75 М, Богомольный, М. 72) Авторы изобретени льдфельд и И. Л. Фукс 1) Заявител ТСЧЕТНО-ИЗМЕРИТЕЛЬНАЯ СИСТЕМАПРОГРАММНОГО УПРАВЛЕНИЯ СТАНКО индуктивного дблока индикаци вто зобретение относитсяки и контрольно-измеможет быть примененуправления станков. бластильной т выход - ко тчика, а ет повыс хни- аммма и ить быстродействие программного упра ДЛЯ ПРОГ+го позволяТОЧНОСТЬ СИС но мы дл истелення станков. На чертех е стройства.ков,на с а предлагаемог ника,м Известна отсчетно-измерительная с ма для программного управления ста одержашая электроиндуктивный датч ыполнепный в виде винтового сердеч инематически соединенного с сидов приводом и цифровым датчиком поворота сердечника, и измерительной головки, у тановленыой на исполнительном органе. Однако это устройство обладает ограниченным быстродействием измерительной части и недопустимой погрешностью при контурной обработке в станках со следящими приводами.Предлагаемое устройство Отличается тем, что в нее введены блок индикации, аналогв- о цифровой преобразователь и арифметический сумматор, первый вход которого подключен к выходу цифрового датчика поворота сердечника, второй вход через аналого-циф ровой преобразователь - к выходу электро-, 25 Оно имеет электроиндуктивный датчик 1, выполненный в виде двух полугаек и закрепленный на исполнительном органе 2, винтовой сердечник 3, цифровой датчик 4 поворота сердечника 3, шестерни 5, соединенные с приводом 6, аналогоцифровой преобразователь 7 арифметический сумматор 8 и блок индикации 9.Устройство работает следующим образом. При движении исполнительный орган 2 и винтовая линия сердечника 3 перемешаются благодаря подбору шестерен 5 примерно на одну и ту же величину с ошибкой из-за неточности кинематической связи.Электроиндуктивный датчик 1 вырабатывает пропорциональный этой ошибке сигнал, поступаюший затем в аналого-цифровой преобразователь 7, с выхода которого от, Гала еева Корректо анилови аз,Я Изд, М 95 Подписно Ти рагккомитета Соде 1 7 82 Мпнистг ий ИИ 11 И Государс по д Москденного дам изо а, 11303 енин и открь Раушская наб П реди риятие Г 1 атент, Моск д а 9, Бережкодская наб подается на второй вход арифметического -сумматора 8. Сигнал с выхода цифровогодатчика 4 поступает на вход арифметического сумматора 8. На выходе сумматора,рассчитывается фактическое положениеисполнительного органа 2, которое отобра, жается с помошью блокаиндикации 9 и может быть использованодля программного управления станков. Предмет изобретения Отсчетно-измерительная система длч программного управления станков, содержащаяэлектроиндуктивный датчик, выполненный в виде -ивтион о ереечнчка ць ,:-.чески соединенного с силовым прицеп.оми цифровым датчиком г 1 оворота сердечникаи измерительной головки, установленнойна исполнительном органе, ,о т л и ч а к -.ш а я с я тем, что, с целью повышенияточности и быстродействия системы., внее введены блок индикации, аналого-циф-.ровой преобразователь и арифметический 10, сумматор, первый вход которого подключен к выходу цифрового датчика поворотасердечника, второй вход через аналого=цифровой преобразователь - к выходузлектроиндуктивного датчика, а выход-ко 15 входу блока индикации.
