Формирователь радиоимпульсов для размагничивания сердечников электромагнитных датчиков

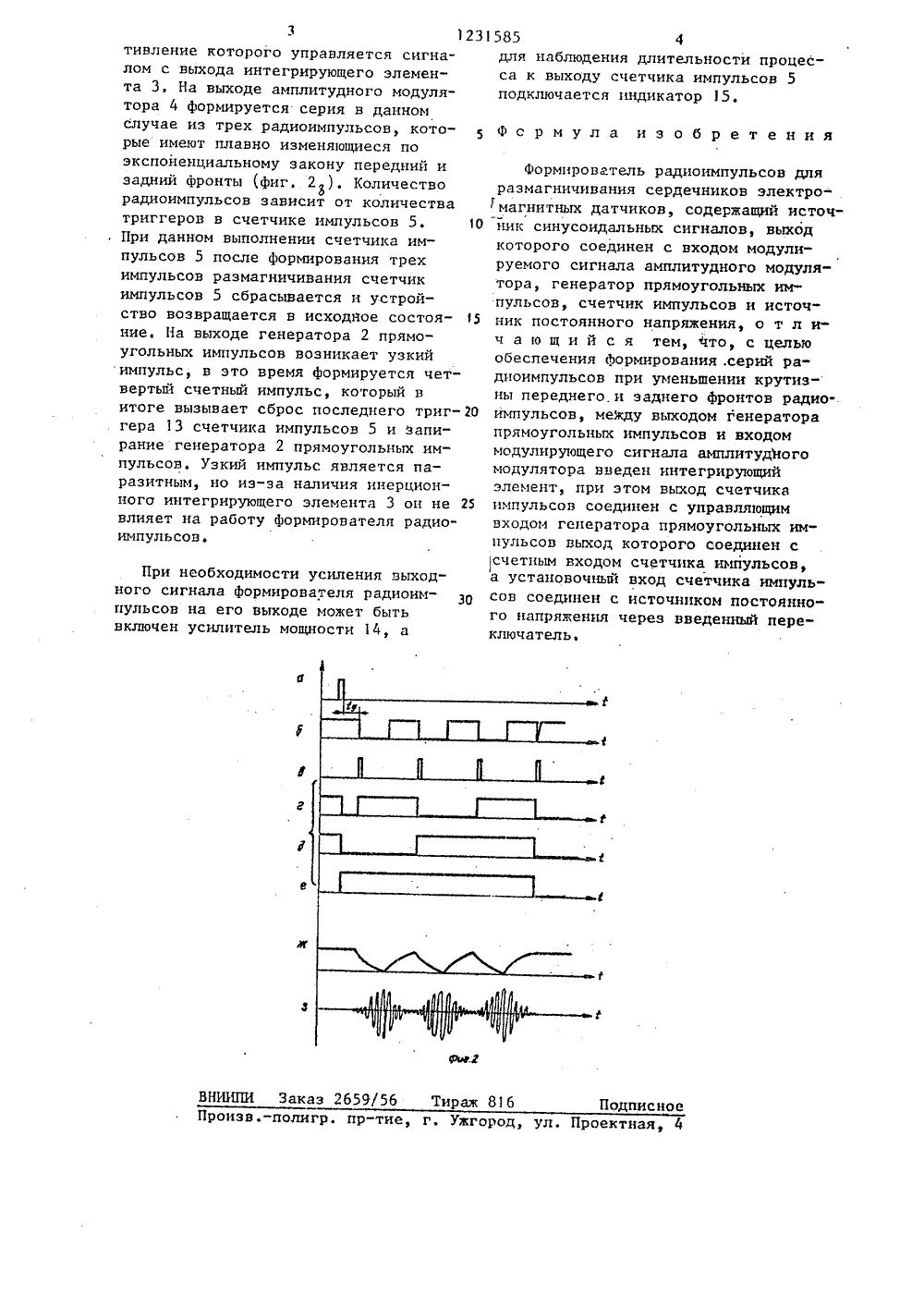

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНРЕСПУБЛИК 4 Н 03 К 3/80 ОПИСАНИЕ ИЭОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Яу4 .ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) ФОРМИРОВАТЕЛЬ РАДИОИМПУЛЬСОВДЛЯ РАЗМАГНИЧИВАНИЯ СЕРДЕЧНИКОВЭЛЕКТРОМАГНИТНЫХ ДАТЧИКОВ(57) Изобретение относится к радиотехнике и может быть использовано вустройствах информационно-измерительной техники при размагничиванйи сердечников электромагнитных датчиков.Цель изобретения - обеспечение формирования серий радиоимпульсов приуменьшении крутизны переднего и заднего фронтов радиоимпульсов. Устройство содержит источник 1 синусоидаль"ных сигналов, генератор 2 прямоугольных импульсов, интегрирующий элемент1 тель (П) 6 и источник 7 постоянного напряжения. При поступлении записывающего импульса на П 6 источник 7 постоянного напряжения подключается к установочному входу СИ 5, По сигналу "1" с выхода СИ 5 генератор 2 прямоугольных импульсов вырабатывает сигналы, которые, пройдя ИЭ 3, приобретают Форму экспоненциальных спадающих и возрастающих видеоимпульсов. Эти видеоимпульсы поступа 231585ют на модулируюший вход амплитудного модулятора 4, который Формирует серию из 3-х радиоимпульсов, имеющих плавно изменяющиеся по экспоненциальному закону передний и задний Фронты. Эти сигналы могут быть усилены усилителем мощности 4. Для наблюдения длительности процесса к выходу СИ 5 может быть подключен индикатор 15. Цель достигается введением ИЭ 3 и П 6. 2 ил,1 О 15 го 25 Изобретение относится к радиотехнике и может использоваться в устройствах инФормационно-измерительной техники при размагничивании сердечников электромагнитных датчиков,Цель изобретения - обеспечениеФормирования серий радиоимпульсов приуменьшении крутизны переднего и заднего Фронтов радиоимпульсов.а Фиг. 1 представлена структурная электрическая схема предлагаемого Формирователя радиоимпульсов дляразмагничивания сердечников электромагнитных датчиков; на Фиг. 2 - временные диаграммы его работы,Формирователь радиоимпульсов содержит источник 1 синусоидальных сигналов, генератор 2 прямоугольныхппульсов, интегрирующий элемент 3,амплитудньй модулятор 4, счетчикимпульсов 5, переключатель 6, источник 7 постоянного напряжения.Формирователь радиоимпульсов работает следующим образом.3 исходном состоянии источник 1.сипусоидальпые колебания, а генератор 2 прямоугольных импульсовзаперт по входу нулевым сигналом свыхода счетчика импульсов 5. На выходе интегрирующего элемента 3:висходном состоянии сигнал равен единице и поэтому транзистор 8 амплитудного модулятора 4 открыт. Резисторы9 и 1 О задают режим работы транзистора 8, причем в исходном состояниисопротивление резистора 9 значительно больше сопротивления открытоготранзистора 8 и следовательно выходной сигнал равен нулю. Источник 7 постоянного напряжения отключен от установочного входа счетчика импульсов 5, При поступлении записывающего импульса на переключатель 6 источник 7 постоянного напряжения на короткое время подключается к установочному входу счетчика импульсов 5 (Фиг, 2 ). Происходит установка триггеров 11-13 счетчика импульсов 5 в начальное состояние. При этом по сигналу "1" с выхода счетчика импульсов 5 генератор 2 прямоугольных импульсов начинает вырабатывать прямоугольные импульсы (фиг, 28), Счетные импульсы имеют вид, показанный на фиг .2Бо время отрицательных Фронтов импульсов генератора 2 прямоугольных импульсов происходит опрокидывание входного триггера 11 счетчика импульсов 5 (Фиг. 2 г). Работа триггеров 12 и 13 происходит в соответствии с временной диаграммой (Фиг. 21, е ). Прямоугольные импульсы с выхода генератора 2 прямоугольных импульсов проходят через интегрирующий элемент 3, на выходе которого импульсы имеют Форму экспоненциальных спадающих и возрастающих видеоимпульсов (Фиг, 2 зс), При положительном напряжении на выходе интегрирующего элемента 3 транзистор 8амплитудного модулятора 4 открыт и шунтирует источниксинусоидального сигнала, который подан на вход модулируемого сигнала амплитудного модулятора 4,Транзистор 8 выполняетроль переменного резистора, сопро)231тивление которого управляется сигналом с выхода интегрирующего элемента 3, На выходе амплитудного модулятора 4 формируется серия в данном случае из трех радиоимпульсов, которые имеют плавно изменяюшиеся по экспоненциальному закону передний и задний фронты (фиг. 2). Количество радиоимпульсов зависит от количества триггеров в счетчике импульсов 5. 1 О . При данном выполнении счетчика импульсов 5 после формирования трех импульсов размагничивания счетчик импульсов 5 сбрасывается и устройство возвращается в исходйое состоя ние. На выходе генератора 2 прямоугольных импульсов возникает узкий импульс, в это время формируется четвертый счетный импульс, который в итоге вызывает сброс последнего триг гера 13 счетчика импульсов 5 и эапирание генератора 2 прямоугольных импульсов. Узкий импульс является паразитным, но иэ-за наличия инерционного интегрирующего элемента 3 он не 25 влияет на работу формирователя радио- импульсов. При необходимости усиления выходного сигнала формирователя радиоимпульсов на его выходе может быть включен усилитель мощности 14, а 585 4для наблюдения длительности процесса к выходу счетчика импульсов 5 подключается индикатор 5.Фсрмула изобретенияФормирователь радиоимпульсов для размагничивания сердечников электромагнитных датчиков, содержащий источйик синусоидальных сигналов, выход которого соединен с входом модулируемого сигнала амплитудного модуля" тора, генератор прямоугольных импульсов, счетчик импульсов и источник постоянного напряжения, о т л ич а ю щ и й с я тем, 1 то, с целью обеспечения формирования .серий радиоимпульсов при уменьшении крутиз- ны переднего.и заднего фронтов радио- импульсов, между выходом генератора прямоугольных импульсов и входом модулирующего сигнала амплитудного модулятора введен интегрирующий элемент, при этом выход счетчика импульсов соединен с управляющим входом генератора прямоугольных импульсов выход которого соединен с счетным входом счетчика импульсов, а установочный вход счетчика импульсов соединен с источником постоянного напряжения через введенный переключатель.
