Система регулирования частоты вращения ротора турбомашины

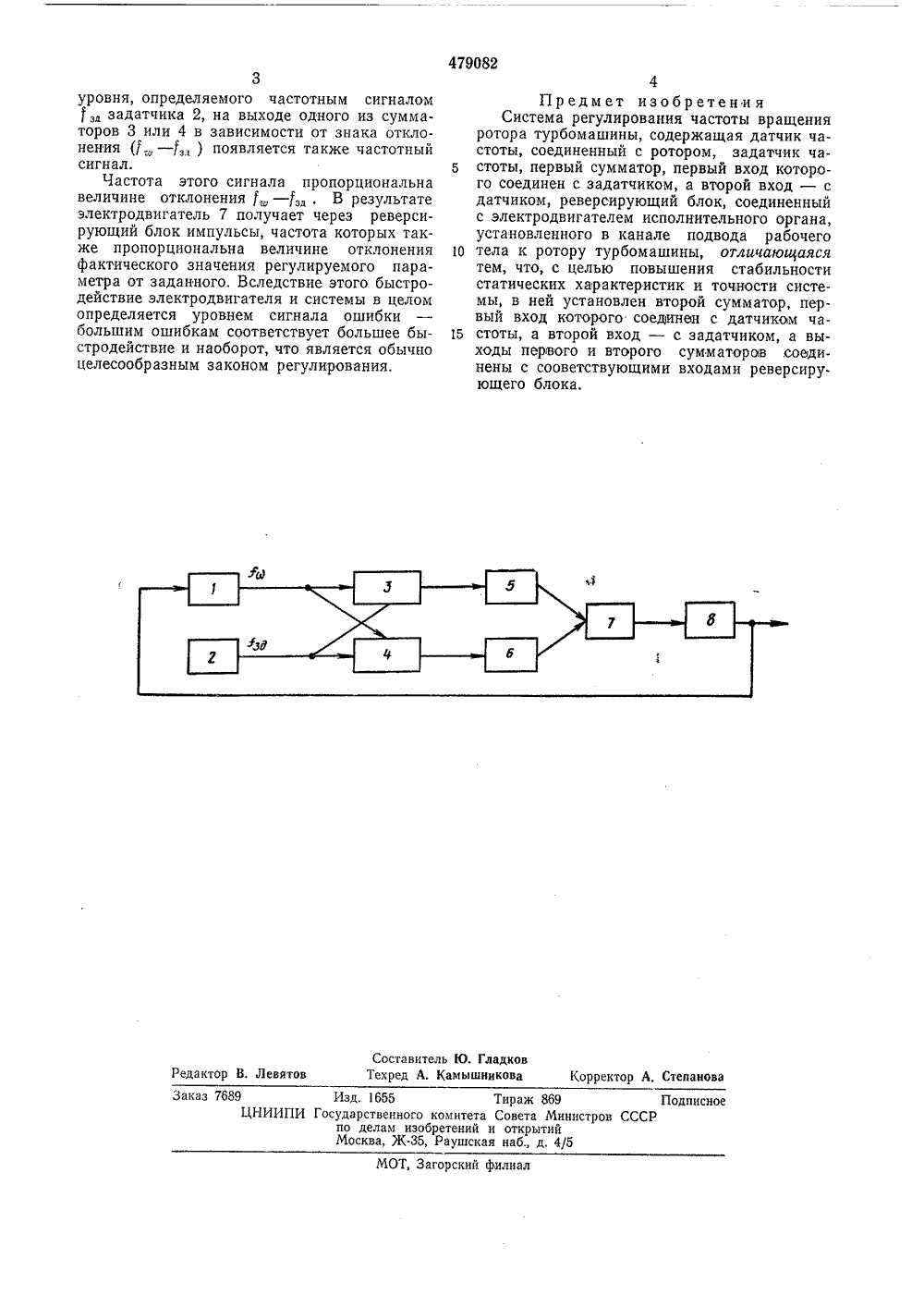

Союз Советских Социалистических Республик(51) М, Кл. 6 05 Ь 11/16 Государствекиыи комите Совета Министров ССС оо делам иэобретекий и открытий(53) УД 30.07.75. Бюллетень28 публиков та опубликования описания 12.03.76 72) Авторы изобретения А. А, Калашников и В. В, Москаленко сковский ордена Ленина энергетический институ(54) СИСТЕМА РЕГУЛИРОВАНИЯ ЧАСТОТЫ ВРАЩЕНИЯ РОТОРА ТУРБОМАШИНЫторой входы 5 лектродвигател установленного ела 7, ротор ры 3, 4, первыи ирующего блока,тельного органа,подвода рабочегоны 8. 6 реверси- исполнив канале рбомашии ста- систеПредлож чертеже.Система датчик част ная система изображена на 1, за- умматосодержит датчик часто ты 2, первый и второй Изобретение относится к электрическим системам регулирования технологического параметра, преимущественно частоты вращения ротора турбомашины.Известны системы регулирования частоты вращения ротора турбомашины, содержащие датчик частоты, соединенный с ротором, задатчик частоты, первый сумматор, первый вход которого соединен с задатчиком, а второй вход - с датчиком, реверсирующий блок, соединенный с электродвигателем исполнительного органа, установленного в канале подвода рабочего тела к ротору турбомашины.Недостатком известных систем является невысокая точность работы в связи с нестабильностью статических характеристик.Отличием предложенной системы от известных является то, что она содержит второй сумматор, первый вход которого сооединен с датчиком частоты, а второй - с задатчиком. Выходы первого и второго сумматоров соедицены с соответствующими входами реверсирующего блока,Это позволяет повысить точностьбильность статических характеристик мы. Сумматоры 3 и 4 выполнены в виде узловвычитания с нулевым выходным сигналом приотрицательном знаке разности. Так, напри 0 мер, сигнал на выходе первого сумматора 3,частота которого пропорциональна разностичастот входных сигналов, появляется лишьтогда, когда частота сигнала датчика 1, подаваемого на первый вход, больше частоты15 сигнала задатчика 2, подаваемого на второйвход, т. е. когда эта разность положительна.Если же сигнал на первом входе меньше, чемна втором, выходной сигнал сумматора равеннулю. Аналогично выполнение сумматора 4.20 Это позволяет получить в системе два каналауправления: датчик 1, сумматор 3, вход 5 реверсирующего блока, обеспечивающий прямоевключение электродвигателя 7; задатчик 2,сумматор 4, вход 6 реверсирующего блока,25 обеспечивающий обратное включение электродвигателя 7,Система работает следующим образом, При отклонении выходного сигнала0 датчика 1 частоты вращения от заданного479082 Составитель Ю. ГладковТехред А. Камышникова Корректор А, Степанова едактор В. Левятов Заказ 7689ЦНИ Изд, 1655 Тираж 869Государственного комитета Совета Министропо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5 ПодписиоССР МОТ, Загорский филиал уровня, определяемого частотным сигналом 1 задатчика 2, на выходе одного из сумматоров 3 или 4 в зависимости от знака откло- нениЯ (1, - зз ) поЯвлЯетсЯ также частотный сигнал.Частота этого сигнала пропорциональна величине отклонения- ,. В результате электродвигатель 7 получает через реверсирующий блок импульсы, частота которых также пропорциональна величине отклонения фактического значения регулируемого параметра от заданного. Вследствие этого быстродействие электродвигателя и системы в целом определяется уровнем сигнала ошибки большим ошибкам соответствует большее быстродействие и наоборот, что является обычно целесообразным законом регулирования. 4Предмет изобретенияСистема регулирования частоты вращенияротора турбомашины, содержащая датчик частоты, соединенный с ротором, задатчик ча стоты, первый сумматор, первый вход которого соединен с задатчиком, а второй вход - с датчиком, реверсирующий блок, соединенный с электродвигателем исполнительного органа, установленного в канале подвода рабочего 1 О тела к ротору турбомашины, отличающаясятем, что, с целью повышения стабильности статических характеристик и точности системы, в ней установлен второй сумматор, первый вход которого соединен с датчиком ча стоты, а второй вход - с задатчиком, а выходы первого и второго сумматоров,соединены с сооветствующими входами реверсирующего блока.
