Устройство объединения сигналов дельта-модуляции

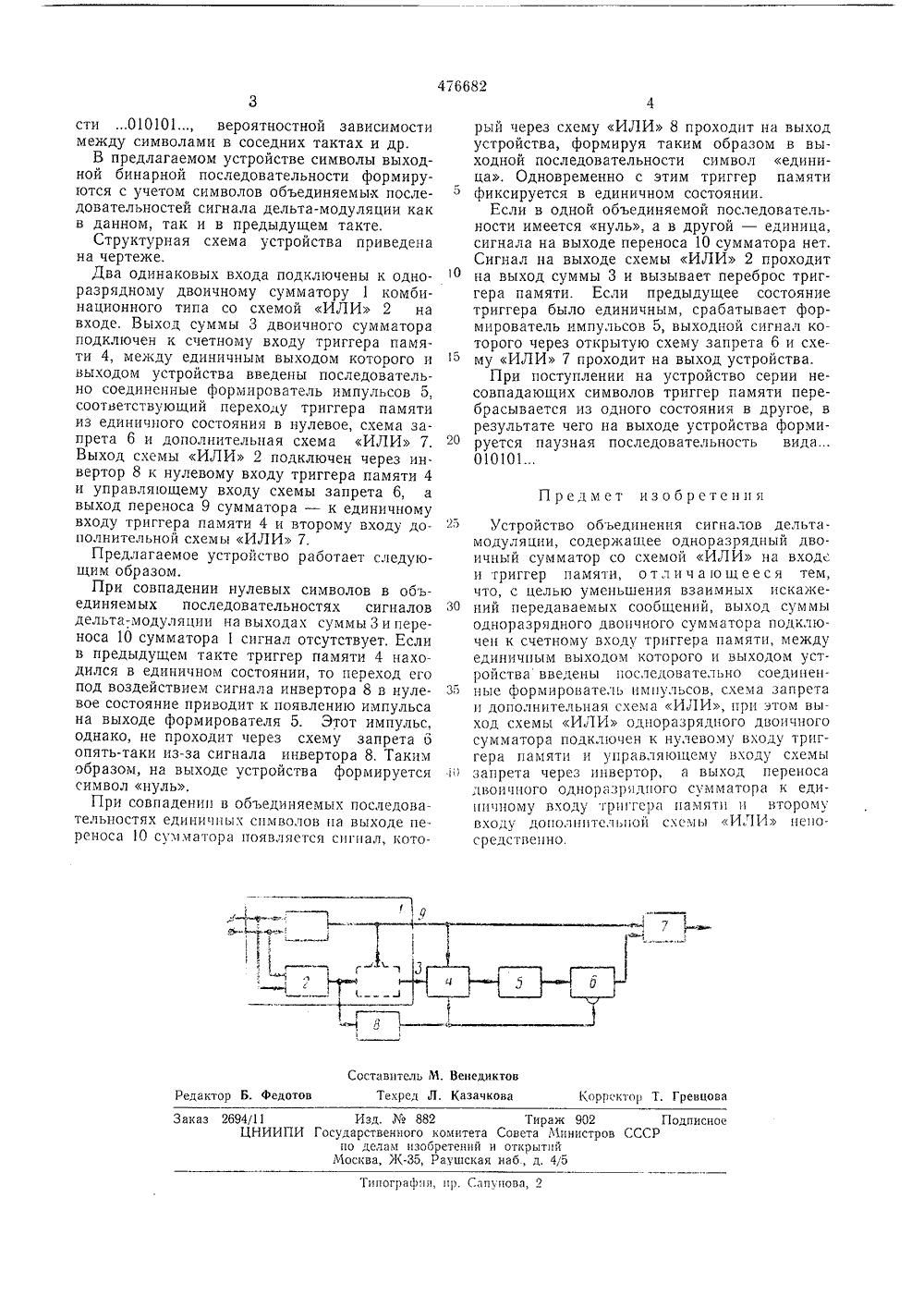

пц 476682 Союз Советских Социалистических Республиксударственныи комнте вета Министров ССС о делам изобретенийн открытий) УСТРОЙСТВО ОБЪЕДИНЕНИЯ СИГНАЛОВ ДЕЛ ЬТА-МОДУЛЯ ЦИ ИИзобретение относится к технике импульсной связи, может быть использовано, например, в аппаратуре циркулярной служебной связи малоканальных радиорелейных линий.Обычно сигнал сообщения абонента данной станции объединяется (складывается) с сигналом сообщения с предыдущей ретрансляционной станции по низкой частоте (НЧ). Восстановленное из импульсного сигнала сообщение складывается с аналоговым сигналом сообщения абонента данной станции и сумма вновь преобразуется в импульсный сигнал, передаваемый на последующую станцию. Поскольку искажения передаваемых сооб. щений быстро нарастают при росте числа переприемов по НЧ, абонент данной станции подключается на передачу к каналу связи вручную (с помощью тангенты микротелефонной трубки) только на время непосредственного разговора. При отжатой тангенте импульсный сигнал предыдущей станции, поступая по-прежнему на демодулятор, ретранслируется на последующую непосредственно по видеочастоте.Упростить аппаратуру и облегчить пользование связью можно в системах с дискретными методами импульсной модуляции, например ИКМ, дельта-модуляция, если на каждой станции объединять не аналоговые сигналы сообщения, а импульсные последовательностипередаваемых сообщений.В случае применения ИКМ кодовые слова, поступающие от предыдущей станции и5 от модулятора абонента данной станции,складываются цифровыми сумматорами и ограничителями величины результирующегосигнала,Однако применение устройств сложения коо довых слов для объединения последовательностей символов сигналов дельта-модуляцииневозможно несмотря на внешнее сходствоскладываемых сигналов, так как при дельтамодуляции кодируются не отсчеты сигналов, а15 их приращения.Известны устройства объединения сигналовдельта-модуляции, содержащие одноразрядный двоичный сумматор со схемой ИЛИ навходе и триггер памяти."0 Цель изобретения - создание такого устройства объединения сигналов дельта-модуляции, которое обеспечило бы малые взаимные искажения передаваемых сообщений приотсутствии накопления искажений в случае25 ретрансляции по НЧ.Эта цель достигается за счет использова.ния при создании устройства особых свойствструктуры сигнала дельта-модуляции с одинарным интегрированием, в частности, хазо рактерного вида паузной последовательно476682 сти 010101, вероятностной зависимости между символами в соседних тактах и др.В предлагаемом устройстве символы выходной бинарной последовательности формируются с учетом символов объединяемых последовательностей сигнала дельта-модуляции как в данном, так и в предыдущем такте,Структурная схема устройства приведена на чертеже.Два одинаковых входа подключены к одноразрядному двоичному сумматору 1 комбинационного типа со схемой ИЛИ 2 на входе, Выход суммы 3 двоичного сумматора подключен к счетному входу триггера памяти 4, между единичным выходом которого и выходом устройства введены последовательно соединенные формирователь импульсов 5, соответствующий переходу триггера памяти из единичного состояния в нулевое, схема запрета 6 и дополнительная схема ИЛИ 7. Выход схемы ИЛИ 2 подключен через инвертор 8 к нулевому входу триггера памяти 4 и управляющему входу схемы запрета 6, а выход переноса 9 сумматора - к единичному входу триггера памяти 4 и второму входу дополнительной схемы ИЛИ 7.Предлагаемое устройство работает следующим образом.При совпадении нулевых символов в объединяемых последовательностях сигналов дельта-модуляции на выходах суммы 3 и переноса 10 сумматора 1 сигнал отсутствует, Если в предыдущем такте триггер памяти 4 находился в единичном состоянии, то переход его под воздействием сигнала инвертора 8 в нулевое состояние приводит к появлению импульса на выходе формирователя 5. Этот импульс, однако, не проходит через схему запрета 6 опять-таки из-за сигнала инвертора 8. Таким образом, на выходе устройства формируется символ нуль.При совпадении в объединяемых последовательностях единичных символов на выходе переноса 1 О сумматора появляется сигнал, котоСоставите.пь М. Венедиктов Текред Л, Казачкова Коррскпор Т гревцова Редактор Б. Федот882 Тираж 902 Подписное нного комитета Совета Министров СССРм изобретений и открытийЖ, Раугпская наб, д. 45 ипографпя, пр. Сапунова, 2 Заказ 2694/11 Изд. ЦНИИПИ Государств по дел Москва, рый через схему ИЛИ 8 проходит на выход устройства, формируя таким образом в выходной последовательности символ единица. Одновременно с этим триггер памяти фиксируется в единичном состоянии.Если в одной объединяемой последовательности имеется нуль, а в другой - единица, сигнала на выходе переноса 10 сумматора нет.Сигнал на выходе схемы ИЛИ 2 проходит 10 на выход суммы 3 и вызывает переброс триггера памяти. Если предыдущее состояние триггера было единичным, срабатывает формирователь импульсов 5, выходной сигнал которого через открытую схему запрета 6 и схему ИЛИ 7 проходит на выход устройства.При поступлении на устройство серии несовпадающих символов триггер памяти перебрасывается из одного состояния в другое, в результате чего на выходе устройства формируется паузная последовательность вида010101 Предмет изобретения 25 Устройство объединения сигналов дельтамодуляции, содержащее одноразрядный двоичный сумматор со схемой ИЛИ на вход, и триггер памяти, отличающееся тем, что, с целью уменьшения взаимных искаже ний передаваемых сообщений, выход суммыодноразрядного двоичного сумматора подключен к счетному входу триггера памяти, между единичным выходом которого и выходом устройства введены последовательно соединен ные формирователь импульсов, схема запретаи дополнительная схема ИЛИ, при этом выход схемы ИЛИ одноразрядного двоичного сумматора подключен к нулевому входу триггера памяти и управляющему входу схемы ю запрета через инвертор, а выход переносадвоичного одноразрядного сумматора к едиш 1 чному входу триггера памяти и второму входу дополнительной схемы ИЛИ непосредственно.
