Система регулирования с выбором дискретного значения регулируемой величины

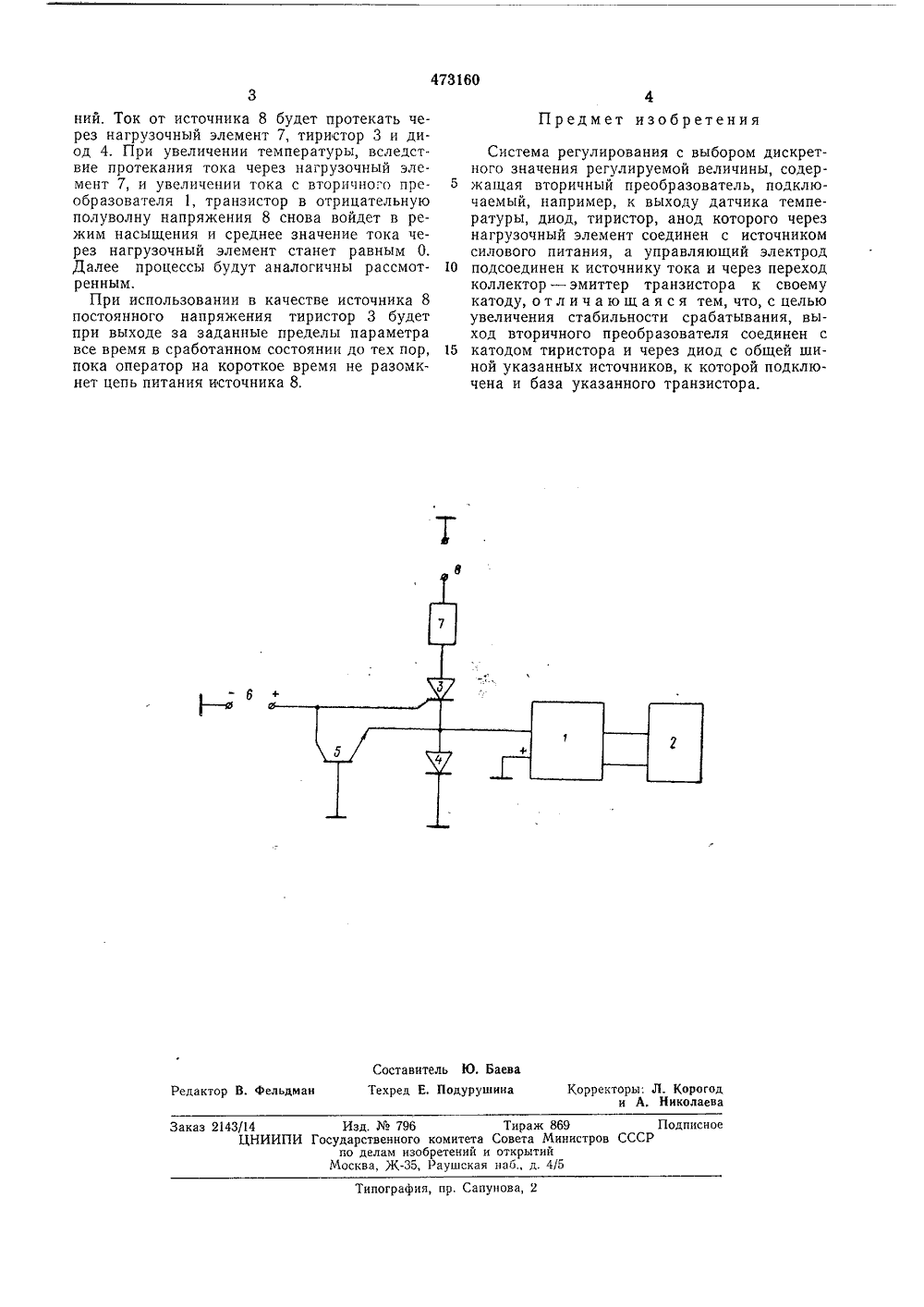

ОПИСАНИЕ ИЗОб РЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУи 473160 Сава Оааетски Социапистическик Республик(51) Государстеенныи комитет Совета Министров СССР(088.8) Опубликовано 05,06.75, Бюллетень21Дата опубликования описания 04,09,75 по делам изобретений н открытий72) Автор изобретен рченков 1) Заявитель ГУЛИРОВАНИЯ С ВЫБОРОМ ДИСКРЕТНИЯ РЕГУЛИРУЕМОЙ ВЕЛИЧИНЫ 54) СИСТЕМА ЗНАПредложенная система обеспечивает поддержание заданного значения параметра и применяется в системах автоматического управления,Известны системы подобного типа, в которых их точность поддержания заданного параметра сильно зависит от параметров применяемого тиристора.Целью изобретения является создание системы регулирования с выбором дискретного значения регулируемой величины более простой по конструкции и с более стабильными характеристиками по току срабатывания,Упрощение конструкции получено за счет такого нового выполнения тиристорного порогового устройства, в котором совмещены три функции: а) сравнение подведенной величины тока с известной; б) выработка релейного сигнала при заданном значении входного тока; в) усиление мощности,На чертеже показана схема предлагаемой системы регулирования,Система регулирования с выбором дискретного значения регулируемой величины состоит из вторичного преобразователя 1, например, имеющего унифицированный токовый выход, подключенного, например, к датчику температуры 2. Выход преобразователя 1 подсоединен к месту соединения тиристора 3, диода 4 и эмиттера транзистора 5, коллектор которого соединен с управляющим электродом тиристора 3 и с установочным источником тока 6, образованным, например, источником напряжения с последовательно включенным резистором. Анод тиристора 3 через нагрузочный эле мент 7, например обмотку электронагревателя, соединен с источником силового напряжения 8. База транзистора 5 соединена с общей шиной для источников 6, 8 и выходной клеммы вторичного преобразователя 1, Система 10 работает следующим образом.При токе с выхода вторичного преобразователя 1 больше тока от источника 6 (температура печи электронагревателя больше заданной) транзистор 5 насыщен, ток через уп равляющий электрод близок к нулю и черезнагрузочный элемент 7 тока нет, По мере уменьшения температуры печи уменьшается ток с выхода вторичного преобразователя 1.Когда величина тока с выхода вторичного пре образователя достигнет такой величины, прикоторой транзистор 5 выходит из режима насыщения, в управляющий электрод тиристора 3 начнет втекать ток, вызывая значительно больший ток его катода. С увеличением тока 25 катода тиристора 3 уменьшается ток эмиттера и коллектора транзистора 5, вызывая еще большее увеличение тока через управляющий электрод и катод тиристора 3 и т. д., т. е. произойдет лавинообразный процесс, при котором 30 весь ток источника 6 потечет через управляющий электрод тиристора 3, включая послед473160 Составитель Ю, БаеваТехред Е, Подурушина орректоры: Л. Корогод и А, Николаева ельдм едакт Тираж 869Совета Министров СССоткрытийнаб., д. 4/5 Изд.796сударственного комитетапо делам изобретенийМосква, Ж, 1 заушская одписное Заказ 2143/14ЦНИИПИ Г ипография, пр. Сапунова, 2 ний. Ток от источника 8 будет протекать через нагрузочный элемент 7, тиристор 3 и диод 4. При увеличении температуры, вследствие протекания тока через нагрузочный элемент 7, и увеличении тока с вторичного преобразователя 1, транзистор в отрицательную полуволну напряжения 8 снова войдет в режим насыщения и среднее значение тока через нагрузочный элемент станет равным О. Далее процессы будут аналогичны рассмотренным.При использовании в качестве источника 8 постоянного напряжения тиристор 3 будет при выходе за заданные пределы параметра все время в сработанном состоянии до тех пор, пока оператор на короткое время не разомкнет цепь питания источника 8,4 Предмет изобретенияСистема регулирования с выбором дискретного значения регулируемой величины, содер жащая вторичный преобразователь, подключаемый, например, к выходу датчика температуры, диод, тиристор, анод которого через нагрузочный элемент соединен с источником силового питания, а управляющий электрод 10 подсоединен к источнику тока и через переходколлектор - эмиттер транзистора к своему катоду, отличающаяся тем, что, с целью увеличения стабильности срабатывания, выход вторичного преобразователя соединен с 15 катодом тиристора и через диод с общей шиной указанных источников, к которой подключена и база указанного транзистора.
