Способ обесфторирования природных фосфатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 472106
Авторы: Гамбург, Ложкин, Олонцев, Пащенко, Скоробогатов
Текст

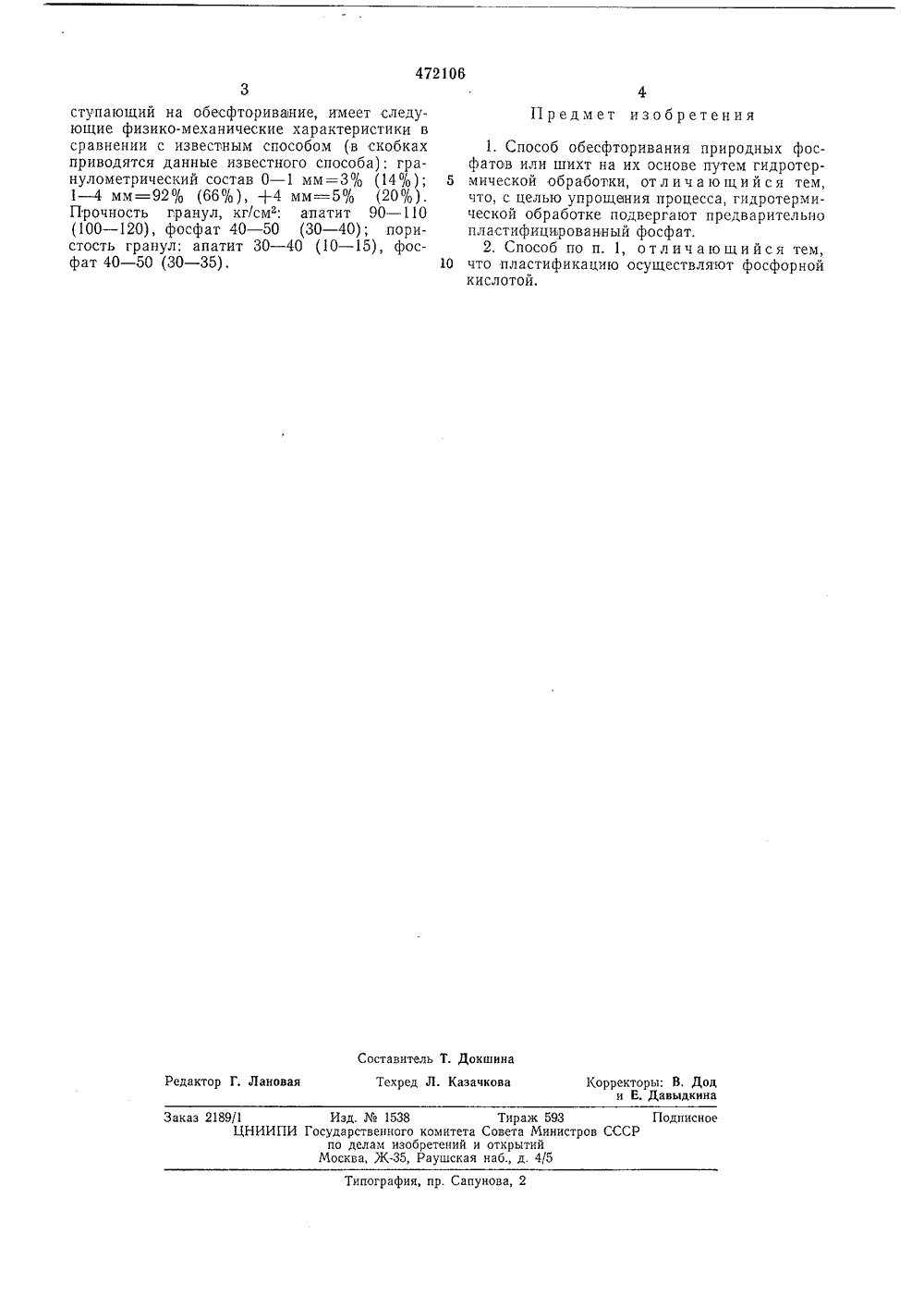

О П И С А Н И Е 1472 О 6ИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспИлик(23) Приорит Совета Министров СССРоо делам изобретенийи откоытнй Бюллетень Ъе 2исания 04,09.75 убликовано 30.05.7 3) УДК 631.851(088.8 ата опубликования 2) Авторы изобретения А. ф, Ложкин, В. Н, Пащенко, И. ф. Олонцев, Л. Я. Гамбург и В. А. Скоробогатов Пермский политехнический институт1) 3 аявител 54) СПОСОБ ОБЕСФТОРИВА ПРИРОДНЫХ ФОСФАТО обесф же мо готовк кой п бретение относится к области получения оренных и кормовых фосфатов, а такжет быть использовано в технике поди сырья для последующей его термичесреработки в реакторах с кипящим слоем.Известен способ обесфторивания природных фосфатов путем гидротермической обработки предварительно гранулированного и нагретого до 400 в 9 С исходного фосфата.Подготовку гранулированного материала осуществляют на тарельчатых грануляторах с последующей сушкой в барабанной сушилке при температуре 120 С. Далее высушенный гранулят направляют на дробильное оборудование с классификаторами, чтобы выделить фракцию 1 - 4 мм, а оставшийся материал возвращают повторно на грануляцию,Выделенную фракцию направляют в зону подогрева основного аппарата (многозонного реактора КС для обесфторивания), где происходит подогрев гранул до температуры 400 - 900 С отходящими газами от обесфторивания, Далее следует обесфторивание материала в основной зоне при 1200 в 15 С.Основными недостатками этого способа являются: подготовка гранулированного материала ведется вне основного аппарата, способ грануляции с последующей сушкой, дроблением и классификацией является громоздким и энергоемким; полученный гранулят имеет широкий фракционный состав и недостаточныс физико-механические характеристики; неполное использование тепла отходящих газов 5 от обесфторивания.Цель изобретения - упрощение процесса.Для этого гидротермической обработке подвергают предварительно пластифицированный фосфат, причем пластификацию осуществля ют фосфорной кислотой.Такой способ позволяет более полно использовать тепло отходящих газов, получать материал узкого гранулометрнческого состава, а благодаря интенсивности процесса сушки в 15 кипящем слое получать более пористые гранулы, что значительно интенсифицирует процесс обссфторивания.П р и м е р. Природный фосфат пластифицируют необходимым количеством фосфорной 20 кислоты, снижающей соотношение в шихтеСаО: Р.0,=1,1 - 1,18. Пластифицированный материал через грануляционный питатель поступает в верхнюю зону основного аппарата (минуя необходимые ранее стадии окатыва нпя, сушки, дробления и классификации), гдесушится и гранулируется при температуре 500 С за счет тепла отходящих газов, Из верхней зоны материал направляют в зону подогрева и обесфторивания в основной зоне 30 при температуре 1200 в 15"С. Продукт, по.Составитель Т. ДокшинаТехред Л. Казачкова Корректоры: В, Дод и Е. Давыдкина Редактор Г, Лаковая Заказ 2189/1 Изд1538 Тираж 593 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 3ступающий на обесфторивание, имеет следующие физико-механические характеристики в сравнении с известным способом (в скобках приводятся данные известного способа): гранулометрический состав 0 - 1 мм=З/о (14/о);1 - 4 мм=92/о (66/о), +4 мм=5/о (20/о) Прочность гранул, кг/см. апатит 90 - 110 (100 - 120), фосфат 40 - 50 (ЗО - 40); пористость гранул; апатит 30 - 40 (10 - 15), фосфат 40 - 50 (30 - 35). 1. Способ обесфторивания природных фосфатов или шихт на их основе путем гидротер мической обработки, от л и ч а ю щ и й с я тем,что, с целью упрощения процесса, гидротермической обработке подвергают предварительно пластифицированный фосфат.2. Способ по п. 1, отличающийся тем, 10 что пластификацию осуществляют фосфорнойкислотой,
СмотретьЗаявка
1828354, 14.09.1972
ПЕРМСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ЛОЖКИН АЛЕКСЕЙ ФЕДОРОВИЧ, ПАЩЕНКО ВИКТОР НАЗАРОВИЧ, ОЛОНЦЕВ ИГОРЬ ФЕДОРОВИЧ, ГАМБУРГ ЛЕВ ЯКОВЛЕВИЧ, СКОРОБОГАТОВ ВИКТОР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: C01B 25/26
Метки: обесфторирования, природных, фосфатов
Опубликовано: 30.05.1975
Код ссылки
<a href="https://patents.su/2-472106-sposob-obesftorirovaniya-prirodnykh-fosfatov.html" target="_blank" rel="follow" title="База патентов СССР">Способ обесфторирования природных фосфатов</a>
