Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

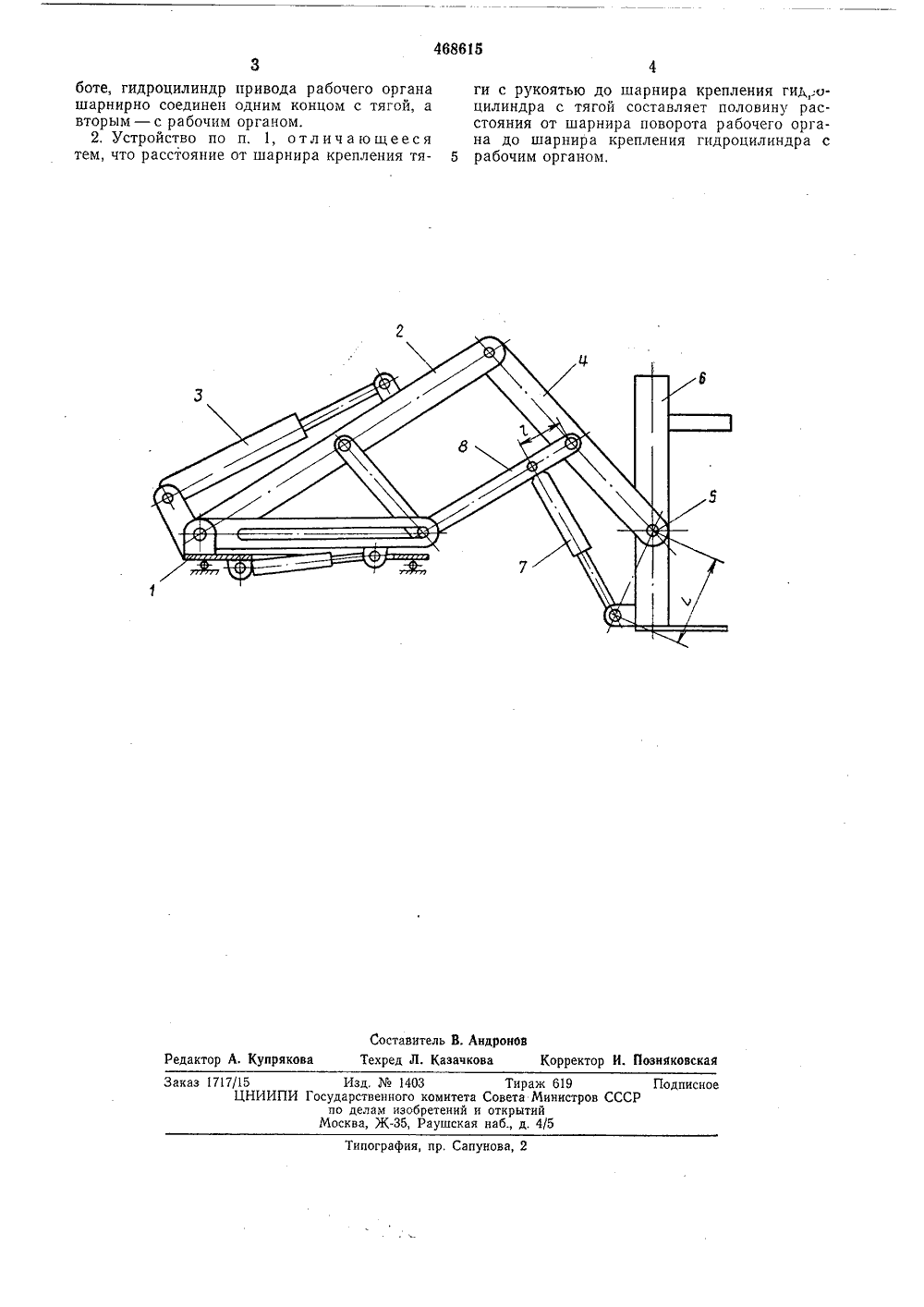

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 4686 В Союз Советских Социалистических23 23 Государственнын комитет Совета Министров СССР ло делам изобретенийи открытий 53) УДК 634.0.36(088,8)В. П. Глазырин, В. М. Струков и И. А. Шнейдер Красноярский завод лесного машиностроения54) УСТРОЙСТВО ДЛЯ СРЕ ЕВЬЕВ бочего нцом с причемс ручиндра ния от о шар- абочим редмет изобретен В основном авт. св.423437 описано устройство для срезания деревьев, смонтированное на раме самоходного шасси и содержащее стрелу, рукоять с рабочим органом и гидро- привод поворота стрелы.Для обеспечения заданной траектории перемещения рабочего органа устройство выполнено с шарнирно-закрепленными в средней части стрелы и рукояти тягами, образующими с последними параллелограмм, причем свободные концы тяг шарнирно соединены мекду собой, а ось их шарнирного соединения подвижно установлена в направляющих и расположена на одной прямой с шарнирами крепления стрелы и подвески рабочего органа, причем одна из тяг выполнена раздвижной, а направляющие выполнены поворотными относительно оси вращения стрелы. Цель изобретения - повышение эффективности в работе устройства,Для этого гидроцилиндр привода раоргана шарнирно соединен одним котягой, а вторым - с рабочим органом;расстояние от шарнира крепления тяпкоятью до шарнира крепления гидроци,с тягой составляет половину расстояшарнира поворота рабочего органа днира крепления гидроцилиндра с рорганом,На чертеже схематично изображено предложенное устройство для срезания деревьев.Устройство для срезания деревьев включаетустановленную на основании 1 стрелу 2, имею щую привод от гидроцилиндра 3 и рукоять 4,на которой посредством шарнира 5 закреплен рабочий орган 6 с приводом от гидроцилиндра 7, закрепленного на тяге 8 и рабочем органе 6 так, что 1=/ Е, где 1 и 1, - расстояния со ответственно от осей крепления тяги 8 и рабочего органа 6 к рукояти 4.Работает устройство следующим образом.Включением гидроцилиндра 7 устанавливают рабочий орган 6 относительно спилнвае мого дерева. При помощи гидроцилиндра 3поворачивают стрелу 2, при этом шарнир 5 рукояти 4 перемещается прямолинейно, а вертикальная ось рабочего органа 6 при фиксированном гидроцилиндре 7 сохраняет задан ное положение, После отделения ствола отпня включением гидроцилиндра 3 производится перенос его к месту повала, а включением гидроцилиндра 7 - направленный повал. 1, Устройство для срезания деревьев ноавт. св.423437, отличающееся тем, 0 что, с целью повышения эффективности в ра468615 боте, гидроцилиндр привода рабочего органа шарнирно соединен одним концом с тягой, а вторым - с рабочим органом.2. Устройство по п, 1, отличающееся тем, что расстояние от шарнира крепления тяСоставитель В. АндроновРедактор А, Купрякова Техред Л. Казачкова Корректор И. Позняковскав каз 1717/15ЦНИИП 403 Тираж 619о комитета Совета Министобретений и открытийги с рукоятью до шарнира крепления гид.оцилиндра с тягой составляет половину расстояния от шарнира поворота рабочего органа до шарнира крепления гидроцилиндра с 5 рабочим органом,
СмотретьЗаявка
1976787, 17.12.1973
КРАСНОЯРСКИЙ ЗАВОД ЛЕСНОГО МАШИНОСТРОЕНИЯ
ГЛАЗЫРИН ВАЛЕРИЙ ПЕТРОВИЧ, СТРУКОВ ВИКТОР МИХАЙЛОВИЧ, ШНЕЙДЕР ИВАН АНАТОЛЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 30.04.1975
