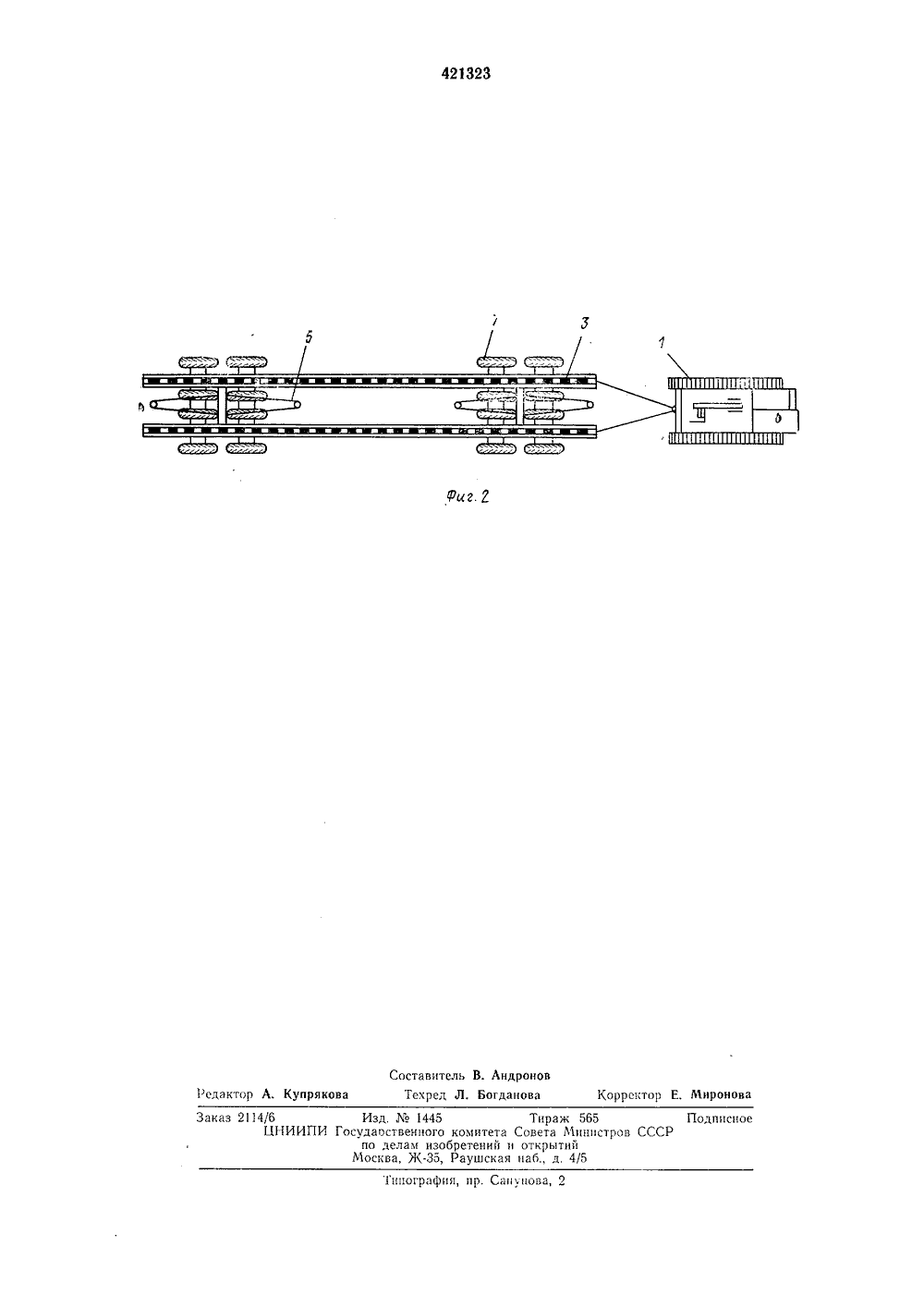

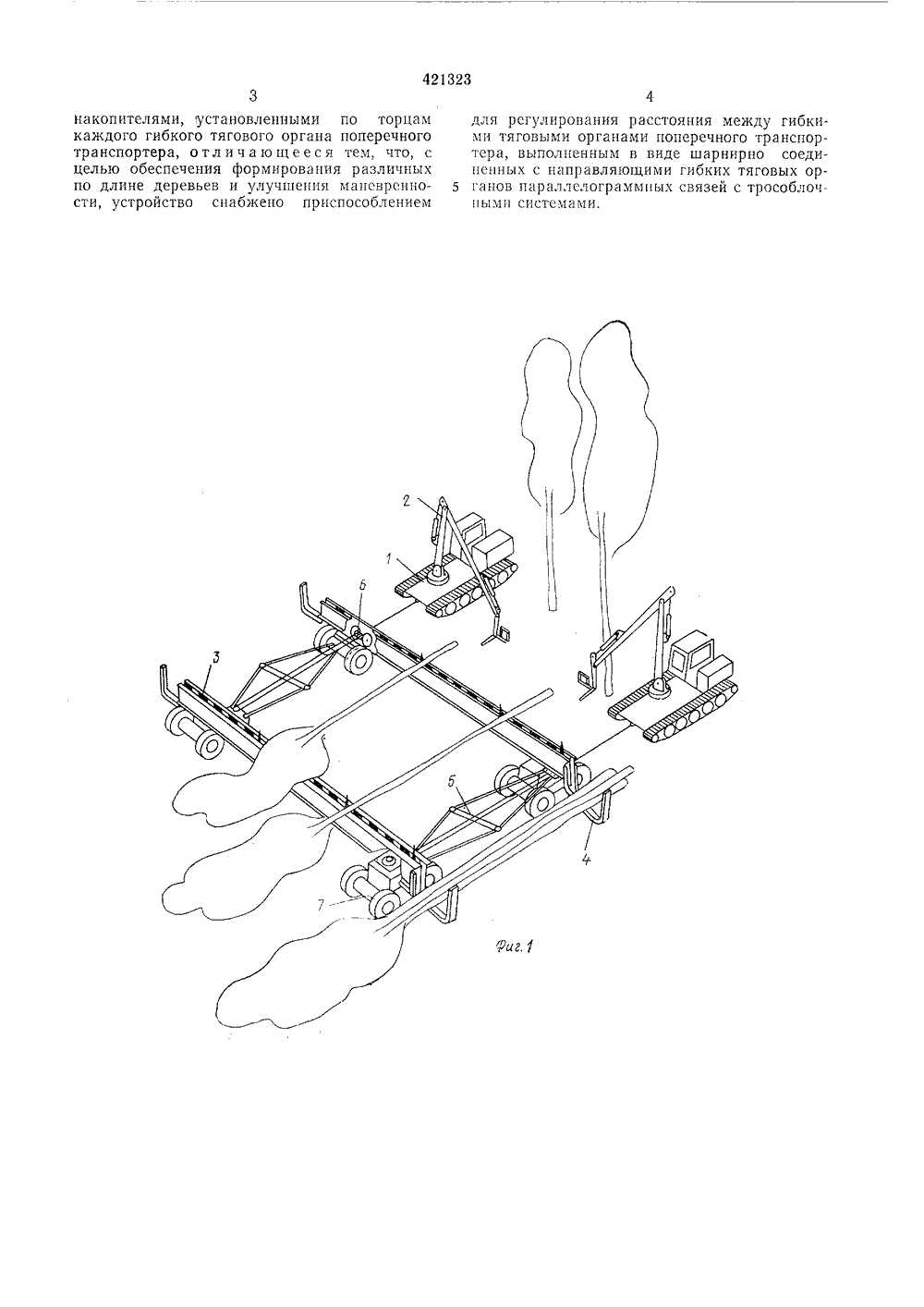

Устройство для формирования срезанных деревьев в пачки

Номер патента: 137259

Опубликовано: 01.01.1961

Авторы: Даенман, Езерский, Кирпенев

МПК: B27C 1/12, B65G 15/40, B65H 26/00

Метки: автоматический, деревянных, заготовок, перекладчик, поперечный, продольного, транспортера

...поступления на поперечный транспортер.На фиг. 1 схематично представлен перекладчик, вид сбоку; на фиг. 2 - то же, вид сверху и на фиг, 3 - перекладчик в разрезе по А-Л на фиг, 1.На станине 1 расположен подающий механизм 2, который является одновременно прижимом. В столе 8 станины под нижней ветвью пода 1 ощего механизма имеется щель с размерами, соответствующими137259наибольшим размерам заготовки. Щель закрывается дверцей 4, откры. вающейся электромагнитом, При открывании дверцы заготовка, перемещаясь вместе с ней, попадает в желоб 5, а из него - в зажимы толкателя б, расположенного на поперечном транспортере 7. Зажимы при подходе к желобу открываются с помощью упора 8, который отводится копиром 9, Электромагнит открывает дверцу 4 только...

Номер патента: 740642

Опубликовано: 15.06.1980

Авторы: Муханов, Решетников

МПК: B65G 47/52

Метки: передачи, поперечный, продольного, транспортера

...и зубцами 1 О на другом. С зубцами взаимодействует фиксатор. управление подъемно.олускным мех:11 иМ(ъм Осу 1 цссталяется 01 конечноО выкю 1 Ьзс;я 1 2.Передача деталей, например валов, с про.дольного транспортера на поперечный 14осуществляется следующим образом.При заполнении продольного транспортерана определенную величину датчик контроля Бзаполнения при осуществлении рабочего цикластанка дает команду на передачу заготовки,включается пневмогидроцилиндр, штокс электромагнитными захватами 8 опускаетсяв зону транспортера на заготовку, при этом 10через контакты конечного выключателя 12подается напряжение для питания катушекэлектромагнитных захватов 8.Одновременно зубчатая рейка 5, связаннаяжестко со штоком 6, поворачивает зубчатый...

Номер патента: 313756

Опубликовано: 01.01.1971

Авторы: Виговский, Свердловский

МПК: B65G 1/06

Метки: бревен, подачи, поперечного, поштучной, транспортера

...с некоторым запаздыванием в зависимости от диаметра бревна. В зависимости от зо диаметра и кривизны бревна рабочий орган%) 25 Устройство для поштучной подачи бревен с поперечного транспортера, включающее ши. бер с приводом от гидроцилиндра и датчик закрытия шибера, отличаютчееся тем, что, с целью упрощения конструкции и уменьшения времени на цикл подачи бревна, дачик закрытия шибера выполнен в виде двуплечевого маятника и установлен в нижней части транспортера в непосредственной бпизости от точки опоры бревна, а на шибере со стороны транспортера закреплена пружина, под которой в теле шибера установлен контактор питания транспорт ра,30 35 40,1 фг паа 647 тт ад.,М 1210 1 одпасао пра;+,бпастнаа тапографая Кастромс саго управленца по...

Номер патента: 594920

Опубликовано: 28.02.1978

Авторы: Броцман, Быков, Логинов, Смирнов

МПК: A01D 45/06

Метки: льноуборочной, поперечно-пальцевый, транспортер

...исполнения снимающих лопаток с диском; на фиг. 4 - схема съема стеблей с пальцев лопатками.Поперечно-пальцевый транспортер льноуборочной машины состоит из звездочек 1, 10 цепей 2 с наклоненными вперед пальцами 3,дисков 4 со снимающими лопатками 5, направляющих 6 и 7. Диски 4 выполнены выступающими за направляющие 6. Каждая лопатка 5 имеет вырез со стороны, обращенной 15 к цепи 2, обеспечивающий охват пальца спередней, боковой и задней сторон. Для четкого взаимодействия снимающих лопаток 5 с пальцами 3 количество зубьев на выходных звездочках должно быть в целое число раз 20 больше количества звеньев цепи 2 между соседними пальцами 3 и этому числу должно равняться количество снимающих лопаток 5 на дисках 4.Работает поперечно-пальцевый...

Номер патента: 608724

Опубликовано: 30.05.1978

Автор: Киляков

МПК: B65G 47/00

Метки: лесоматериалов, передачей, поперечного, продольный, транспортера

...на вход пускового блока поперечного транспортера (блок начертеже не показан).Устройство работает следующим образом.В исходном состоянии устройства контактывсех датчиков замкнуты, реле 14 и пусковойблок включены, поперечный транспортер работает. Поступление первого лесоматериалана выходную позицию 1 приводит к размыканию части или всех контактов группы датчиков наличия позиции 1, однако реле 14продолжает получать питание через контакты 15 - 17. Поперечный транспортер продолжает работать. Затем первый лесоматериалпопадает на позицию 2, а позиция 1 освобождается, Теперь размыкаются часть или всеконтакты группы датчиков позиции 2, а контакты группы датчиков позиции 1 замыкаются. Поперечный транспортер продолжает работать.Пусть на позицию...
