Способ изменения числа отражений в элементах нарушенного полного внутреннего отражения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

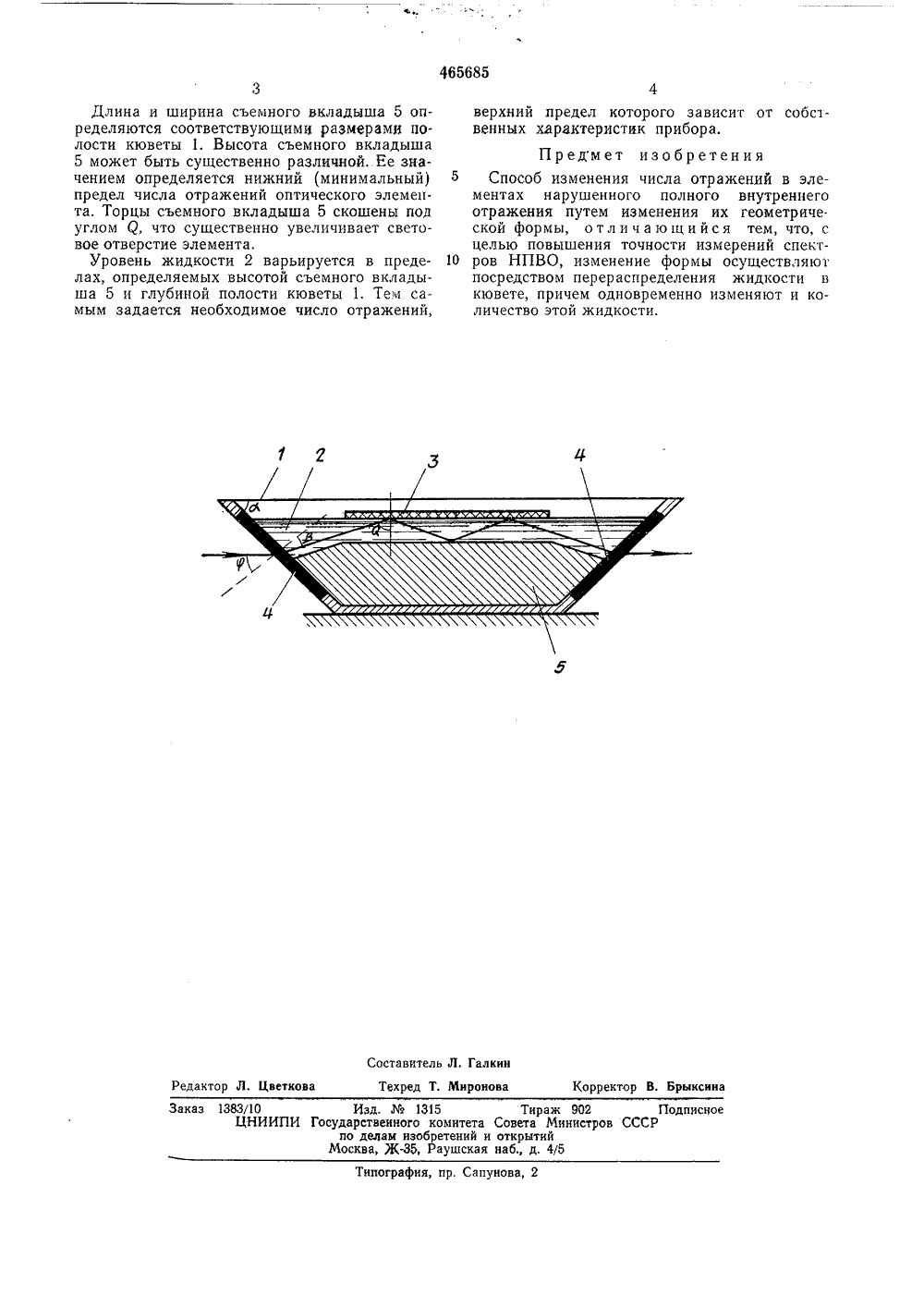

О П И С А Н И Е н 11 46568ИЗОБРЕТЕНИЯК АВ 10 РСКОМУ СВИДЕ 1 ЕЛЬС 1 ВУ Союз Советских Социалистических Республик(51) М. Кл. б 01 п 21/4 присоединением заяв Государстеениык комитет Совета Министров СССР по делам изобретений(088.8) открь 2) Авторы изобретен В, Сайдов и М. Е. Юдович Ленинградский ордена Ленина и Знамени государственный униве дена Трудового Красного тет имени А. А. Жданова(54) СПОСОБ ИЗМЕНЕНИЯ ЧИСЛА ОТРАЖЕНИ В ЭЧЕМЕНТАХ НАРУШЕННОГО 11 ОЛНОГО ВНУТРЕННЕГО ОТРАЖЕНИЯ2 ому из раздело ного полного внут б относится к одн скопин - нарушен отражения (НПВО об может найти п нии спектров нер имых и сильнопогл е при исследовании Спосо спектро реннего Спос следова раствор а такж лений, менение при и творимых, мало щающих вещест оверхностных яв у разый об- граниемент. я пресвета на гранитент висследуем мления света на оптический элсит от показател угла а. де Я. - у ела опт азецъ Р е .р.аадел наченне омления гол падения ический зле - угол прел а воздух - угла р зави жидкости 2 3 30 лПри этих исследованиях в спектроскопии НПВО часто возникает необходимость изменять число отражений в элементе НПВО,С целью повышения точности измерений спектров НПВО изменение формы осуществляют посредством перераспределения жидкости в кювете, причем одновременно изменяют и количество этой жидкости.На чертеже приведена схема устройства, реализующего предлагаемый способ.Устройство содержит кювету 1, прозрачную жидкость 2 с высоким показателем преломления, достаточно широким спектральным диапазоном прозрачности и большим удельным весом, исследуемый образец 3, входное и выходное окна 4, съемный вкладыш 5,Кювета 1, внутри которой размещен съемный вкладыш 5, придающий полости .кюветы форму модифицированной прйзмы Дове, за.- полняется жидкостью с высоким показателем преломления, достаточно широким спектральным диапазоном прозрачности и большим удельным весом. Исследуемыи образец 3 в виде порошка, пленки, пластинки, таблетки размещается непосредственно на поверхности жидкости, заполняющей кювету.5 Варьируя в кювете уровень жидкости, наповерхности которой размещен (плавает) исследуемый образец, можно плавно и в широких пределах регулировать число отражений непосредственно в ходе эксперимента.О Длина полости кюветы 1 ограничена прозрачностью жидкости 2, на поверхности которой размещен исследуемый образец 3, и размерами кюветной камеры спектрофотометра, Ширина и глубина полости кюветы 1 прини маются равными высоте выходной щели монохроматора, Торцовые грани кюветы 1 снабжены входным и выходным окнами 4, размеры которых зависят от размеров полости кюветы 1 и угла а.О Угол а наклона входного и выходного окон4 определяется из соотношения;Редактор Л. Цветкова Корректор В. Брыксина Заказ 1383/10 Изд.1315 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 Длина и ширина съемного вкладыша 5 определяются соответствующими размерами по. лости кюветы 1. Высота съемного вкладыша 5 может быть существенно различной. Ее значением определяется нижний (минимальный) предел числа отражений оптического элемента. Торцы съемного вкладыша 5 скошены под углом Я, что существенно увеличивает световое отверстие элемента.Уровень жидкости 2 варьируется в пределах, определяемых высотой съемного вкладыша 5 и глубиной полости кюветы 1. Тем самым задается необходимое число отражений,верхний предел которого зависит от собственных характеристик прибора. Предмет изобретенияСпособ изменения числа отражений в элементах нарушенного полного внутреннего отражения путем изменения их геометриче.ской формы, отличающийся тем, что, с целью повышения точности измерений спект ров НПВО, изменение формы осуществляютпосредством перераспределения жидкости в кювете, причем одновременно изменяют и количество этой жидкости.
СмотретьЗаявка
1786328, 10.05.1972
ЛЕНИНГРАДСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМЕНИ А. А. ЖДАНОВА
САЙДОВ ГЕННАДИЙ ВИКТОРОВИЧ, ЮДОВИЧ МИХАИЛ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G01N 21/48
Метки: внутреннего, изменения, нарушенного, отражений, отражения, полного, числа, элементах
Опубликовано: 30.03.1975
Код ссылки
<a href="https://patents.su/2-465685-sposob-izmeneniya-chisla-otrazhenijj-v-ehlementakh-narushennogo-polnogo-vnutrennego-otrazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ изменения числа отражений в элементах нарушенного полного внутреннего отражения</a>
