Устройство для предотвращения выбросов из чугуновозных ковшей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 463711
Автор: Тарнопольский
Текст

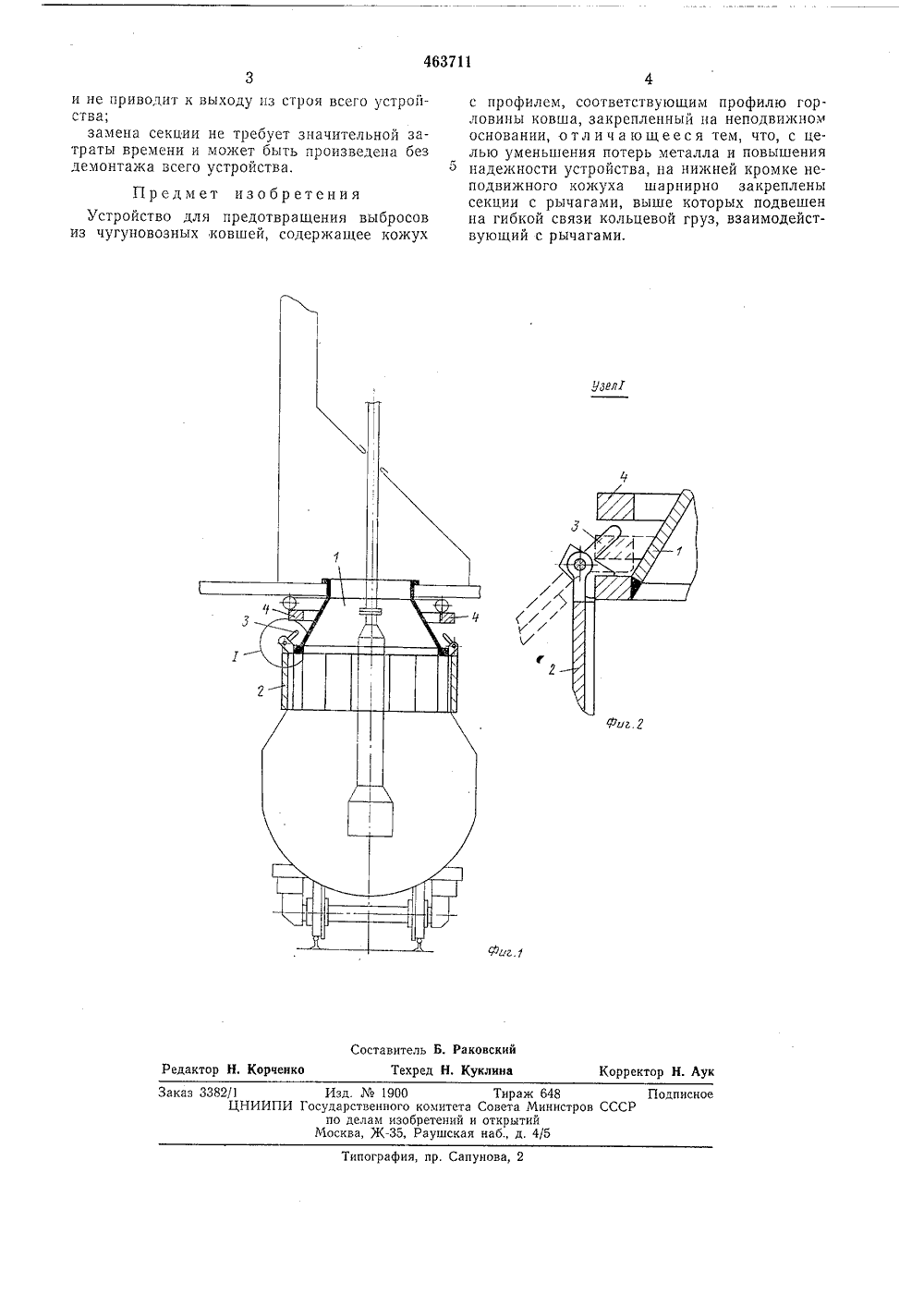

О П И С А Н И Е (и) 4637 цИЗОБЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Сокиапистических(23) Приорит Государственный комитет Совета Министров СССР 3) УДК, 669.162.266.24убликовано 15,03.75, Бюллетеньта опубликования описания 23.01.7 делам изобретений И открытий 72) Автор изобретения(71) Заявител титут чернои металлургии 4) УСТРОЙСТВО ДЛЯ ПРЕДОТВ ВЫБРОСОВ ИЗ ЧУГУНОВОЗНЫХ ЩЕНИ ВШЕ разрушение ее вероятно коробление или термическоеодной или нескольких секций в Изобретение относится к черной металлургии, в частности к устройствам для предотвращения выбросов из чугуновозных ковшей.Известны устройства для предотвращения выбросов, применяемые в установках для внедоменной обработки чугуна в чугуновозных ковшах различными реагентами и предназначенные для исключения выплесков металла из ковша в период обработки. Устройство представляет собой литую или сварную коробку (кожух) круглой или овальной формы, опускаемую на горловину ковша при обработке в нем жидкого чугуна.Недостатками известных устройств являются:неплотное прилегание к горловине ковша, обусловленное наличием на ней наплывов застывшего металла и шлака, попадающих на горловину при наливе или сливе металла;образование трещин и разрывов в корпусе устройства, возникающих в результате термических напряжений в конструкции.Цель изобретения - уменьшение выплесков металла и повышение эксплуатационной надежности устройства, Это достигается тем, что устройство выполнено из неподвижного основания, расположенного вне зоны выплесков, и кожуха, состоящего из отдельных секций, каждая из которых шарнирно связана с основанием. Рабочее положение (при котором горловина ковша закрыта) секции занимают под действием собственного веса, а их нейтральное положение обеспечивается путем принудительного воздействия какого-либо источника силы на рычаги секций.На фиг. 1 показано описываемое устройство: на фиг. 2 - разрез по рычагам секций(узел 1 на фиг. 1) .Устройство состоит из неподвижного основания 1, секций 2 с рычагами 3, шарнирно10 закрепленных на основании, и кольцевого груза 4, перемещаемого в вертикальном направлении. В нерабочем (нейтральном) положении устройства кольцевой груз 4 лежит нарычагах 3 секций 2, и последние под воздей 15 ствием груза поворачиваются на своих осях,отклоняясь за пределы железнодорожного габарита. После установки состава чугуновозных ковшей под устройство кольцевой груз 4поднимается лебедкой, освобождая рычаги20 секций 2, и последние под действием собственного веса опускаются, охватывая по периметру горловину ковша,Преимущества предлагаемого устройстваследующие:25 при наличии наплывов металла на горловину ковша между устройством и горловинойобразуется щель, величина которой определяется поперечным размером (шириной) секектор Н, Ау Подписно Тираж 648а Совета Миниси открытийая наб., д. 4/5 Изд.Государстве по дела Москва, Ж. Сапунова, 2 ипогра и не приводит к выходу из строя всего устройства;замена секции не требует значительной затраты времени и может быть произведена без демонтажа всего устройства. Предмет изобретенияУстройство для предотвращения выбросов из чугуновозных ковшей, содержащее кожух с профилем, соответствующим профилю горловины ковша, закрепленный на неподвижном основании, отличающееся тем, что, с целью уменьшения потерь металла и повышения о надежности устройства, на нижней кромке неподвижного кожуха шарнирно закреплены секции с рычагами, выше которых подвешен на гибкой связи кольцевой груз, взаимодействующий с рычагами.
СмотретьЗаявка
1941368, 09.07.1973
ИНСТИТУТ ЧЕРНОЙ МЕТАЛЛУРГИИ
ТАРНОПОЛЬСКИЙ БОРИС МИХАЙЛОВИЧ
МПК / Метки
МПК: C21B 3/10
Метки: выбросов, ковшей, предотвращения, чугуновозных
Опубликовано: 15.03.1975
