Устройство для приема сигналов телеуправления по линии электропередач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

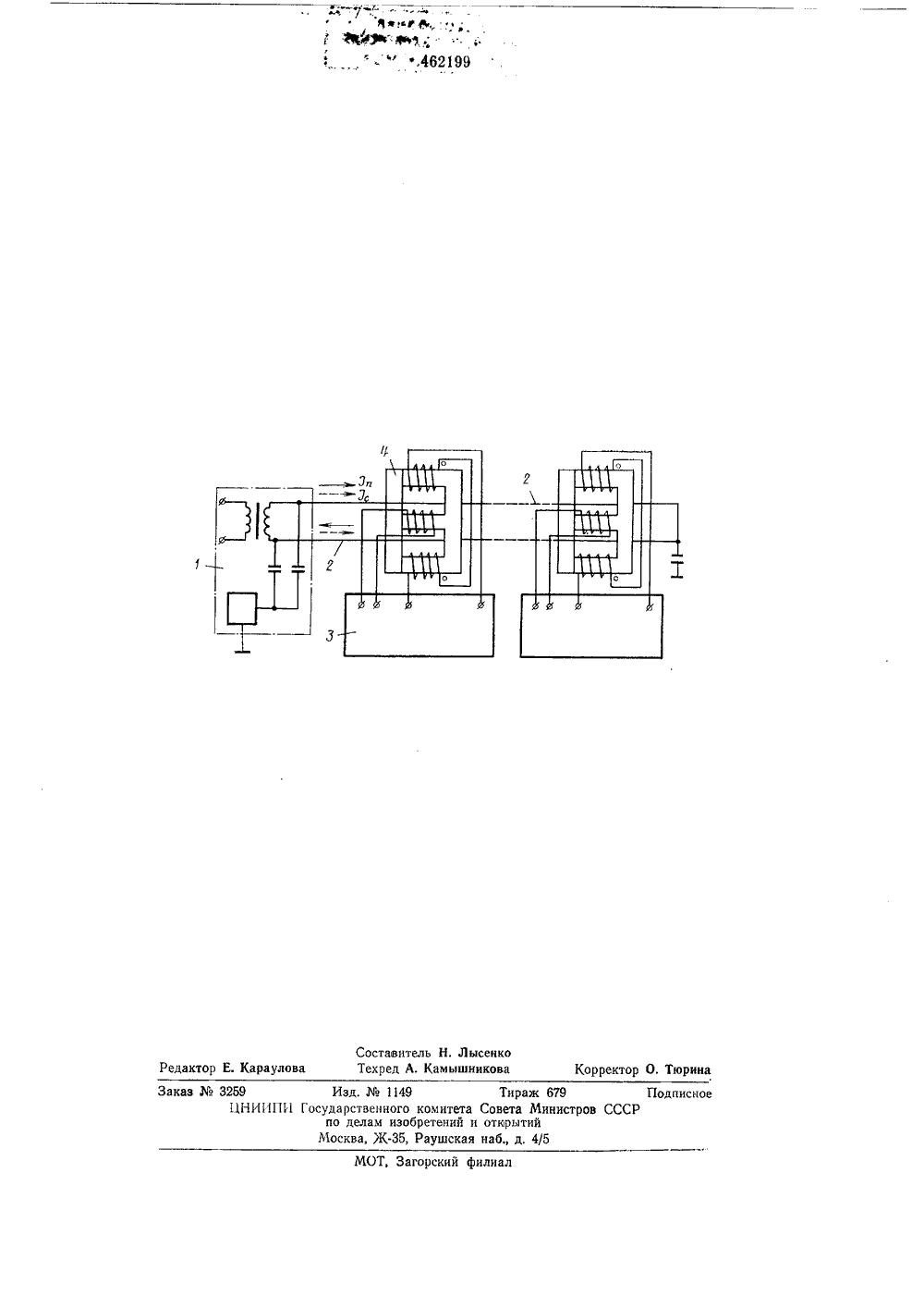

О Союз СоветскиоциалистицескРеспублик ЗОБР ЕНИЯ ТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Зависимое 22) Заявлено 0 етельства -вт. с 51) М 1 8 с 19/004 Ь 3/54 1963132/18-2 0,73 (21) п,ием зая соедини киГосударствениыи комитеСовета Министров СССРво делам изобретенийи открытий(54) УСТРОЙСТВО ДЛЯЕЛЕУПРАВЛЕНИЯ ПО ЛИ Изобретение относится к области телемеханики,и может использоваться в различных отраслях промышленности и на транспорте,Известны устройства для приема сигналов телеуправления по силовой линии, содержащие трансформатор, подключеный через силовую линию к передающей аппаратуре и через сигальные обмотки к приемной аппаратуре. Однако такие устройства неэффвктивны при телеуправленни большим количеством объектов (100 и более).Целью изобретения является упрощение устройства и повышение его надежности.Это достигается тем, что в предлагаемом устройстве трансформатор выполнен с Ш-образным разъемным сердечником, на среднем стержне которого размещена обмотка питания приемной аппаратуры, а сигнальные обмотки расположеныа крайих стержнях и соединены встречно.На чертежеройство.Устройство содержит передающую аппаратуру 1, линию 2, приемную аппаратуру 3, трансформатор с Ш-образным сердечником 4.Устройство работает следующим образом.Источник питания переме 1 ного тока, расположенный в передающей аппаратуре 1, нагружен на петлю кабеля линии 2 и обеспечивает в ней ток питания. Передающая аппара 20изооражео предлагаемое усто Знамени институт горного дела. Скочинского ПРИЕМА СИГНАЛОВ НИИ ЭЛЕКТРОПЕРЕДАЧтура 1 полает в линию сигналы телемеханики, Прием сигналов приемной аппаратурой 3 обеспечивается индукционным путем трансформатором 4.Петля кабеля в окнах сердечника Ш-образного трансформатора индуцирует э.д.с. ао вторичных обмотках, причем обмотка на среднем стержне обеспечивает питане прием. ной аппаратуры; обмотками на крайних стержнях соединены встречно, и напряжение питания на них отсутствует. Подавляются также помехи, проникающие за счет индуктивной связи; э.д,с. сигнала в этих обмотках направлены согласно, поэтому они суммируются,Устроиство для приема сигналов телеуправления по линии электропередач, содержащее трансформатор, подсоединенный через линию электропередач к передающей аппара туре, а сигнальными обмотками - к приемной аппаратуре, отличающееся тем, что, с цель 1 о повышения надежност 1 и и упрощения устройства, трансформатор выполнен с Ш-образным разъемным сердечником, а среднем стержтне которого размещена обмотка питания приемной аппаратуры, а сигнальные обмотки расположены на крайних стержнях и соединены встречно.ректор О, Тюрин Заказ дписно ов ССС Т, Загорский филиа 259 Изд. Ю ЦНИИПИ Государств по дела Москва, нного комитета м изобретений и Ж, Раушская Тираж 67вета Минкрытийб., д, 4/5
СмотретьЗаявка
1963132, 03.10.1973
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
СИДЯК ВЛАДИМИР АЛЕКСАНДРОВИЧ, ИЛЬЮША АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G08C 19/00
Метки: линии, приема, сигналов, телеуправления, электропередач
Опубликовано: 28.02.1975
Код ссылки
