Блок управвления выборкой информации из запоминающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 458035
Автор: Трайто
Текст

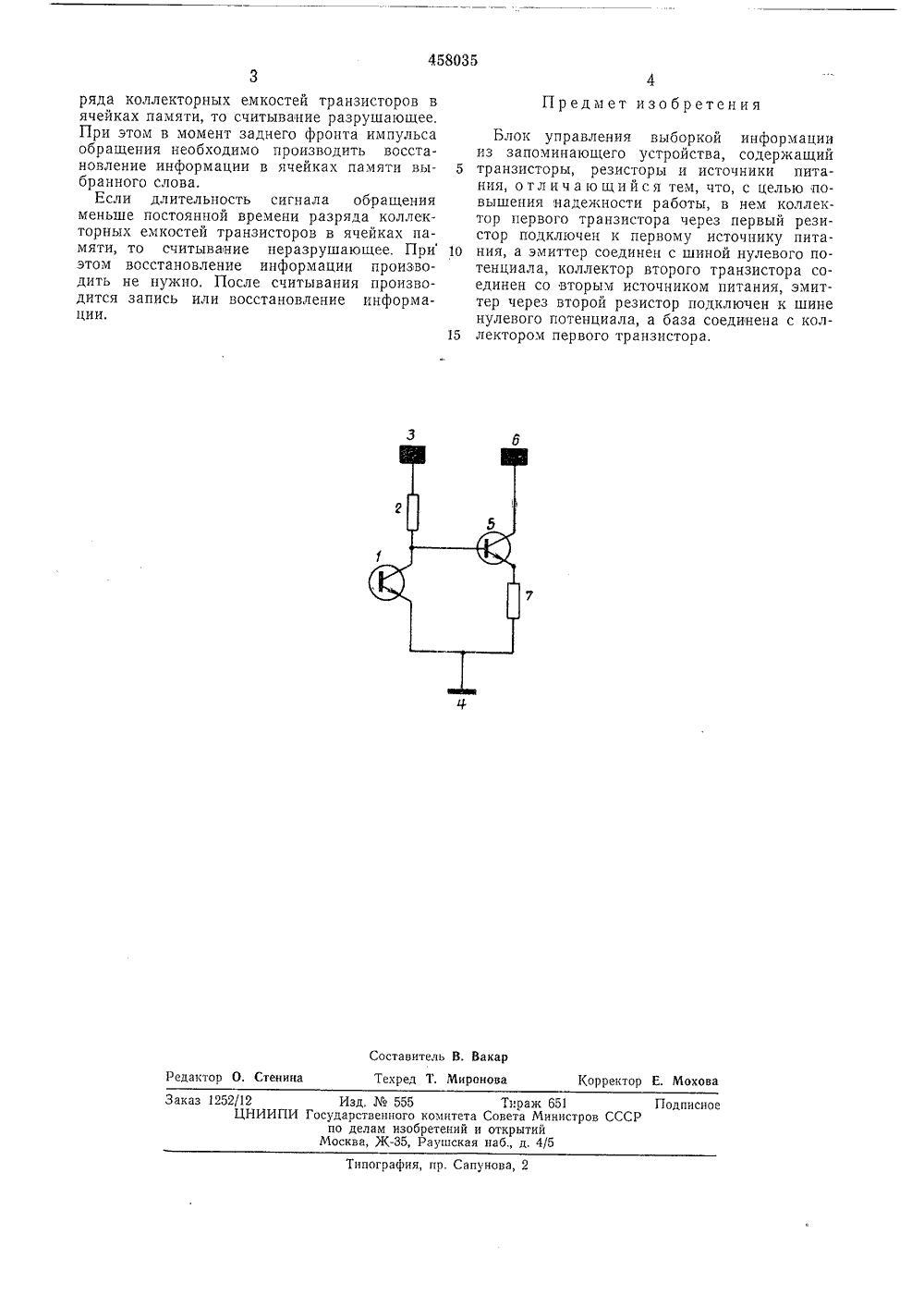

Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Зависим 22) Заявлен льства от авт. св) М. Кл. б 11 с 11/4 05,71 (21) 1662727/18-2 нием заявки с присоед (32) Приорит Опубликовано Государственный номите Совета Министров ССС по делам изобретений,01.75, Бюллетенькрытиы Дата опубликования описани.7 Авторизобретения Трайто 1) Заявите ЪБОРКОЙ ИНФОРМАЦИЕГО УСТРОЙСТВА 4) БЛОК УПРАВЛЕН ИЗ ЗАПОМИНА 10 Изобретение относится к области вычислительной техники, в частности к запоминающим устройствам (ЗУ) электронных вычислительных машин.Уже известны блоки управления выборкой информации из запоминающего устройства, состоящие из транзисторов, резисторов и источников питания.Однако в известные блоки управления выборкой информации из ЗУ входит большое количество (б транзисторов и 3 резистора) электрорадиоэлементов и они имеют два сигнальных входа.Цель изобретения - повысить надежность работы блока управления.Это достигается тем, что в нем коллектор первого транзистора через первый резистор подключен к первому источнику питания, а эмиттер соединен с шиной нулевого потенциала, коллектор второго транзистора соединен со вторым источником питания, эмиттер через второй резистор подключен к шине нулевого потенциала, а база соединена с коллектором первого транзистора.На чертеже представлен блок управления выборкой информации из ЗУ, Коллектор первого транзистора 1 через первый резистор 2 подключен к первому источнику питания 3, а эмиттер соединен с шиной нулевого потенциала 4, коллектор второго транзистора 5 соединен со вторым источником питания 6, эмиттер через второй резистор 7 подключен к шине нулевого потенциала 4, а база соединена с коллектором первого транзистора 1.Блок управления выборкой информации из ЗУ работает следующим образом,Возможны два режима работы: хранение информации (слово не выбрано) и обращение (запись или чтение информации в накопителе).В режиме хранения информации напряжение на входе блока управления равно нулю. Транзистор 1 закрыт, а транзистор 5 открыт. Источники питания 3 и б обеспечивают требуемое напряжение в линии слова, необходимое для хранения информации в ячейках запоминающего устройства. В режиме обращения на входе транзистора 1 появляется положительный сигнал, транзистор открывается и переходит в режим насыщения, напряжение на его коллекторе становится близким к нулю. Транзистор 5 закрывается. Напряжение в линии слова падает до нуля, что приводит к возникновению сигнала чтения отрицательной полярности.В зависимости от длительности сигнала обращения считывание будет разрушающим или неразрушающим. Если длительность сигнала обращения больше постоянной времени раз458035 Предмет изобретения Составитель В, Вакар Техред Т, Миронова Редактор О. Стенина Корректор Е. Мохова Заказ 1252/12 Изд, Л% 555 Тираж 651 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ряда коллекторных емкостей транзисторов в ячейках памяти, то считывание разрушающее, При этом в момент заднего фронта импульса обращения необходимо производить восстановление информации в ячейках памяти вы бранного слова.Если длительность сигнала обращения меньше постоянной времени разряда коллекторных емкостей транзисторов в ячейках памяти, то считывание неразрушающее, При 10 этом восстановление информации производить не нужно, После считывания производится запись или восстановление информации.15 Блок управления выборкой информации из запоминающего устройства, содержащий транзисторы, резисторы и источники питания, отличающийся тем, что, с целью повышения надежности работы, в нем коллектор первого транзистора через первый резистор подключен к первому источнику питания, а эмиттер соединен с шиной нулевого потенциала, коллектор второго транзистора соединен со вторым источником питания, эмиттер через второй резистор подключен к шине нулевого потенциала, а база соединена с коллектором первого транзистора.
СмотретьЗаявка
1662727, 31.05.1971
ПРЕДПРИЯТИЕ ПЯ Г-4816
ТРАЙТО БОРИС ГЕОРГИЕВИЧ
МПК / Метки
МПК: G11C 11/40
Метки: блок, выборкой, запоминающего, информации, управвления, устройства
Опубликовано: 25.01.1975
Код ссылки
<a href="https://patents.su/2-458035-blok-upravvleniya-vyborkojj-informacii-iz-zapominayushhego-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Блок управвления выборкой информации из запоминающего устройства</a>
Токовой источник питания
Номер патента: 736299
Опубликовано: 25.05.1980
Автор: Куличев
МПК: H02M 7/12
Метки: источник, питания, токовой
...ток, пробивается стабилитрон 11. Б результате набазу транзистора 8 подается черезстабилитрон 11 и резистор 12 положительное смещение, которое уменьшает ток базы транзистора 8, Закрытие транзистора 8 вызывает закрытиетранзистора 5, Этот процесс протекает лавинообразно, за счет действияположительной обратной связи поцепи; резистор 6 - стабилитрон 11резистор 12. Конденсатор 10 необходим для обеспечения этого процесса до момента закрытия диода 17,После закрытия транзисторов 8 и 5ток в нагрузку протекает по двумцепям: резистор 7 - стабилитрон 11резистор 12 - диод 13 - стабилитрон15 - и через резистор 16 - стабилит -рон 15, Через резистор 9 протео кает незначительный ток. С моментапереключения транзисторов 5 и 8весь вторичный ток за...
Устройство для тестового контроля логических узлов
Номер патента: 1837297
Опубликовано: 30.08.1993
Авторы: Амбалов, Еськов, Пугач, Тырин
МПК: G06F 11/26
Метки: логических, тестового, узлов
...с вместно с сигналами ДЗП или ДЧТ в зав симости от направления обмена инфорацией с абонентами устройства, сигналы ЗП и ДЧТ с шинного формирователя 15 передаются на дешифратор 3 для стробиров ния в нем адресов абонентов и собираютпо ИЛИ на элементе 25, Сигнал "0" с в хода элемента 20, проходящий через элеент НЕ 23, и сигнал с выхода элемента 25, пооступая на входы элемента И - НЕ 26, форируют на выходе элемента 26 сигнал ОТВ, о означающий окончание цикла обмена сВМ, СИГНАЛ "1" с выхода элемента 23, о разованный сигналом "0" с выхода алел ента 20, и сигнал ДЧТ. поступающие на в оды элемента И 27, образуют на его выхое сигнал "1", который используется для пер ключения шинного формирователя 14 на передачу информации абонента с ШД на...
Мультивибратор
Номер патента: 586547
Опубликовано: 30.12.1977
Авторы: Гуренко, Масленников
МПК: H03K 3/28
Метки: мультивибратор
...а эс коллектором основного транторого через резисторы соедисточника питания, одна изрезистор соединена с коллекто0 полнительного транзистора,На чертеже приведена схем ра,Мультивибратор содержит конденсатор 1,основной транзистор 2, составной транзистор5 3, дополнительные транзисторы 4 и 5, резисторы б - 11, положительную шину 12 и отрицательную шину 13 источника питания, причем шина 12 соединена с коллектором транзистора 3, а через резисторы б - 8 соответственно0 с базой транзистора 2, коллекторам транзисторов 5 и 4, эмиттеры которых объединены иподключены к коллектору транзистора 2, эмиттер которого через резистор 10 соединен с шиной 13, а через конденсатор 1 - с эмиттером5 транзистора 3, подключенным через резистор11 к шине 13,...
Переключающее устройство
Номер патента: 777822
Опубликовано: 07.11.1980
Авторы: Бухавцев, Голубев, Лобанов
МПК: H03K 17/60
Метки: переключающее
...работает следующим образом, После подачи напряжения питания в течение времени выхода контролируемого устройства на режим возможны как наличие, так и отсутствие управляющего сигнала, вызывающего ложное срабатывание переключающего устройства, При наличии подобного управляющего сигнала на шине 17 транзистор 1 открывается, но транзистор 3 остается закрытым, поскольку закрыт транзистор 2, Соответственно закрыты транзисторы 4 и 5. После выхола контролируемого устройства на рабочий режим управляющий сигнал на входной шине И устройства исчезает. При этом закрывается транзистор 1 и открывается транзистор 2. Транзистор 3 остается закрытым, поскольку он имеет противоположный по отношению и транзистору 2 тип проводимости, и открывание транзистора...
Транзисторный ключ с защитой отперегрузки
Номер патента: 799136
Опубликовано: 23.01.1981
МПК: H03K 17/08
Метки: защитой, ключ, отперегрузки, транзисторный
...содержит ключевой транзистор 1, включенный по схеме с общим эмиттером, с резисторами 2 и 3 в цепи базы, транзистор 4, дополняющего тицапроводимости с диодом 5, необходимые дпя переключения тока, поступающего через резистор 6, делитель на резисторах 7 и 8, определяющий амплитуду импульса на базе транзистора 4, ниэкоомный резистор 9, являющийся датчиком тока, резистор 10 утечки, выключающий транзистор 11, того же типа проводимости, что и ключевой транзистор 1, конденсатор 12 и резистор 13 образуют дифференцирующее звено в цепи связи базы выключающего транзистора с шиной 14 входного сигнала, транзистор 15 дополнительного типа проводимости, яв 4пяющийся инвертором входного сигнала,эмиттер которого соединен с шиной 16напряжения...
