Преобразователь расхода воздуха в перепад давления

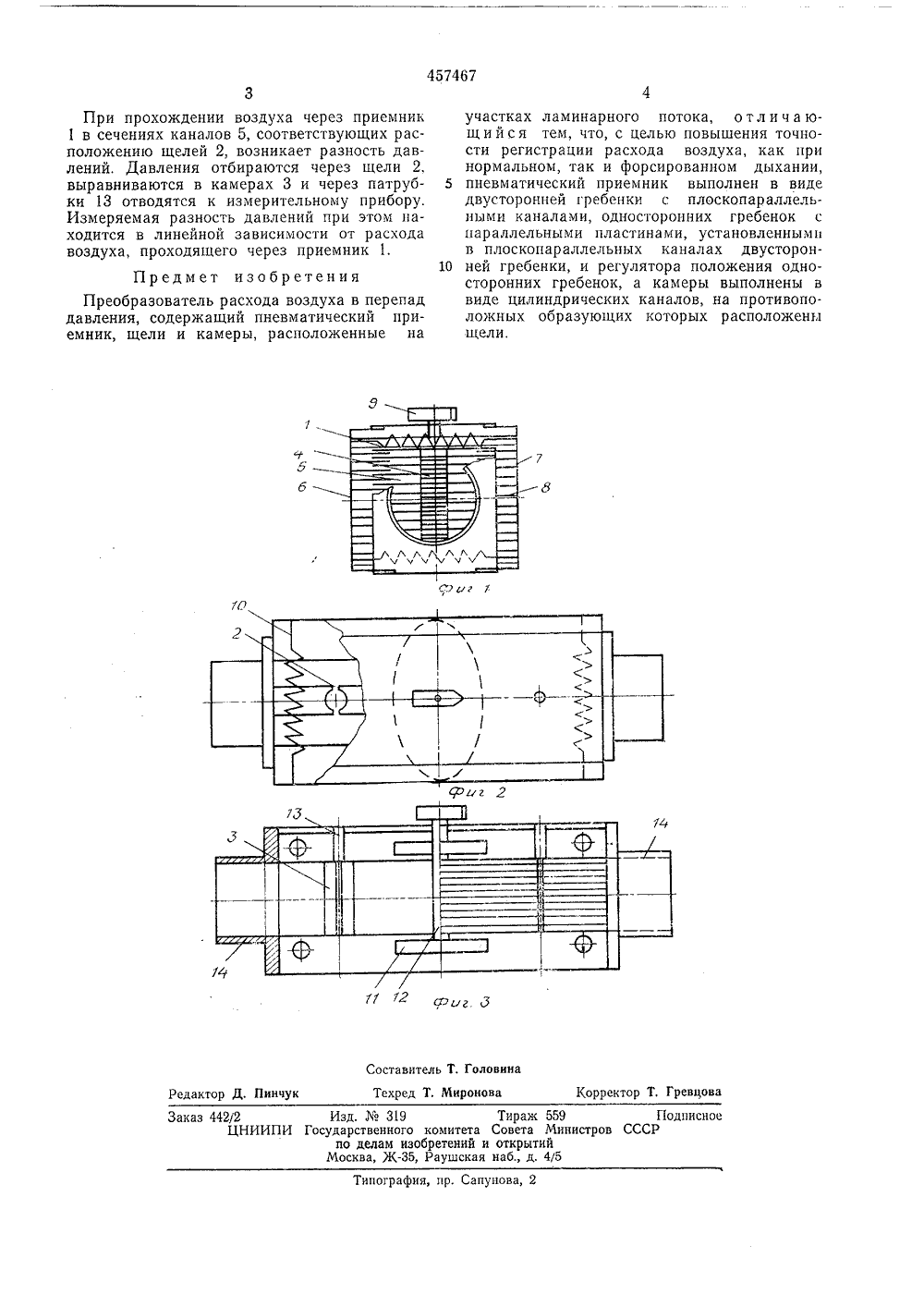

11 457467 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлен ием заявкис присоеди Государственный комите Совета Министров СССР 2) Приорите убликовано 3) УДК 615.475,612..01,75. Бюллетень3 по делам изобрете открыт та опубликования описания 04.03.75 2) Авторы изобретен оздев и А кий инсти5, односторонних гребенок 6 и 7 с параллель ными пластинами 8, установленными в плоско параллельных каналах 5 двусторонней гре бенки 4, и регулятора 9 положения односто ронних гребенок 6 и 7. Эти гребенки соедине ны между собой пружинами 10 сжатия. Ре гулятор 9 имеет кулачки 11 и укреплен на оси 12. Камеры 3 выполнены в виде образо ванных отверстиями в двусторонней гребен ке 4 цилиндрических каналов с патрубками 13 для отбора давления, на противоположных образующих которых расположены щели 2 Для присоединения к газопроводу имеются патрубки 14.ботает следующим об Преобразователь ра разом.С помощью патрубк присоединяется к газо не показан), а с помо прибору для измерения чертеже также не пока ов 14 преобразователь проводу (на чертежах щью патрубков 13 - к разности давления (на ан). Поворо 12, уста ветствую ходов, и бенки 4 мых пру ра 9. Пр 7 изменя Изобретение относится к области медицинской техники.Известен преобразователь устройства для измерения расхода газа при дыхании, содержащий пневматический приемник, щели и ка меры, расположенные на участках ламинарного потока.С целью повышения точности регистрации расхода воздуха как при нормальном, так и форсированном дыхании, пневматический при емник преобразователя расхода воздуха в перепад давления выполнен в виде двусторонней гребенки с плоскопараллельными каналами, односторонних гребенок с параллельными пластинами, установленными в плоскопарал лельных каналах двусторонней гребенки, и регулятора положения односторонних гребенок, а камеры выполнены в виде цилиндрических каналов, на противоположных образующих которых расположены щели, 20На фиг, 1 изображена конструктивная схема преобразователя, вид со стороны поступления (выхода) воздуха; на фиг, 2 - то же, вид сверху; на фиг, 3 - то же, вид сбоку.Преобразователь расхода воздуха в перепад 25 давления содержит пневматический приемник 1, щели 2 и камеры 3, расположенные на участках ламинарного потока. Пневматический приемник 1 выполнен в виде двусторонней гребенки 4 с плоскопараллельными каналами 30 том регулятора 9, сидящего на оси авливается чувствительность, соотщая диапазону преобразуемых растем перемещения в каналах 5 гре. пластин гребенок 6 и 7, прижимае. жинами 10 к кулачкам 11 регулятои перемещении пластин гребенок 6 и ется площадь сечения каналов 5,457467 стиг Составитель Т, ГоловинаРедактор Д. Пинчук Техред Т. Миронова Корректор Т Гревцов аказ 442/2 Изд.319ЦНИИПИ Государственного кпо делам изобрМосква, Ж, Р Тира митета Совет тений и открь ушская наб.,559 ПодписноеМинистров СССРий4/5 ипография, пр. Сапунова,3При прохождении воздуха через приемник 1 в сечениях каналов 5, соответствующих расположению щелей 2, возникает разность давлений. Давления отбираются через щели 2, выравниваются в камерах 3 и через патрубки 13 отводятся к измерительному прибору. Измеряемая разность давлений при этом находится в линейной зависимости от расхода воздуха, проходягцего через приемник 1.Предмет изобретенияПреобразователь расхода воздуха в перепад давления, содержащий пневматический приемник, щели и камеры, расположенные на участках ламинарного потока, о тл и ч а ющийся тем, что, с целью повышения точности регистрации расхода воздуха, как при нормальном, так и форсированном дыхании, 5 пневматический приемник выполнен в видедвусторонней гребенки с плоскопараллельными каналами, односторонних гребенок с параллельными пластинами, установленными в плоскопараллельных каналах двусторон ней гребенки, и регулятора положения односторонних гребенок, а камеры выполнены в виде цилиндрических каналов, на противоположных образующих которых расположены щели.
