Устройство для дифференциальной защиты трансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 45668
Автор: Осипов
Текст

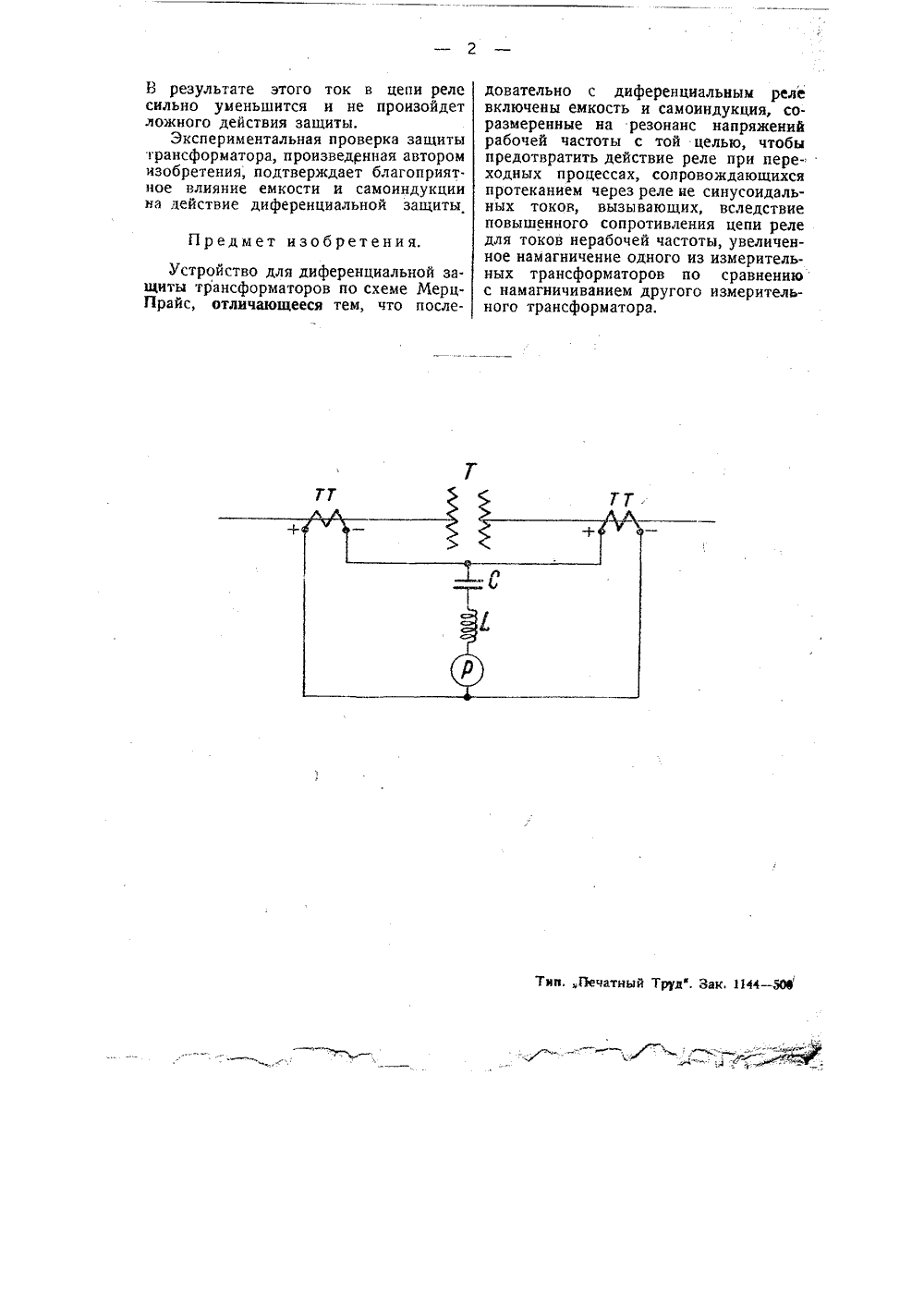

Класс 21 с,ОГИС бря ленному 7 окт56).января 1936 года Осипова, заяперв.155 опубликовано 3 О выдач орского свидетельст ВТОРСНОЕ СВИДЕТЕЛЬ устроиства для диференциаль скому свидетельству Н. И 1934 года (спр, о Примененные на практике диференциальные защиты трансформаторов и генераторов по схеме Мерц-Прайс имеют два существенных недостатка: 1) необходимость применения выдержки времени (около 0,5 сек.), 2) ложные действия защиты при авариях вне зоны защиты, что может быть предотвращено только путем чрезмерного загрубления защиты,Предлагаемое устройство для диференциальной защиты трансформаторов по схеме Мерц-Прайс имеет целью избавиться от указанных недостатков, для чего в схему защиты последовательно с диференциальным реле включаются емкость и самоиндукция, соразмеренные особым образом. При этом реле может быть применено самое простое, электромагнитное или индукционное, мгновенного действия,На чертеже представлена принципиальная однофазная схема предлагаемой диференциальной защиты,Реле Р включено в цепь диференциальной защиты по схеме Мерц Прайс. Цепь питается от трансформаторов тока Т Т, расположенных пообеим сторонам защищаемого трансформатора Т. После. довательно с реле Р включены емкость С и самоиндукция 1., соразмеренные на резонанс напряжений рабочей частоты. ТВО НА ИВОБгЕ ой защиты трансформаторов,Следует отметить, что особой точности в подборе соотношения между емкостью и самоиндукцией не требуется.Если взять емкость С и самоиндукцию Л в таком соотношении, что при ток в 50"периодов произойдет полная компенсация реактивных сопротивлений, то при пропускании через цепь реле синусоидального тока в 50 периодов, трансформатор тока, посылающий этот ток, будет очень мало загружен (только активной составлчющей сопротивлении) и коэфициент трансформации не нарушится.Этот случай имеет место при повреждении в зоне защиты.При протекании же через цепь реле не синусоидальных токов, содержащих вторую, третью, четвертую, пятую и т. д. гармоники (что имеет место в переходных процесах), сопротивление цепи реле сильно возрастет, именно пропорционально каждой частоте, согласно выра.7жению х= Еи)с;При этом индуктивное сопротивление настолько увеличится, что трансформатор тока, питающии в данный момент это сопротивление, увеличит свой намагничива 1 ощий ток и приведет его в соответствие с намагпнчивающим током комплектного ему трансформатора тока.В результате этого ток в цепи реле сильно уменьшится и не произойдет ложного действия защиты.Экспериментальная проверка защиты трансформатора, произведенная автором изобретения, подтверждает благоприятное влияние емкости и самоиндукции на действие диференцнальной защиты Предмет изобретения.Устройство для диференциальной защиты трансформаторов по схеме Мерц- Прайс, отличающееся тем, что последовательно с диференциальным реле включены емкость и самоиндукция, соразмеренные на резонанс напряжений рабочей частоты с той целью, чтобы предотвратить действие реле при переходных процессах, сопровождающихся протеканием через реле ые синусоидальных токов, вызывающих, вследствие повышенного сопротивления цепи реле для токов нерабочей частоты, увеличенное намагниченне одного из измерительных трансформаторов по сравнению с намагничиванием другого измерительного трансформатора.
СмотретьЗаявка
155056, 07.10.1934
Осипов Н. И
МПК / Метки
МПК: H02H 3/28
Метки: дифференциальной, защиты, трансформатора
Опубликовано: 31.01.1936
Код ссылки
