Самонастраивающаяся система управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 454534
Автор: Грудев
Текст

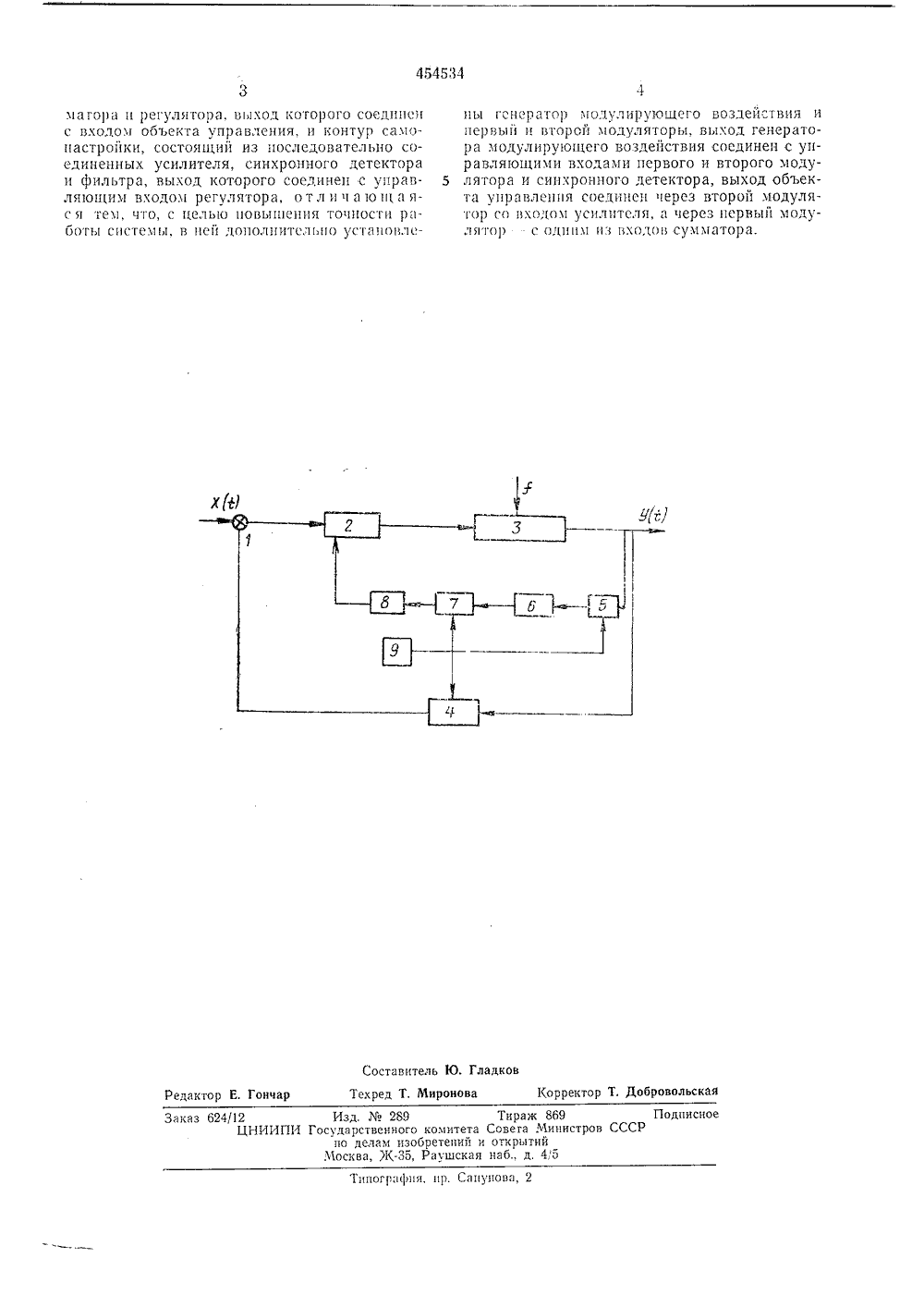

Ртън 1,."Я Е- Ф 1 Ефд,-=".ат,ЙЯ 1 ЦН 1 ) з пп 454534 Союз Саветскнх Социалистических Республик(22) Заявлено 21.08.72 (21) 182265818-2 с присоединением заявкиГосударственный комитет Совета Министров СССР(53) 2-50 (088.8) по делам изобретении и открытий(71) Заявител 1 САМОНАСТРАИВАЮЩАЯСЯ СИС УПРАВЛЕНИ 1Изобретение относится к самонастраивающимся системам автоматического управления с параметрическими связями.Известная самонастраивающаяся система автоматического управления содержит основной контур управления, состоящий из последовательно соединенных сумматора, регулятора, выход которого соединен с входом объекта управления, и контур самонастройки, состоящий из последовательно соединенных усилителя, синхронного детектора и фильтра, выход которого соединен с управляющим входом регулятора,Для повышения точности работы системы предлагаемая система отличается от известной тем, что в ней дополнительно установлены генератор модулирующего воздеиствия и первый и второй модуляторы, выход генератора модулирующего воздействия соединен с управляющими входами первого и второго модулятора и синхронного детектора, выход объекта управления соединен через второй модулятор с входом усилителя, а через первый модулятор - с одним из входов сумматора. иведена предлагаемая систечертеж 1 ет изобретения улятор 2 с пебъект управрвый модуляма,Она содержит сумматор 1, рег ременным коэффициентом Кр, ления 3 с коэффициентом К, п тор 4 с коэффициентом, изменяемым в про 1 2цессе модуляции от Ко до Ко, второи модулятор 5 с коэффициентом, изменяемым в1,2процессе модуляции от К, до К, усилитель 6 с коэффициентом К;, синхронный детектор 7, фильтр низких частот 8, генератор 9 модулированных воздействии с частотой Р.В системе при синхронной модуляции коэффициентов модуляторов 4 и 5 (синфазной при отрицательной и противофазной при положительной связях) осуществляется модуляция выходной величины в системы изменением параметра цепи обратной связи и демодуляция этоп величины элементом 5, разностный сигнал частоты модуляции усиливается усилителем 6, после оценки его фазы относительно модулирующего воздействия в детекторе 7 и фильтрации в фильтре 8, воздействует на управляющий вход регулятора 2 до установления в системе равновесия, определяемого по отсутствшо модуляции сигнала на выходе усилителя 6.Пробный сигнал модулирующего генераторавыбирается в виде моделирующего прп ГСО и заполняющего при ГСО.25 Самонастраивающаяся система управления, одержащая основной контур управления, со тоящий пз последовательно соединенных сум454534 Составитель Ю. Гладков Корректор Т. Добровольская Текред Т. Миронова Редактор Е. Гончар Заказ 624/12 Изд.289 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, К, Раушская наб., д. 4,5Типография, пр. Сапунова, 2 магора и регулятора, выход когорого соедшсн с входом ооъекта управления, и контур самонастройки, состоящий из последовательно соединенных усилителя, синхронного детектора и фильтра, выход которого соединен с управляющим входом регулятора, о т л и ч а ю щ и яс я тем, что, с целью повышения точности р- боты системы, в ней дополнительно установлены генератор модулирующсго воздействия и первый и второй модуляторы, выход генератора модулирующего воздействия соединен с управляющими входами первого и второго моду лятора и синхронного детектора, выход объекта унравлешя соединен через второй модулягор со входом усилителя, и через первый моду;5 Тор с однил из входов сух 1 атора.
СмотретьЗаявка
1822658, 21.08.1972
ПРЕДПРИЯТИЕ ПЯ М-5191
ГРУДЕВ КИМ ЛУКИЧ
МПК / Метки
МПК: G05B 13/00
Метки: самонастраивающаяся
Опубликовано: 25.12.1974
Код ссылки
<a href="https://patents.su/2-454534-samonastraivayushhayasya-sistema-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Самонастраивающаяся система управления</a>
