Электроныный коммутатор аналоговых сигналов

Номер патента: 452071

Авторы: Ганцев, Горбунов

ZIP архив

Текст

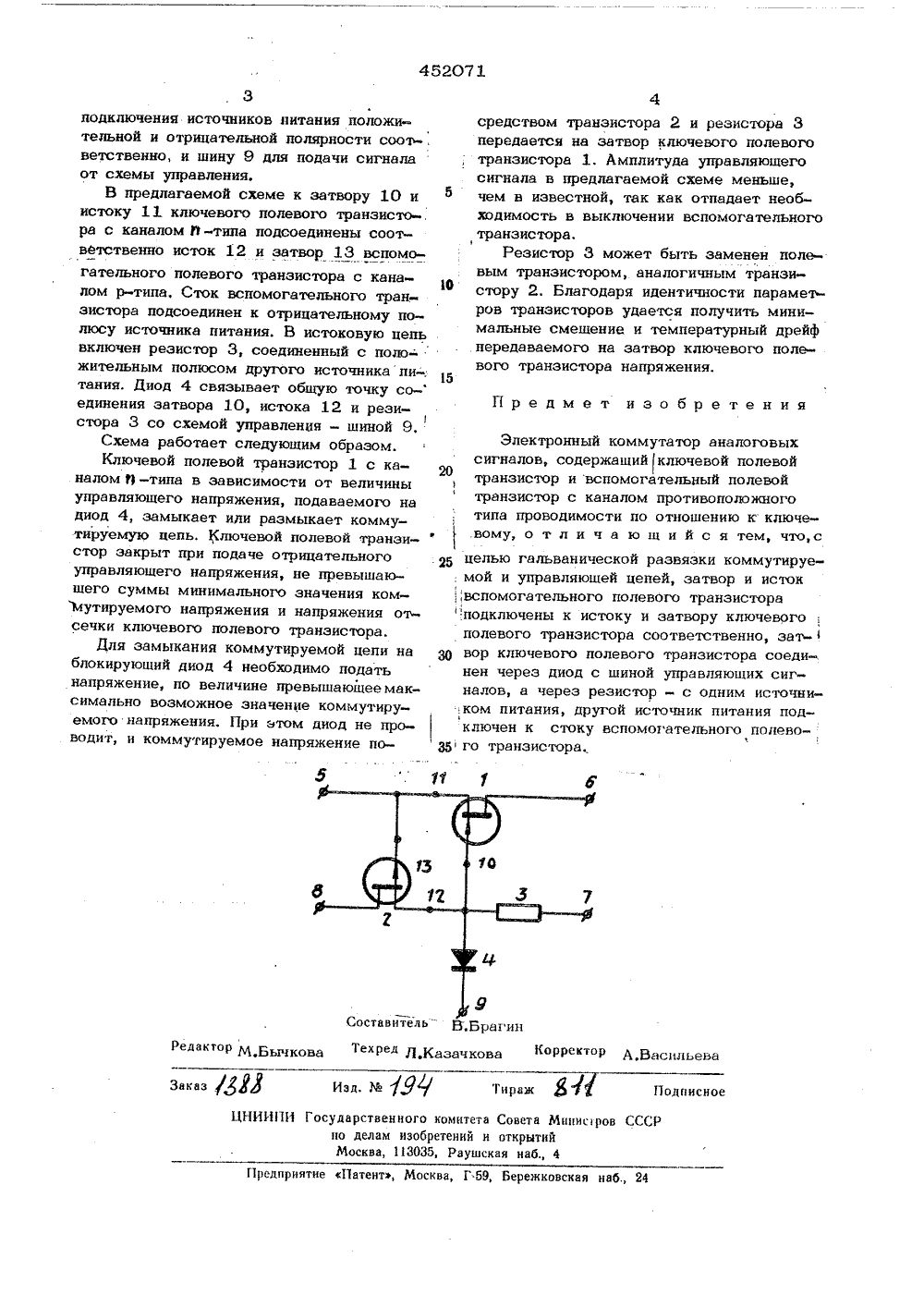

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(11) 452071 161) Зависимое от ав етельства-9 заявки ь с присоединен ооударственный номитеСовета Министров СССРпо делам изобретенийи открытий 2) Приоритет -53) УДК 621,37. А, Ганцев и В, А, Горбуно 71) Заявит сковский ордена Трудового Красного Знал 1 ен инженерно-физический институт 54) ЭЛЕКТРОННЫЙ КОММУТАТОР АНАЛОГОВЫСИ ГНА ЛОВ грешности, Кроме этого, для отключения обоих канальных транзисторов требуется сравнительно большое управляющее напряжение, что накладывает определенные ог раничения на диапазон коммутируемого напряжения.Пель изобретения - т альввническвя развязка коммутируемой и управляюпей цепейЭто достигается тем, что затвор и ис- О ток вспомогательного полевого транзистохинке и лючены к истоку и затвору ключе- левого транзистора соответственно ключевого полевого транзистора н через диод с шиной упрввляк)ших в, а через резистор - с одним исм питания, другой источник питаключен к стоку вспомогательного о транзистора.чертеже показана схема предлагаелектронного коммутатора аналогонв лов. ра под вог твор един б сиги по лево го вых с содержит ключевой полевой трани вспомогательный полевой транреэистор 3, диод 4, входную б ю 6 клеммы, шины 7 и 8 для зис тор зис тори выхо Изобретение относится к измерительной и электронно-вычислительной тепредназначено для переключения аналоговых сигналов,В известной схеме для уменьшения погрешности коммутации, связанной с зависимостью величины сопротивления ключевого транзистора в проводящем состоянии от величины колтмутируелюго напряжения, осуществлена гальваническая связь управляюпего и входного электродов ключа через канал вспомогательного канального транзистора. Развязка коммутируемой и управляющей цепей в проводяшем состоянии ключа осуществляется с помощью двух обрат- носмешенных диодных вентилей, в разомкнутом - подачей на затвор вспомогательного транзистора запирающего сигнала от схемы управления.Недостатком схемы является гальваническая связь цепей управления и коммутации в течение процесса переключения. Подобная гальваническая связь в целом ряде электронных устройств не допустилта или приводит к появлению дополнительной по 51) М. Кл, Н 03 к 17/60452071 Электронный коммутатор аналоговыхсигналов, содержащийключевой полевойтранзистор и вспомогательный полевойтранзистор с каналом противоположноготипа проводимости по отношению к ключе .вому, о т л и ч а ю щ и й с я тем, что,сцелью гальванической развязки коммутируемой и управляющей цепей, затвор и исток,",вспомогательного полевого транзистора т- "подключены к истоку и затвору ключевогополевого транзистора соответственно, заттвор ключевого полевого транзистора соединен через диод с шиной управляющих сигналов, а через резистор - с одним источником питания, другой источник питания подключен к стоку вспомогательного полево 35 го транзистора,И 6 тавитель В. Враг ин едактор М Бычков кре Л,Казачкова КоРРектор А,Васильева Заказ ТЗжаз Иза. РЗ Щ/ Тираж аа "Т одписное ИИИПИ Государственного комитета Совета Микисров по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва, Г 59, Бережковская наб., 24 подключения источников питания положительной и отрицательной полярности соот-,ветственно, и шину 9 для подачи сигналаот схемы управления,В предлагаемой схеме к затвору 10 иистоку 11 ключевого полевого транзистора с каналом 13-типа подсоединены соответственно исток 12 и затвор 13 вспомогательного полевого транзистора с каналом р-типа. Сток вспомогательного транзистора подсоединен к отрицательному полюсу источника питания, В истоковую цепьвключен резистор 3, соединенный с поло-жительным полюсом другого источникапи-;тания. Диод 4 связывает общую точку со-единения затвора 10, истока 12 и резистора 3 со схемой управления - шиной 9,Схема работает следующим образом.Ключевой полевой транзистор 1 с каналом И-типа в зависимости от величиныуправляющего напряжения, подаваемого надиод 4, замыкает или размыкает коммутируемую цепь. ключевой полевой транэистор закрыт при подаче отрицательногоуправляющего напряжения, не превышающего суммы минимального значения коммутируемого напряжения и напряжения осечки ключевого полевого транзистора.Для замыкания коммутируемой цепи наблокирующий диод 4 необходимо податьнапряжение, по величине превышающее максимально возможное значение коммутируемого напряжения. При этом диод не проводит, и коммутируемое напряжение посредством транзистора 2 и резистора 3передается на затвор ключевого полевоготранзистора 1. Амплитуда управляющегосигнала в предлагаемой схеме меньше,чем в известной, так как отпадает необходимость в выключении вспомогательноготранзистора.Резистор 3 может быть заменен цолвым транзистором, аналогичным транзистору 2. Благодаря идентичности параметров транзисторов удается получить минимальные смещение и температурный дрейфпередаваемого на затвор ключевого полевого транзистора напряжения,Предмет изобретения

Смотреть

Заявка

1878720, 23.01.1973

МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНЖЕНЕРНО ФИЗИЧЕСКИЙ ИНСТИТУТ

ГАНЦЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ГОРБУНОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: H03K 17/60

Метки: аналоговых, коммутатор, сигналов, электроныный

Опубликовано: 30.11.1974
