Коммутатор аналоговых сигналов

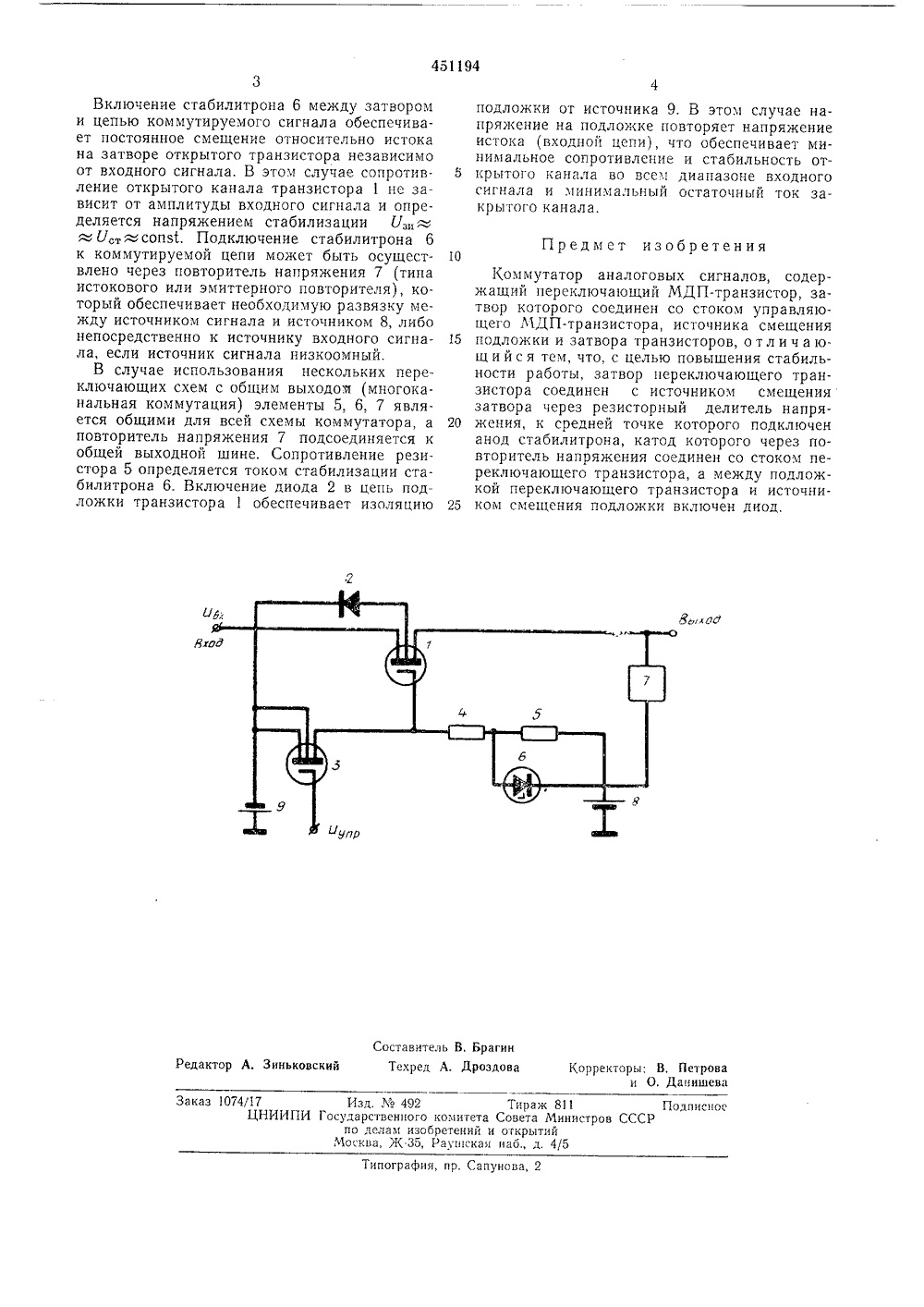

ОП ИСАН И Е пц 45 П 94ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(32) Приоритет Опубликовано 25.11.7 Дата опубликования Гасударственные комите Совета Министров СССР(53) УДК 621.374(088.8 юллетень Х по делам изобретении и открытийписания Авторыизобретеш Э. К. Туфлин и якин 1) Заявитель УТАТОР АНАЛОГОВЫХ СИГНАЛО 54) Изобретение относится к вычислительнои технике и может быть использовано в качестве прецизионного переключателя аналоговых сигналов в различных информационно- измерительных и аналого-вычислительных си стем ах.Известны коммутаторы на МДП-транзисторах, состоящие из переключающего транзистора и управляющей схемы, выполненной на двух транзисторах. 10Однако в известных коммутаторах при коммутации биполярных сигналов высокого уровня (с амплитудой от единиц до десятков вольт) для обеспечения малого сопротивления открытого канала и его стабильности в 15 диапазоне входного сигнала на затвор транзистора необходимо подавать большое смещение от источника.Кроме того, высокий потенциал на подложке МДП-транзистора значительно ухудшает 20 его ключевые характеристики, поскольку смещение подложки увеличивает сопротивление открытого канала и обусловливает его нестабильность в диапазоне входного сигнала, так как в этом случае подложка играет роль вто рого затвора. В случае коммутации переменных напряжений смещение подложки обусловливает паразитную модуляцию сопротивления канала. В режиме запертого ключа смещение подложки увеличивает ток стока запертого 30 транзистора за счет возрастания тока утечки р - п-перехода подложка - сток.Целью изобретения является повышение стабильности работы,Для этого затвор переключающего транзистора соединен с источником смещения затвора через резисторный делитель напряжения, к средней точке которого подключен анод стабилитрона, катод которого через повторитель напряжения соединен со стоком переключающего транзистора, а между подложкой переключающего транзистора и источником смещения подложки включен диод.На чертеже приведена схема коммутатора, Коммутатор аналоговых сигналов содержит переключающий транзистор 1 с диодом 2 в цепи подложки, управляющую схему, выполненную на транзисторе 3, источник опорного напряжения затвора, включающий в себя резисторы 4, 5 стабилитрон 6, повторитель напряжения 7, источник постоянного напряжения 8.Коммутатор работает следующим образом.При поступлении положительного управляющего сигнала транзистор 3 управляющей схемы запирается, обеспечивая на затворе транзистора 1 напряжение смещения, определяемое напряжением стабилизации стабилитрона 6. При этом транзистор 1 полностью отпирается, пропуская входной сигнал.451194 Предмет изобретения 10 8 ыкс Составитель В, Брагин Техред А. Дроздова Редактор А, Зиньковский Корректоры; В, Петрова и О, Данишева Заказ 1074/17 Изд.492 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и огкрытий Москва, )К, Раугиская наб., д. 4/5Типография, пр. Сапунова, 2 Включение стабилитрона 6 между затвором и цепью коммутируемого сигнала обеспечивает постоянное смещение относительно истока на затворе открытого транзистора независимо от входного сигнала. В этом случае сопротивление открытого канала транзистора 1 нс зависит от амплитуды входного сигнала и определяется напряжением стабилизации Ран: : С= сопз 1, Подключение стабилитрона 6 к коммутируемой цепи может быть осуществлено через повторитель напряжения 7 (типа истокового или эмиттерного повторителя), который обеспечивает необходимую развязку между источником сигнала и источником 8, либо непосредственно к источнику входного сигнала, если источник сигнала низкоомный.В случае использования нескольких переключающих схем с общим выходом (многоканальная коммутация) элементы 5, 6, 7 является общими для всей схемы коммутатора, а повторитель напряжения 7 подсоединяется к общей выходной шине, Сопротивление резистора 5 определяется током стабилизации стабилитрона 6. Включение диода 2 в цепь подложки транзистора 1 обеспечивает изоляцию подложки от источника 9, В этом случае напряжение на подложке повторяет напряжение истока (входно 11 цепи), что обеспечивает минимальное сопротивление и стабильность от крытого канала во всем диапазоне входногосигнала и минимальный остаточный ток закрытого канала. Коммутатор аналоговых сигналов, содержащий переключающий МДП-транзистор, затвор которого соединен со стоком управляющего МДП-транзистора, источника смещения 15 подложки и затвора транзисторов, отлич ающ и й с я тем, что, с целью повышения стабильности работы, затвор переключающего транзистора соединен с источником смещения затвора через резисторный делитель напря жения, к средней точке которого подключенанод стабилитрона, катод которого через повторитель напряжения соединен со стоком переключающего транзистора, а между подложкой переключающего транзистора и источни ком смещения подложки включен диод.
