Устройство для формирования синусоидальной весовой функции

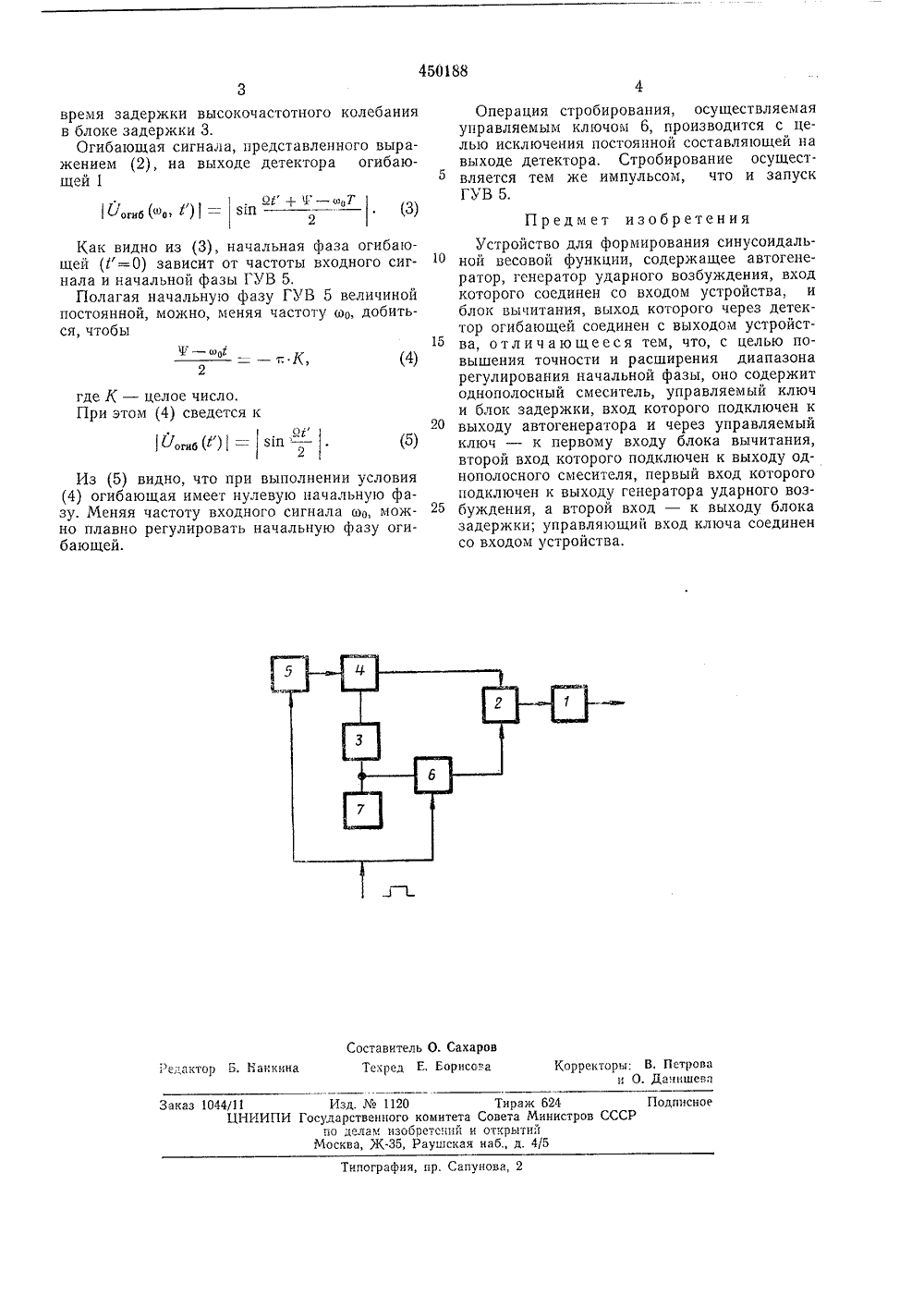

ттй.трл,к: .ис.;.,., ; а 1 4 ЗКЗЗ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 17.01,73 (21) 1880666/18-24 л. б 06 д 7/22 Н ОЗЬ 11/О заявкиприсоединени Комитет по делам изобретений и открыт при Совете (йиниотро СССР(5 681.335.8 (088,8) ата опубликования описания 13.05.7) Автор изобретени Л. Шей 71) Заявитель СТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИНУСОИДАЛЪНОЙ ВЕСОВОЙ ФУНКЦИИ 2 арного воз(ходу блока ча соединен(а 1) = е ("+ 1,астота и начальноответственно; где фо тр ного сигнала20 время. фаза вход - текуще Нетрудно показать, чтоблока вычитания 2 имеет в гнал на выходе 1 - е г ьная фаза сигарного возбужеренное от моо момента окон- а (1=т); Т где Й, ф -нала с выхода дения; 0(1( мента запуска чания запускачастота и нача генератора 5 уд т - время, изм ГУВ 5 (1=О) д ющего импульс Предлагаемое устройство, относящееся к области радиотехники, предназначено для формирования синусоидальной функции веса,Известно устройство для формирования синусоидальной весовой функции, содержащее автогенератор, генератор ударного возбуждения, вход которого соединен со входом устройства, и блок вычитания, выход которого через детектор огибающей соединен с выходом устройства.Наличие потерь в контуре приводит к отличию начальной фазы колебания от нуля, что исключает возможность привязки начала синусоиды к началу обрабатываемого сигнала.С ростом периода синусоиды ее начальная фаза возрастает, так как с понижением частоты контура его активное сопротивление увеличивается. Это делает неприемлемым использование подобного устройства при реальных длительностях обрабатываемого сигнала, измеряемых сотнями микросекунд.Предложенное устройство, с целью повышения точности и расширения диапазона регулирования начальной фазы, содержит однополосный смеситель, управляемый ключ и блок задержки, вход которого подключен к выходу автогенератора и через управляемый ключ - к первому входу блока вычитания, второй вход которого подключен к выходу однополосного смесителяпервый вход которого подключен к выходу генератора удбуждения, а второй вход - к вьзадержки; управляющий вход клюсо входом устройства.Структурная схема устройства приведенана чертеже.Оно содержит детектор огибающей 1, блоквычитания 2, блок задержки 3, однополосный смеситель 4, генератор ударного возбуждения 10 5 (ГУВ), управляемый ключ 6 и автогенератор 7 гармонического сигнала.Устройство работает следующим образом.Пусть на выходе автогенератора 7 гармонического сигнала имеется непрерывное высо кочастотное колебаниеУ (едак Заказ 1044/11ЦНИИ Изд. Мо 1120 Государственного коми по делам изобретс." Москва, Ж, РаушТираж 624овета Министровоткрытийаб., д. 4/5 ис етай икая пография, пр. Сапунов время задержки высокочастотного колебания в блоке задержки 3.Огибающая сигнала, представленного выражением (2), на выходе детектора огибающей 1погиб (фо)- З 1 П(3)2 Как видно из (3), начальная фаза огибающей (1=0) зависит от частоты входного сигнала и начальной фазы ГУВ 5.Полагая начальную фазу ГУВ 5 величиной постоянной, можно, меняя частоту оо, добиться, чтобы где К - целое число.При этом (4) сведется кУ, 5 ) / =:я 1 пИз (5) видно, что при выполнении условия (4) огибающая имеет нулевую начальную фазу. Меняя частоту входного сигнала озо, можно плавно регулировать начальную фазу огибающей. Операция стробирования, осуществляемая управляемым ключом 6, производится с целью исключения постоянной составляющей на выходе детектора. Стробирование осуществляется тем же импульсом, что и запуск ГУВ 5. Предмет изобретенияУстройство для формирования синусоидальной весовой функции, содержащее автогенератор, генератор ударного возбуждения, вход которого соединен со входом устройства, и блок вычитания, выход которого через детектор огибающей соединен с выходом устройства, отличающееся тем, что, с целью повышения точности и расширения диапазона регулирования начальной фазы, оно содержит однополосный смеситель, управляемый ключ и блок задержки, вход которого подключен к 20 выходу автогенератора и через управляемыйключ - к первому входу блока вычитания, второй вход которого подключен к выходу однополосного смесителя, первый вход которого подключен к выходу генератора ударного воз буждения, а второй вход - к выходу блоказадержки; управляющий вход ключа соединен со входом устройства.
