Генератор световых импульсов

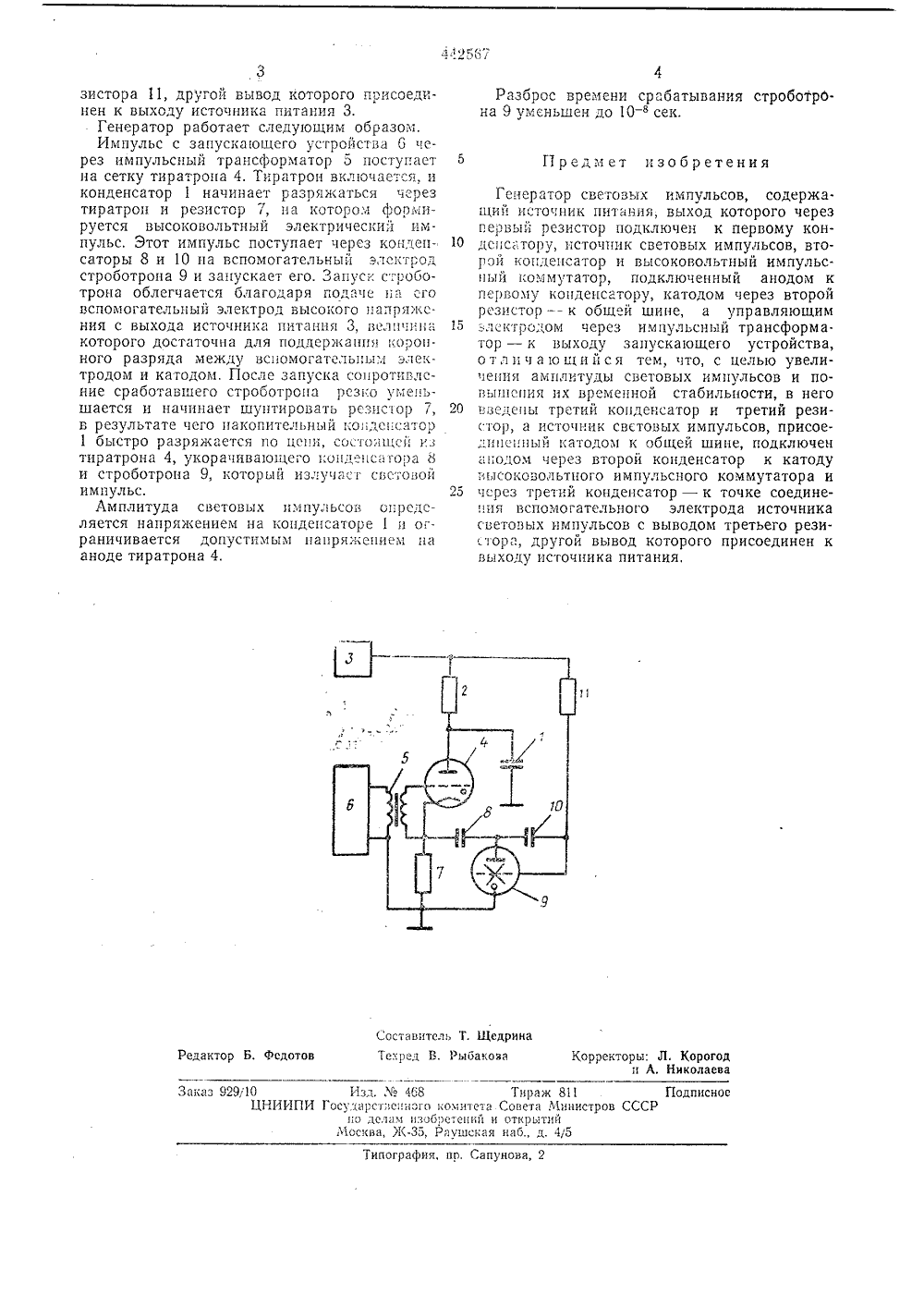

О П И С А Н И Е ц 1 442567ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 16,11.72 (21) 1847393/26-9 М. Кл. Н 031( 3,5: ис присоединением за Государственный комитет Совета Министров СССР ав делам иаобретений 32) Приорит убликовано 05,09.74. Б 53) УДК 621.37(088.8 летень33 крытнн Дата опубликования описания 16.04.7 72) Лвторы изобретенця. Каменский, И ичко и А. Н, Степано твеев,(71) Заявитель 4) ГЕНЕРАТОР СВЕТОВЫХ ИМПУЛЬ Изобретение относится к импульсной технике, может быть использовано, например, в высокоскоростной фотоосветительной аппаратуре, а также для имитации параметров световых импульсов оптических квантовых генераторов,Известны генераторы световых импульсов, содержащие источник питания, выход которото через первый резистор подключен к первому конденсатору, источник световых импульсов, второй конденсатор и высоковольтный импульсный коммутатор, подключенный анодом к первому конденсатору, катодом через второй резистор - к общей шине, а управляющим электродом через импульсный трансформатор - к выходу запускающего устройства.Лмплитуда световых импульсов известных генераторов ограничена допустимым напряжением источника световых импульсов, например строботроца. К тому же момент времени срабатывания строботроца оказывается нестабильным, в частности, из-за медленного нарастания напряжения на строботроце,Цель изобретения - увеличение амплитуды световых импульсов и повышение их временной стабильности - достигается тем, что в предлагаемый генератор введены третий конденсатор и третий резистор, а источник световых импульсов, присоединенный катодом к общей шине, подключен анодом через второй конденсатор к катоду высоковольтного им.пульсного коммутатора и через третий конденсатор - к точке соединения вспомогательного электрода источника световых импульсов с выводом третьего резистора, другой вывод которого присоедицен к выходу источника пи.тания,На чертеже приведена схема устройства.10 Генератор световых импульсов содержитпервый конденсатор 1, первый резистор 2, источник питания 3, высоковольтный импульс.ный коммутатор 4, например тиратроц, импульсный трансформатор 5, запускающее уст ройство 6, второй резистор 7, второй конденсатор 8, источник световых импульсов 9, например строботрон, третий конденсатор 10 и третий резистор 11.Выход источника питания 3 через резистор 20 2 подключен к конденсатору 1. Тиратроц 4подключен анодом к конденсатору 1, катодом через резистор 7 - к общей шине и управля ющим электродом (сеткой) через импульсный трансформатор 5 - к выходу запускающего 25 устройства 6.Строботрон 9 присоединен катодом к обшей шине и подключен анодом через конденсатор 8 к катоду тиратрона 4 и через коцден.сатор 10 - к точке соединения вспомогатель ного электрода строботрона 9 с выводом р.5 Предмет изобретения Генератор светозых импульсов, содержащий источник питания, выход которого черезгерьый резистор подключен к первому кон 10 дспсатору, источник световых импульсов, второй кондепсатор и высоковольтный импульсный коммутатор, подключенный анодом кпервому конденсатору, катодом через второйрезистор - к общей шине, а управляющим15 элсктродом через импульсный трансформатор - к выходу запускающего устройства,отлнчаощийся тем, что, с целью увеличеши амплитуды световых импульсов и повышения нх временной стабильности, в него20 взсдены третий конденсатор и третий резистор, а источник световых импульсов, присоеди 1 е.Ный катодом к общей шине, подключен21;одом через второй конденсатор к катоду.,ысоковольтного импульсного коммутатора и25 через третий конденсатор - к точке соединения вспомогательного электрода источникасветовых импульсов с выводом третьего рези.торг, другой вывод которого присоединен квыходу источника питания,Составитель Т, Щедрина Редактор Б. Федотов Текред В, Рыбакова Корректоры: Л. Корого и А, Николаевакая 929/10 Иад.458 ЦНИИПИ Гос,"а:ствсиного коми Ти 11 тета Совет ио делам изобретений и откр Чосква, )К, Раугнская набаж 811а Министытийд, 4/5 ПодписноСР пография, пр. Сапунова зистора 11, другой вывод которого присоединен к выходу источника питания 3.Генератор работает следующим образом.Импульс с запускающего устройства 6 через импульсный трансформатор 5 поступает на сетку тиратрона 4. Тиратро включается, и конденсатор 1 начинает разряжатьс тиратрон и резистор 7, на котором формируется высоковольтный электрический импульс. Этот импульс поступает через конденсаторы 8 и 10 на вспомогательный электрод строботрона 9 и запускает его. Запуск с;робо- трона облегчается благодаря подаче па его вспомогательный электрод высокого напряжения с Въход 2 источника питани 5 3, велН 1 ина которого достаточна для поддержания коронного разряда между всОмогатель электродом и катодом. После запуска сопротивление сработавшего строботропа резко уменьшается и начинает шунтировать рсзнсОр 7, в результате чего накопительный конде:сатор 1 быстро разряжается по цепи, состоящей из тиратрона 4, укор 2 чив 2101 цсго 1;ОдепсаГора 8 и строботрона 9, который излучаст сстопой импульс.Амплитуда световых импульсов определяется напряжением на конденсаторе 1 ц ограничивается допустимым напряжением на аноде тиратрона 4,Разброс времени срабатывания строботрОна 9 уменьшен до 10 -сек.
