Оптоэлектронный сумматор по модулю два
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 437106
Автор: Цыбрин
Текст

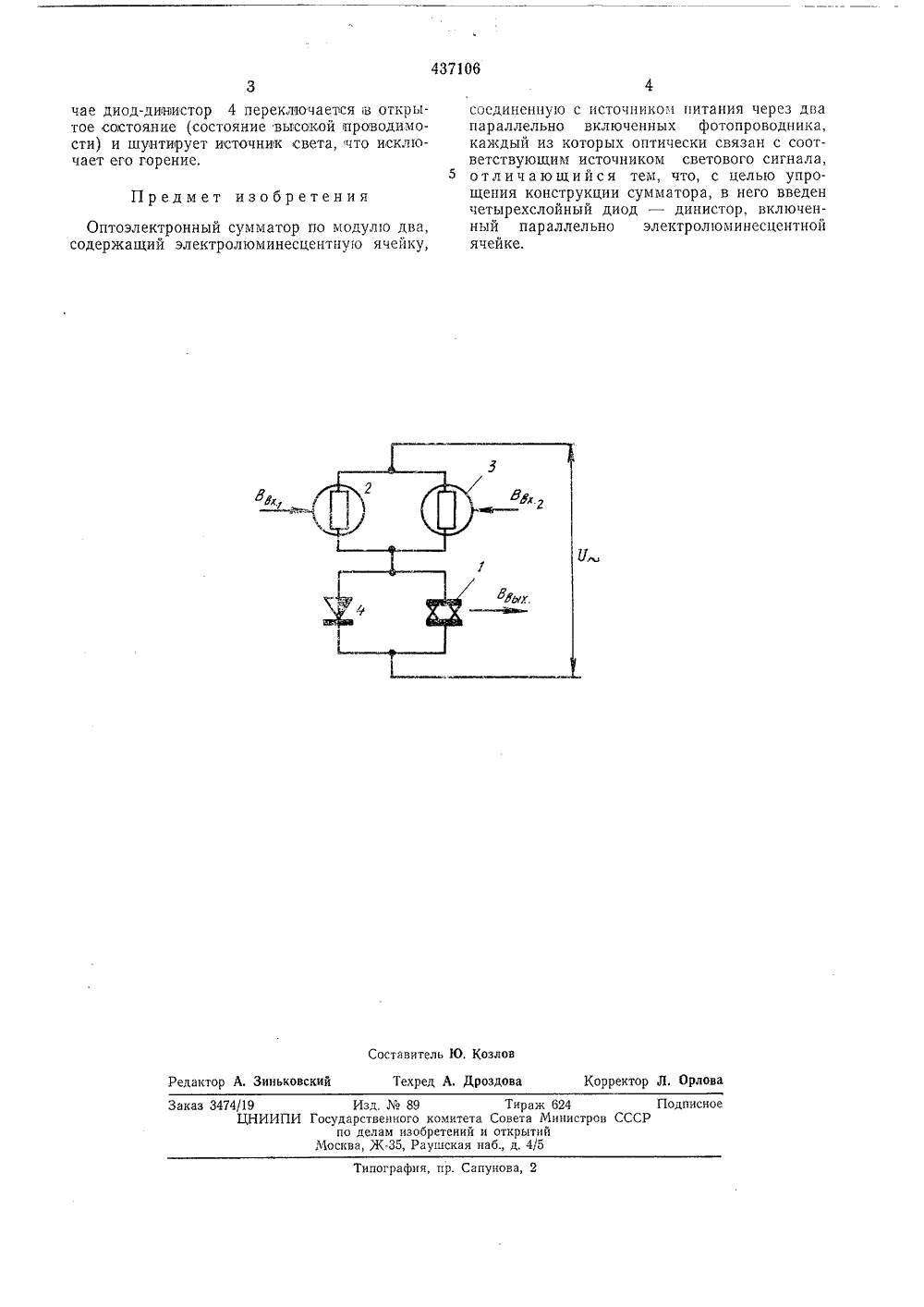

(ш 437 Ю Срюз Советски Социалистичесаа Республик(51) М. Кл, 6 06 д 9/О Государственный комитеСовета Министров СССРаа делам изооретенийи открытий(088.8) публик но 25,07.74, Бюллетень27 та опубликования описания 15.01,75(54) ОПТОЭЛЕКТРОННЫИ СУММАТ ПО МОДУЛЮ ДВА Изобретение относится к автоматике и вычислительной технике.Известны оптоэлектронные суиматоры по модулю два, содержащие электролюминесцентную ячейку, соединенную с источником питания через два параллельно включенных фотапроводника, каждый из которых оптически связан с соответствующим источником светового сигнала.Однако известные сумматоры имеют сложную коееструкцию,Целью изобретения является упрощение конструкции сумматора.Для этого в него введен четырехслойный диод-динистор, включенный параллельно электролюминесцентной ячейке.На чертеже приведена принципиальная электрическая схема сумматора.Оптоэлектронный сумматор по модулю два содержит электролюминесцентную ячейку 1, параллельно включенные фотопроводники 2, 3 и четырехслойный диод-динистор 4.Устройство работает следующим образом.В исходном состояяви, когда входные световые сигналы отсутствуют,ф"темпу + угде Уфпмп - импеданс фотапроводннков 2,3 в темновом режиме,Уп - импеданс закрытого четырехслойного диода-динистор а 4,У,. - импеданс электролюминесцентнойячейки 1.Все напряжение источника питания фактически приложено к фотопроводникам 2, 3, иисточники счета погашен,Появление светового сигнала на одном изфотопроводников 2 или 3 вызывает уменьшенен его сопротивления, перераспределениенапряжения на элементах схемы сумматора10 (уменьшение на фотопроводниках 2, 3 и увеличение на электролюминесцентной ячейке 1и диоде-динисторе 4), что вызывает загижание электролюминесцентной ячейки 1. Напряжение включения диода-динистора 4 (Уппп)15 превышает, падение напряжения на параллельно включенных диоде-динисторе 4 и электролюминесцентной ячейке 1, поэтому электролюминесцентная ячейка 1 при появлении светового сигнала на одном из фотопроводнико"2 или 3 не шунтируется,Одновременное появление световых сигналов на обоих фотопроводниках 2, 3 приводитк изменению их импеданса до величины251 1фп ( фп где Уфп - импеданс освещенного световымсигналом фотолроводника 2 или 3, и соответственно к увеличению напряжения на электро люминесцентной ячейке 1 и диоде-динисторе4 до значения У)Упп;где Упп, - напряжение включения диода-динистора 4 .В этом слу., д, 4/5 аказ 3474/19ЦНИИП Изд.89 осударственного комитета по делам изобретений и Москва, Ж, Раушская наПодписР пография, пр. Сапунова, 2 чае диод-динистор 4 переключается гв открытое состояние (состояние вьвсокой проводимости) и шунтирует источник света, что исключает его горение. Предмет изобретения Оптоэлектронный сумматор по модулю два,содержащий электролюминесцентную ячейку,соединенную с источником питания через два параллельно включенных ф ото проводника, каждый из которых оптически связан с соответствующим источником светового сигнала, 5 отличающийся тем, что, с целью упрощения конструкции сумматора, в него введен четырехслойный диод - динистор, включенный параллельно электролюминесцентной ячейке.
