Конвейер-перегружательв п т 5ооад тттт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 429180
Авторы: Аббакумовский, Власов, Иванов, Коган, Колесников, Чепурин, Шаль
Текст

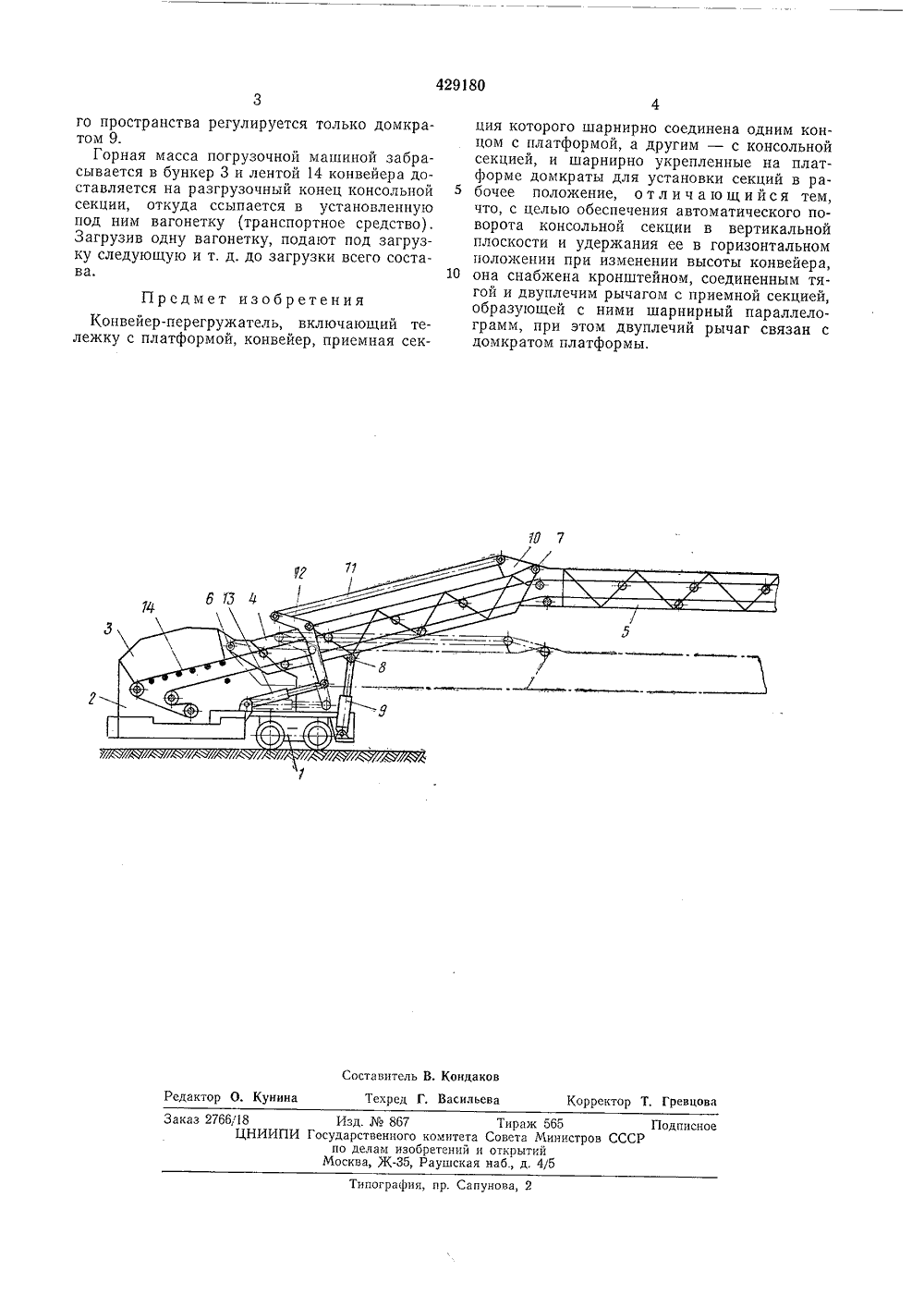

пц 42980 ОПИСАНИЕ Союз Советских Социалистических Республик(51) М. Кл. Государственный комитетСовета Мнннстрсв СССРпо делам изобретенийи открытий(71) Заявит 4) КО Н ВЕЙ ЕР-ПЕР ЕГРУЖАТЕЛ Изобретение относится к горной промышленности, и может использоваться для перегрузки поступающей от погрузочной машины горной массы в транспортные средства.Известны конвейеры-перегружатели, вклю чающие тележку с платформой, конвейер, приемная секция которого шарнирно соединена одним концом с платформой, а другим - с консольной секцией, и шарнирно укрепленные на платформе домкраты для установки 10 секций в рабочее положение.Цель изобретения - обеспечение автоматического поворота в вертикальной плоскости и удержание в горизонтальном положении консольной секции при изменении высоты конвей ера.Для этого консольная секция конвейера снабжена кронштейном, соединенным тягой и двуплечим рычагом с приемной секцией, образующей с ними шарнирный параллелограмм, 20 при этом двуплечий рычаг связан с домкратом платформы.На чертеже изображен предлагаемый конвейер-перегружатель, вид сбоку.Конвейер-перегружатель состоит из ходо вой тележки 1, на которой установлена поворотная платформа 2, несущая на себе закрепленный в левой части загрузочный бункер 3 и конвейер, выполненный из двух секций, приемной 4 и консольной 5. Приемная секция 30 шарнирами 6, 7 и 8 соответственно соединена с поворотной платформой, консольной секцией и домкратом 9. Консольная секция снабжена кронштейном 10, соединенным тягой 11 и двуплечим рычагом 12 с приемной секцией, образующей с ними шарнирный параллелограмм. Нижний конец двуплечего рычага шарнирно соединен с домкратом 13. Домкраты на платформе тележки также закреплены шарнирно. Лента 14 конвейера служит для перемещения горной массы.Конвейер-перегружатель работает следующим образом,Сначала домкратом 13 консольную секцию устанавливают в нужное положение (преимущественно параллельно уровню рельсового пути), Затем домкрат 13 служит только как следящая тяга и установленное им положение консольной секции сохраняется автоматически шарнирным параллелограммом, а высота подконвейерного пространства плавно регулируется домкратом 9. В процессе эксплуатации конвейера-перегружателя конец консольной секции может провисать из-за снижения ее жесткости, тогда это положение легко исправляется регулировкой домкрата 13, после чего новое положение опять сохраняется автоматически шарнирным параллелограммом, а высота подкорректор Т. Гревцо Изд.867осударственного комитета по делам изобретений и Москва, Ж, Раушская Тираж 565овета Мииистроткрытийаб., д, 4/5 ПодписноССР ипография, пр. Сапунова го пространства регулируется только домкратом 9.Горная масса погрузочной машиной забрасывается в бункер 3 и лентой 14 конвейера доставляется на разгрузочный конец консольной секции, откуда ссыпается в установленную под ним вагонетку (транспортное средство) . Загрузив одну вагонетку, подают под загрузку следующую и т. д. до загрузки всего состава. Предмет изобретенияКонвейер-перегружатель, включающий тележку с платформой, конвейер, приемная секция которого шарнирно соединена одним концом с платформой, а другим - с консольной секцией, и шарнирно укрепленные на платформе домкраты для установки секций в рабочее положение, отличающийся тем, что, с целью обеспечения автоматического поворота консольной секции в вертикальной плоскости и удержания ее в горизонтальном положении при изменении высоты конвейера, 10 она снабжена кронштейном, соединенным тягой и двуплечим рычагом с приемной секцией, образующей с ними шарнирный параллелограмм, при этом двуплечий рычаг связан с домкратом платформы.
СмотретьЗаявка
1845437, 13.11.1972
В. И. Власов, В. П. Иванов, И. Ш. Коган, А. М. Колесников, В. А. Шал пин, В. В. Чепурин, В. С. Аббакумовский
МПК / Метки
МПК: B65G 21/10, B65G 47/18, B65G 65/06, B65G 67/08, E21F 13/08
Метки: 5ооад, tttt, конвейер-перегружательв
Опубликовано: 25.05.1974
Код ссылки
